Loggere (inregistratoare) de parametri electrici

Fluke 1738 Aparat pentru monitorizarea retelei - versiune avansata

Garantie 24 Luni
Loggere (inregistratoare) de parametri electrici Fluke 1738 Aparat pentru monitorizarea retelei - versiune avansata

Fluke Platinum Badge

Studii cuprinzătoare privind calitatea energiei şi energia. Obţineţi datele de care aveţi nevoie pentru a lua decizii critice în timp real

Aparatul avansat pentru monitorizarea reţelei trifazate Fluke 1738 compatibil cu aplicaţia pentru mobil şi software-ul pentru desktop Fluke Connect® vă oferă datele de care aveţi nevoie pentru a lua decizii importante privind energia şi calitatea energiei în timp real. La fel ca şi aparatul pentru monitorizarea reţelei Fluke 1736, aparatul avansat pentru monitorizarea reţelei 1738 capturează şi înregistrează automat peste 500 de parametri ai calităţii energiei şi vă permite să depanaţi probleme mai avansate legate de calitatea energiei. Efectuaţi analiză avansată cu o funcţie îmbunătăţită de sinteză privind calitatea (EN50160) care vă oferă o perspectivă rapidă asupra calităţii generale a sistemului electric. Sinteza privind calitatea energiei se bazează pe date detaliate despre calitatea energiei, inclusiv capturări ale formei de undă a evenimentului care pot fi afişate astfel încât să aveţi o vizibilitate şi mai mare asupra datelor necesare pentru a optimiza fiabilitatea şi economiile sistemului.

O interfaţă cu utilizatorul optimizată, sonde de curent flexibile şi o funcţie de verificare inteligentă a măsurării care vă permite să reduceţi erorile de măsurare prin verificarea şi corectarea digitală a erorilor de conexiune obişnuite fac configurarea mai simplă ca niciodată şi reduce rata de eroare a măsurătorii. Accesaţi şi partajaţi date la distanţă cu echipa dvs. prin aplicaţia Fluke Connect® sau accesaţi aparatul pentru monitorizare prin infrastructura WiFi a biroului dvs. astfel încât să menţineţi distanţe de lucru mai sigure şi să luaţi decizii critice în timp real, reducând necesitatea echipamentului de protecţie, vizitele la locul de funcţionare şi înregistrările. De asemenea, cu pachetul software Fluke Energy Analyze Plus inclus, puteţi crea rapid şi uşor tabele şi grafice pentru a ajuta la identificarea problemelor şi a crea raporturi detaliate. Opţional, puteţi crea rapoarte IEEE519 care vă oferă o imagine mai clară asupra nivelurilor armonice, tensiunii şi distorsiunilor curentului, precum şi asupra curentului de sarcină (este necesară o licenţă).

Fluke 1738 este instrumentul de testare ideal pentru efectuarea studiilor legate de energie şi a înregistrării mai avansate a calităţii energiei.

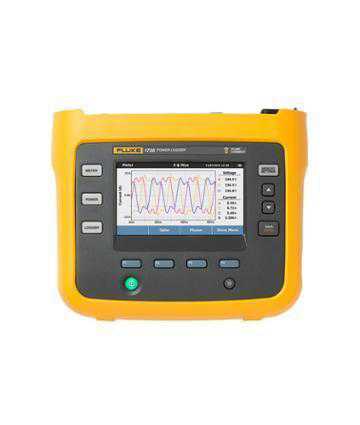

FLUKE 1738

Accesorii incluse in pachetul de livrare:

  • 1738 logger de energie
  • Cablu alimentare
  • 3 x testere de măsură
  • 4 x clesti crocodili
  • Set 4 traductoare de curent flexibile, 1500A, i17xx-flex1500 12”
  • Cablu USB
  • USB Memory stick
  • Set markeri identificare cabluri
  • baterie Li
  • husa





FLUKE 1738 FTP KIT include la livrare:

  • 1738 logger de energie
  • Cablu alimentare
  • 3 x testere de măsură
  • 4 x clesti crocodili
  • Set 4 traductoare de curent flexibile, 1500A, i17xx-flex1500 12”
  • Cablu USB
  • USB Memory stick
  • Set markeri identificare cabluri
  • Set 4 sonde de test cu siguranta fuzibila FTP17XXPQ
  • 4 adaptoare 4mm
  • baterie Li
  • husa
  • Instructiuni de utilizare


Avantajele setului de sonde FTP17XXPQ:


- Setul FTP17XXPQ este alcatuit din 3 sonde cu clesti de culoare rosie si una de culoare neagra.

- Varfurile sondelor au un conector cu filet de 4 mm ce faciliteaza atasarea acestora la clesti.

- Designul unic al acestor sonde permite intrumentului sa afiseze tensiunea chiar si in cazul in care siguranta este arsa. Acest lucru ofera un nivel suplimentar de siguranta pentru utilizator.

- FTP17XXPQ are un traseu cu impedanta mare astfel incat tensiune este intotdeauna afisata. Tensiunea afisata de echipamentul de masura va fi mai mica decat cea nominala indicand in siguranta utilizatorului prezenta unei tensiuni concomitent cu o problema a sondei de test.

    • Disponibil si cu Fluke Premium Care Plan

  • Acoperire care previne opririle neașteptate cauzate de echipamente de testare deteriorate, accesorii, sau instrumente care au nevoie de calibrare sau reparare.



Specificatii

Precizie

Parametrii

Range

Rezolutie max.

Precizie in conditii specifice (% din citire + % toata scala)

Tensiune



1000 V

0.1 V

± (0.2 % + 0.01 %)

Curent

i17xx-flex 1500 12" i17xx-flex 3000 24" i17xx-flex 6000 36" i40s-EL clamp

150 A 1500 A

300 A 3000 A

600 A 6000 A

4 A 40 A

0.1 A 1 A

1 A 10 A

1 A 10 A

1 mA 10 mA

± (1 % + 0.02 %) ± (1 % + 0.02 %)

± (1 % + 0.03 %) ± (1 % + 0.03 %)

± (1.5 % + 0.03 %) ± (1.5 % + 0.03 %)

± (0.7 % + 0.02 %) ± (0.7 % + 0.02 %)

Frecventa

42.5 Hz la 69 Hz

0.01 Hz

± (0.1 %)

Aux input



± 10 V dc

0.1 mV

± (0.2 % + 0.02 %)

Tensiune min/max

1000 V

0.1 V

± (1 % + 0.1 %)

Curent min/max

In functie de accesorii

In functie de accesorii

± (5 % + 0.2 %)

THD Tensiune

1000 %

0.1 %

± 0.5

THD Tensiune

1000 %

0.1 %

± 0.5

Armonici tensiune 2 ... 50

1000 V

0.1 V

> 10 V: ± 5 % din citire < 10 V: ± 0.5V

Armonici curent 2nd ...

In functie de accesorii

In functie de accesorii

> 3 % din range curent: ± 5 % din citire

50th







< 3 % din range curent: ± 0.15 % din citire

Dezechilibru

100 %

0.1 %

± 0.2

Incertitudine intrinseca ± (% din citire + % din range)1

Parametrii

Influența cantității

iFlex1500-12

150A/1500A

iFlex3000-24

300A/3000A

iFlex6000-36

600/6000A

i40s-EL

4A/40A

Putere activă P Energie activă Ea

PF > 0.99

1.2 % + 0.005 %

1.2 % + 0.0075 %

1.7 % + 0.0075 %

1.2 % + 0.005 %

Puterea aparentă S Energie aparentă Eap

0 < PF < 1

1.2 % + 0.005 %

1.2 % + 0.0075 %

1.7 % + 0.0075 %

1.2 % + 0.005 %

Putere reactivă Q Energie reactivă Er

0 < PF < 1

2.5 % din putere aparentă măsurată

Factor de putere PF Deplasare Factor de putereDPF/cos^

-

± 0.025

Incertitudine suplimentară în % din interval1

VP-N > 250 V

0.015 %

0.0225 %

0.0225 %

0.015 %




Specificatii electrice

Alimentare

Tensiune range

100 V până la 500 V utilizând intrarea ștecherului de siguranță la alimentarea din circuitul de măsurare

100 V până la 240 V folosind un cablu de alimentare standard (IEC 60320 C7)

Consumul de energie

Maximum 50 VA (max. '5 VA când este alimentat folosind intrarea IEC 60320)

Eficienta

> 68.2 % (în conformitate cu reglementările de eficiență energetică)

Consum maxim fără sarcină

< 0.3 W numai atunci când este alimentat folosind intrarea IEC 60320

Frecvența rețelei de alimentare

50/60 Hz ± '5 %

Baterie

Li-ion 3.7 V, 9.25 Wh, înlocuibil de client

Timp de funcționare pe baterie

Patru ore în modul de funcționare standard, până la 5,5 ore în modul de economisire a energiei

Timp incarcare

< 6 ore

Achizitie date

Rezolutie

'6-bit eșantionare sincronă

Frecvența de eșantionare

'0.24 kHz at 50/60 Hz, Sincronizare la frecv principala

Frecvența semnalului de intrare

50/60 Hz (42.5 la 69 Hz)

Tipuri de circuite

' 1-ϕ, 1-ϕ IT, split phase, 3-ϕ delta, 3-ϕ wye, 3-ϕ wye IT, 3-ϕ wye balanced, 3-ϕ

Aron/Blondel (2-element delta), 3-ϕ delta open leg, currents only (load studies)

Stocare a datelor

Memorie flash internă (nu poate fi înlocuită de utilizator)

Capacitate de memorie

Obișnuit „0 sesiuni de înregistrare de 8 săptămâni cu „intervale de – minute și 500 de evenimente”

Interval de baza

Parametrii măsurați

Tensiune, curent, auxiliar, frecvență, THD V, THD A, putere, factor de putere, putere fundamentală, DPF, energie

Interval de mediere

Selectabile de utilizator: 1 sec, 5 sec, 10 sec, 30 sec, 1 min, 5 min, 10 min, 15 min, 30 min

Timp mediu de valori min/max

Tensiune, curent: RMS cu ciclu complet actualizat la fiecare jumătate de ciclu (URMS1/2 conform IEC61000-4-30

Aux, Putere: 200ms

Interval de cerere (mod contor de energie)

Parametrii măsurați

Energie (Wh, varh, VAh), PF, cerere maximă, costul energiei

Interval

Selectabile de utilizator: 5 min, '0 min, '5 min, 20 min, 30 min, off

Masurarea Calității puterii

Parametrii măsurați

Tensiune, frecvență, dezechilibru, armonici de tensiune, THD V, curent, armonici, THD A, TDD

Interval de mediere

10 min

Armonice individuale

2nd ...50th armonici

Distorsiune armonica totala

Calculat pe 50 de armonici

Events

Tensiune: scăderi, umflături, întreruperi, curent: curent de pornire

Trigger inreg

Ciclu complet RMS actualizat la fiecare jumătate de ciclu de tensiune și curent (Urms1/2 conform IEC61000-4-30)

Forma de undă a tensiunii și a curentului





Conformitatea cu standardele

Armonici

IEC 61000-4-7: Class 1 IEEE 519 (armonici de scurtă durată)

Calitatea puterii

IEC 61000-4-30 Class S, IEC62586-1 (PQI-S dispozitiv)

Putere

IEEE 1459

Conformitatea calității puterii

EN50160 (pentru parametrii măsurați)

Interfata

USB-A

Transfer de fișiere prin unitate flash USB, actualizări de firmware, max. curent de alimentare: 120 mA

WiFi

Transfer de fișiere și control de la distanță prin conexiune directă sau infrastructură WiFi

Bluetooth

Citiți datele de măsurare auxiliare de la modulele din seria Fluke Connect® 3000 (necesită opțiunea de actualizare 1738 sau 1736)

USB-mini

Dispozitiv de descărcare a datelor pe computer

Intrari tensiune

Numar intrari

4 (3 faze si nul)

Tensiunea maximă de intrare

1000 Vrms, CF 1.7

Impedanta intrare

10 MQ

Lățimea de bandă

42.5 Hz - 3.5 kHz

Scalare

1:1 si variabile

Categoria de masurare

1000 V CAT III/600 V CAT IV

Intrări de curent

Numar intrari

4, modul selectat automat pentru senzorul atașat

Tensiune intrare

Intrare cleste: 500 mVrms/50 mVrms; CF 2.8

Bobina Rogowski intrare

150 mVrms/15 mVrms at 50 Hz, 180 mVrms/18 mVrms at 60 Hz; CF 4; toate la intervalul nominal al sondei

Range

1 A la 150 A/10 A la 1500 A cu sondă de curent flexibilă subțire i17XX-flex1500 12"

3 A la 300 A/30 A la 3000 A cu sondă de curent flexibilă subțire i17XX-flex3000 24" 6 A la 600 A/60 A la 6000 A cu sondă de curent flexibilă subțire i17XX-flex6000 36" 40 mA to 4 A/0.4 A to 40 A cu 40 A cleste i40s-EL

Lățimea de bandă

42.5 Hz - 3.5 kHz

Scalare

1:1 si variabile

Auxiliary inputs

Numar intrari

2

Interval de intrare

0 to ± 10 V dc, 1 reading/s

Factor scalare

Format: mx + b (castig si offset) configurabil de utilizator

Unități afișate

Configurabil de utilizator (7 caractere, de exemplu, °C, psi sau m/s)

Conexiune Wireless

Numar intrari

2

Module acceptate

Fluke Connect® seria 3000

Achizitie

1 citire/s



Specificatii generale

Ecran LCD color

TFT cu matrice activă de 4,3 inchi, 480 pixeli x 272 pixeli, panou tactil rezistiv

Garantie

Instrument și alimentare: doi ani (bateria nu este inclusă) Accesorii: un an Ciclu de calibrare: doi ani

Dimensiuni

Instrument: 19.8 cm x 16.7 cm x 5.5 cm (7.8 in x 6.6 in x 2.2 in) Alimentator: 13.0 cm x 13.0 cm x 4.5 cm (5.1 in x 5.1 in x 1.8 in) Instrument cu alimentator: 19.8 cm x 16.7 cm x 9 cm (7.8 in x 6.6 in x 3.5 in)

Greutate

Instrument: 1.1 kg (2.5 lb) Power supply: 400 g (0.9 lb)

Protecție împotriva manipularii

Slot de blocare Kensington
