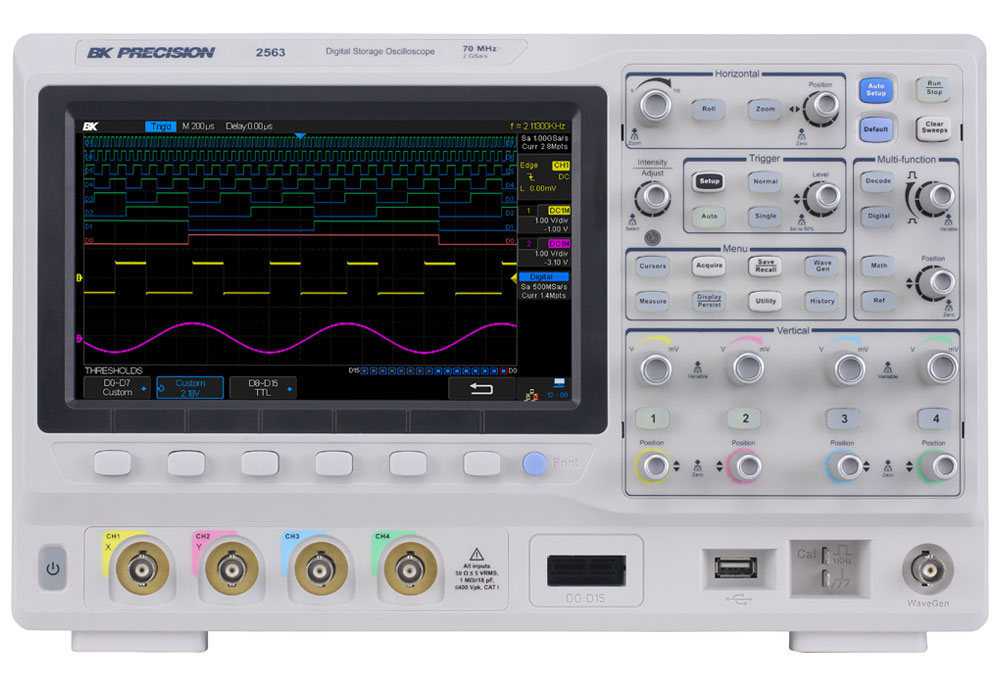

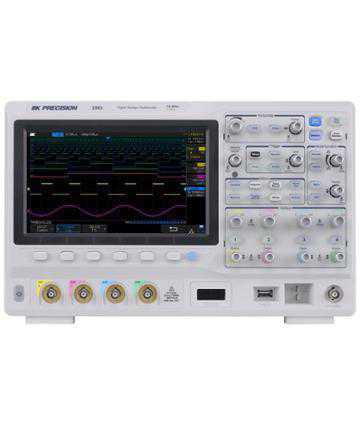

BK Precision a lansat noile osciloscoape de laborator cu frecvență maximă de 300 MHz, rată de eșantionare de 2 GS/s (în mod interleaved), o rată de actualizare a formelor de undă de 140.000 wfm/s și o memorie de 140 Mpct (în mod interleaved). Interfața cu utilizatorul este dotată cu un ecran TFT-LCD de înaltă rezoluție de 8 ", care permite utilizatorilor să vadă mai multe semnale, mai mult timp. În plus, panoul frontal este echipat cu un set cuprinzător de comenzi pentru osciloscop, inclusiv taste de declanșare avansate, și o tastă de configurare automată.Toate modelele sunt echipate cu porturi de dispozitiv USB compatibile standard LAN și USBTMC care permit utilizatorilor să programeze și să regleze osciloscoapele de la distanță.
Modelele MSO includ o sondă logică digitală cu 16 canale (LP2560) și o licență MSO (LA2560). Decodarea busului serial pentru protocoalele I2C, SPI, UART / RS232, CAN și LIN este opțională atât pentru modelele DSO, cât și pentru modelele MSO și poate fi achiziționată cu licența de decodare (DC2560). În plus, un generator de undă arbitrară de 25 MHz poate fi activat odată cu achiziționarea licenței AWG (FG2560). Această licență permite utilizatorilor să genereze 4 forme de undă arbitrare, precum și sinus, pătrat, rampă, puls, DC, zgomot, cardiac, puls Gaussian și forme de undă exponențială de creștere / cădere. Aceste opțiuni MSO oferă o flexibilitate suplimentară și permit utilizatorilor să actualizeze oricând modelele DSO pe teren.
*** Licențele LA2560, DC2560 și FG2560 nu vor fi oferite pentru moment prin distribuție. Utilizatorii finali pot achiziționa licențe direct de la B & K Precision prin intermediul site-ului Web.
Model |
2563 (MSO) |
2565 (MSO) |
2566 (MSO) |
2567 (MSO) |
2568 (MSO) |
2569 (MSO) |
Caracteristici performanță |
||||||
Bandă de frecvenţă |
70 MHz |
100 MHz |
200 MHz |
300 MHz |
||
Nr. canale analogice |
4 |
4 |
2 |
4 |
2 |
4 |
Nr. canale digitale (doar variantele MSO) |
16 canale (variantele MSO includ sonda digitală LP2560 în livrarea standard) |
|||||
Timp de creştere |
< 5.0 ns |
< 3.5 ns |
< 1.8 ns |
< 1.2 ns |
||
Rată de eşantionare |
1 GS/s per canal (2GS/s în mod interleaved) |
|||||
Memorie |
70 Mpct per canal (140 Mpct în mod interleaved) |
|||||
Rată de actualizare forme de undă |
140.000 wfms/s |
|||||
Limită bandă frecvență |
20 MHz |
|||||
Cuplare la intrare |
DC, AC, GND |
|||||
Impedanţă de intrare |
1 MΩ ± 2% || (22 pF ±3 pF) 50 Ω ± 2% |
|||||
Izolație canal-canal |
DC - Max BW > 35 dB |
|||||
Sistem de achiziție |
||||||
Detecție vârf |
1 ns |
|||||
Mediere |
4, 16, 32, 64, 128, 256, 512, 1024 |
|||||
Rezoluție mărită |
0.5, 1, 1.5, 2, 2.5, 3 biți selectabili |
|||||
Interpolare |
Sin(x)/x, Linear |
|||||
Sistem vertical |
||||||
Rezolutie verticală |
8 biți |
|||||
Sensibilitate verticală |
500 µV/div -10 V/div (secvența 1-2-5) |
|||||
Tensiune max de intrare |
1 MΩ < 400 Vpk; 50 Ω <5 Vrms |
|||||
Acuratete câştig cc |
±3%: 5 mV/div la 10 V/div; ±4%: < 2 mV/div |
|||||
Sistem orizontal |
||||||
Bază de timp |
2 ns/div ... 50 s/div |
|||||
Acurateţe bază de timp |
±25 ppm |
|||||
Domeniu deskew (canal-canal) |
±100 ns |
|||||
Sistem trigger |
||||||
Mod trigger |
Auto, normal, singur |
|||||
Cuplare |
DC, AC, LF Reject, HF Reject, Noise Reject Ch1-Ch2 |
|||||
Nivel trigger |
Intern: ±4.5 div din centru Extern: EXT: ±0.6 V / EXT/5: ±3 V |
|||||
Domeniu hold-off |
100 ns la 1.5 s |
|||||
Tip trigger |
Edge, Slope, Pulse, Video, Window, Interval, Dropout, Runt, Pattern |
|||||
Trigger serial |
I2C, SPI, UART/RS232, CAN, LIN |
|||||
Funcționalități |
||||||
Cursoare |
Manual sau track (măsurători: ΔT, 1/ΔT, X2, X1, ΔV, Y2, Y1) |
|||||
Funcții matemaatice |
Adunare, Scădere, Multiplicare, împărțire, derivat, integrală, radical și FFT (Windows: Rectangle, Blackman, Hanning, Hamming, Flattop) |
|||||
Măsurători forme de undă |
Tensiune: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Mean, Cmean, Stdev, Cstd, Vrms, Crms, FOV, FPRE, ROV, RPRE, Level@Trigger Timp: +SR, -SR, Period, Freq, +Width, -Width, Rise, Fall, BWidth, +Duty, -Duty, Time@Mid Întârziere: Fază, FRR, FRF, FFR, FFF, LRR, LRF, LFF, Skew Statistici: Current, Mean, Min, Max, Stdev, Count Gating: domeniu timp |
|||||
Generator de funcții arbitrare (licență FG2560) |
||||||
Forme de undă |
Sinus, Dreptunghi, Rampă, Impuls, DC, Zgomot, Cardiac, Impuls gaussian, Creștere exponențială |
|||||
Arbitrar |
4 locașe pentru forme de undă arbitrare |
|||||
Frecvență maximă |
25 MHz |
|||||
Rată eșantionare |
125 Msa/s |
|||||
Rezoluție frecvență |
1 µHz |
|||||
Acuratețe frecvență |
±50 ppm |
|||||
Rezoluție verticală |
14 biți |
|||||
Domeniu amplitudine |
-1.5 to +1.5 V @ 50 Ω; -3 to +3 V @ 1 MΩ |
|||||
Impedanță de ieșire |
50 Ω ±2% |
|||||
Protecție |
La scurtcircuit |
|||||
Decoder serial (opțional cu DC2560) |
||||||
Semnale seriale |
I2C, SPI, UART/RS232, CAN, LIN |
|||||
Canale digitale (opțional cu LP2560) |
||||||
Canale digitale |
16 |
|||||
Rată eșantionare |
500 Msa/s |
|||||
Adâncime memorie |
14 Mpuncte / canal |
|||||
Tensiune maximă de intrare |
±20 V la vârf |
|||||
Acuratețe pragului |
± (3% din setarea pragului + 150 mV) |
|||||
Domeniu maxim de intrare |
±10 V |
|||||
Tensiunea minimă de tranzit la intrare |
800 mVpp |
|||||
Impedanța de intrare |
100 kΩ || 8 pF |
|||||
Frecvența maximă de intrare |
60 MHz |
|||||
Lățimea minimă de puls detectată |
8.3 ns |
|||||
Skew canal-canal |
± (1 interval eșantion digital) |
|||||
Domeniu prag definit de utilizator |
± 3 V în pași de 10 mV |
|||||
Selecție praguri |
TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom (-3 to +3 V) |
|||||
Generalități |
||||||
Interfeţe |
Porturi USB host și device, LAN, PASS/FAIL, Trigger OUT |
|||||
Afişaj |
Ecran TFT Color 8”, rezoluție 800 x 480 |
|||||
Mod afișare formă |
Vectorial, puncte |
|||||
Persistență |
Oprită, infinită, 1/5/10/30 secunde |
|||||
Grad intensitate |
256 nivele |
|||||
Limbaj meniu - instalate |
Engleză, Franceză, Japoneză, Coreeană, Germană, Rusă, Italiană, Portugheză, Chineză simplificată și tradițională |
|||||
Temperatură |
Operare: 10 °C to +40 °C Stocare: -20 °C to +60 °C |
|||||
Umiditate |
Operare: 85% RH, 40 °C, 24 ore Stocare: 85% RH, 65 °C, 24 ore |
|||||
Altitudine |
Operare: 3,000 m Stocare: 15,266 m |
|||||
Alimentare |
100-240 VAC, CAT II, 50 VA max, 45 Hz ... 440 Hz |
|||||
Dimensiuni / Greutate |
352 x 128 x 224 mm / 3.6 kg (cel cu 4 canale), 3.4 kg (cel cu 2 canale) |
|||||
Garanţie |
3 ani osciloscopul, 1 an accesoriile |
|||||
Accesorii incluse |
1 sondă pasivă per canal, cablu alimentare, cablu USB și certificat de calibrare |
