Defectoscopie cabluri subterane

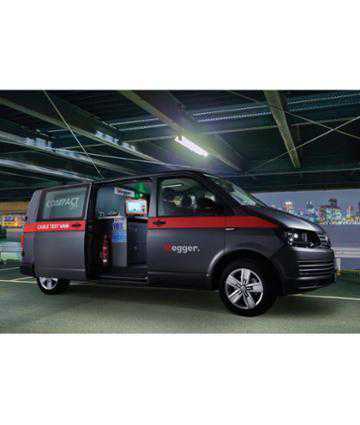

Megger COMPACT CITY Sistem monofazat (autolaborator) pentru defectoscopie, încercare şi diagnoză, cu mod de selecţie a operării manual - indisponibil

Caracteristici generale:

■ Instalare individuală pe vehicule mici

■ Operare comodă în spaţii restrânse

■ Control centralizat, sistem complet automatizat cu o interfaţă utilizator intuitivă

■ Cuplor PD complet integrat

■ Designul modular asigură sistemului o structură efi cientă

■ Cel mai ridicat standard de securitate disponibil

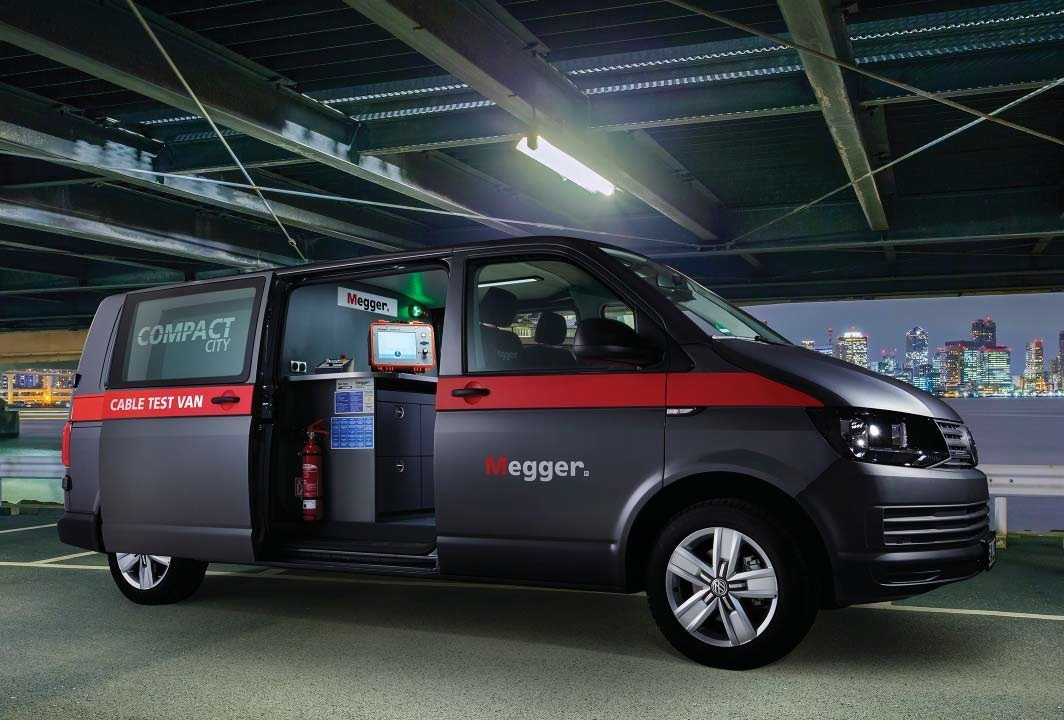

Graţie dimensiunilor mici ale componentelor, un întreg autolaborator monofazat de defectoscopie pentru cabluri de până la 33 kV îşi poate găsi locul în cele mai mici vehicule. Problemele din parcări, tavanele joase din garajele subterane și accesul dificil la măsurarea obiectelor pe străzile şi aleile înguste aparțin deja trecutului. Cu tehnologia de măsură integrată complet în autolaborator, zona de securitate din jurul obiectului de test poate deveni extrem de mică.

Mai mult, cuplorul integrat pentru măsurarea PD permite utilizarea unei soluţii independente de condiţiile atmosferice. Astfel, locurile dificile pentru diagnoza descărcărilor parţiale, precum turnurile sau staţiile compacte nu mai pun niciun fel de problemă.

COMPACT CITY - Sistem de operare dual cu unităţi de control detaşabile

■ Selecţia modului de lucru se face manual

■ Unităţi de control (refl ectometru cu ecran tactil 10” şi laptop) detaşabile

■ Circuit de securitate cu indicarea directă a stării pe panoul de control de la distanţă

■ Concept de conectare mono-fazată pentru toate modurile de operare IT

■ Conectare pe două faze pentru măsurătorile cu reflectometrul detaşabil

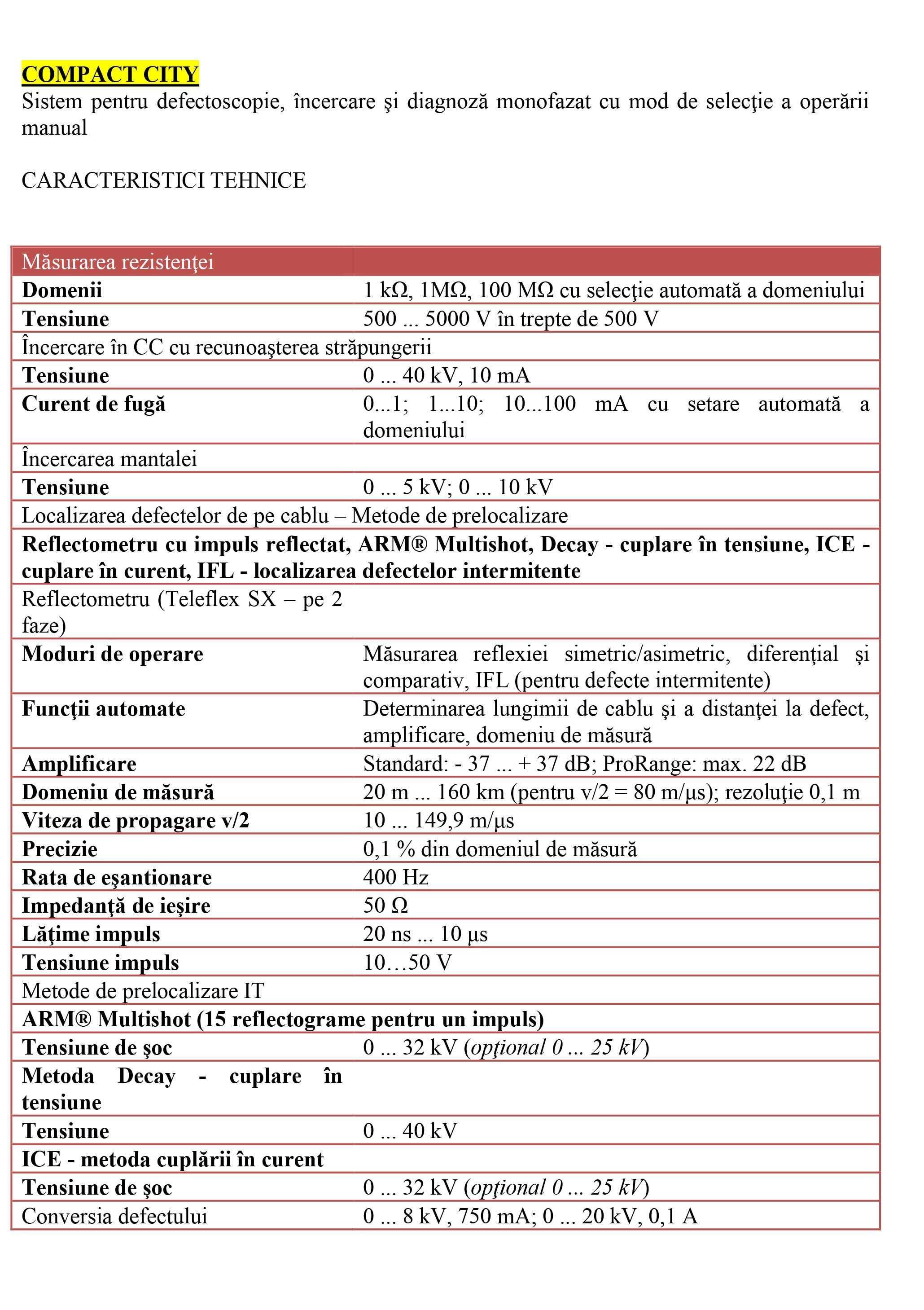

Centrix City si Compact City Tabel comparativ

Prelocalizarea defectelor

Cu reflectometrul integrat în sistem pot fi determinate defectele cu rezistenţă joasă ca şi întreruperile de pe cabluri. În mod similar cu acesta se pot măsura şi lungimile de cablu.

Teleflex® – cel mai puternic reflectometru la nivel mondial

Atunci când se utilizează măsurători reflexive, algoritmii inteligenţi determină setările necesare ai parametrilor pentru a permite:

- configurarea automată a domeniului de măsură

- controlul automat al amplifi cării

- măsurarea automată a capătului cablului

- localizarea automată a defectului

IFL

Modul IFL este utilizat pentru localizarea defectelor intermitente. Utilizând curba anvelopă, pot fi vizualizate chiar şi cele mai mici modificări în curba impedanţei.

ICE / Decay

Sistemul evaluează automat poziţia defectului utilizând metoda cuplării în curent (impuls de curent - ICE) ca şi metoda cuplării în tensiune Decay (undă de tensiune).

ARM®-Multishot

Tehnologia ARM®-Multishot face posibilă afişarea a 15 reflectograme pentru un singur impuls de undă de şoc. Analiza automată ajută utilizatorul şi afi şează imediat cel mai bun rezultat – o funcţie foarte utilă, mai ales pentru manşoanele umede izolate cu ulei.

ProRange

Funcţia ProRange permite reglarea amplificării în funcţie de distanţă, ceea ce permite o mai bună detecţie a punctelor de defect sau a manşoanelor îndepărtate, ori a terminaţiei cablui. Această funcţie nouă este extrem de utilă pe cablurile cu atenuări mari, precum pe cablurile lungi cu transpoziţii sau pe cele foarte umede.

Reflectograma Centrix

Localizarea exacta

Localizare exactă acustică

Localizarea acustică permite stabilirea cu exactitate a poziţiei defectelor cu impedanţă mare

sau pe a celor intermitente. Sunt acoperite toate cerinţele pentru reţelele de joasă şi medie tensiune prin nivelul controlabil al tensiunilor pe game de 4, 8, 16 şi 32 kV.

Graţie reducerii inteligente a zgomotului de fond (BNR), defectul de pe cablu poate fi măsurat rapid şi eficient cu cel mai precis receptor de undă de şoc existent la nivel mondial, digiPHONE+.

Încercare / localizare defecte de manta

Încercările de manta pot fi efectuate până la 20 kV pe cablurile de medie şi înaltă tensiune cu izolaţie din mase plastice.

Sistemul oferă patru nivele de tensiune, de la 5 la 20 kV, pentru a genera o tensiune de pas sigură la locul de defect. Acest gradient sigur poate fi localizat cu ajutorul unor ţăruşi de teren cu receptorul locator de defect ESG NT. Pentru localizarea exactă a defectelor de manta este oferit opţional locatorul de defecte MFM 10.

Localizarea traseelor în teren

Cu sistemul de audiofrecvenţă Ferrolux, localizarea traselor cablurilor se face extrem de uşor. Generatoarele puternice de audiofrecvenţă, cu o putere de ieşire de până la 200 W, sunt dotate cu funcţia unică Signal-Select®, care ajută la identificarea traseelor în profiluri cu mai multe cabluri îngropate paralel.

Încercarea şi diagnoza cablurilor

Încercarea izolaţiei şi CC

O tensiune de maxim 5 kV pentru încercarea izolaţiei ca şi una de până la 40 kV în CC pentru teste de străpungere pe cablu oferă bazele pentru o analiză ulterioară a stării cablului.

Teste VLF conform DIN VDE 0276

Utilizarea unei truse de încercare VLF cu tehnologie cosinus pătratic (CR), face posibilă încercarea unei game largi de cabluri din punctul de vedere al capacităţii acestora. Încercarea a până la 5,5μF la 36 kVrms (@ 0,1Hz) permite utilizatorului să verifice toate cele trei faze ale cablului simultan, ca şi trasee lungi de cablu, fără reducerea frecvenţei de test. În acest fel durata testelor se reduce cu cel puţin două ore.

Diagnoza tanDelta

Diagnoza integrată tan Delta cu sistemul combinat „TDM“ este disponibilă atât pentru încercare cât şi pentru măsurarea factorului de disipaţie pe cablurile de medie tensiune îmbătrânite.

Diagnoza descărcărilor parţiale

Tehnologia cu amvelopă de 50 Hz permite utilizatorului să efectueze diagnoza PD în timpul

testelor de PIF a cablurilor de MT. Măsurătorile PD se efectuează în timpul inversării polarităţii (slope) tensiunii de test. Modifi carea rapidă a polarităţii este echivalentă cu stresul electric tipic la frecvenţa reţelei de 50 Hz. Parametrii măsurătorilor PD precum tensiunea de amorsare PD, frecvenţa şi nivelul pot fi comparate în acest fel cu cele de la frecvenţa reţelei de 50 Hz.

CableBook

Softul inteligent pentru baze de date CableBook oferă utilizatorilor noi posibilităţi pentru managementul datelor. Managerul structurat pentru cabluri vă ajută să setaţi datele pentru un cablu nou şi să memoraţi direct măsurătorile şi să adăugaţi datele existente într-un mod extrem de simplu. Arhiva integrată are o funcţie de căutare uşor de utilizat, astfel încât găsirea datelor de măsură deja existente, memorate anterior este uşoară şi simplă. Cu ajutorul funcţiei de cartografiere, care este disponibilă online şi offline, pot fi asignate per obiect datele cablurilor şi rezultatele măsurătorilor.

Dacă este disponibil traseul cablului, poziţia prelocalizată a defectului este înregistrată direct pe hartă şi memorată. Funcţia de protocolare cu şabloane liber editabile permite o reprezentare profesionistă şi clară a rezultatelor măsurătorilor.

Date de măsură pot fi transmise în format electronic, tipărite, sau pot fi arhivate. Baza de date

CableBook este complet integrată în laboratorul nostru de defectoscopie Centrix City. Pentru sistemul Compact City softul este disponibil în versiunea Windows pentru PC.

	CENTRIX CITY Your choice for convenient, fully automated user guidance and assistance	COMPACT CITY Your choice for full flexibility with detachable control units
General
Operating concept	Fully integrated Centrix control unit for all operation modes inclusive MeggerBook Cable	Dual system operation with detachable control units: Teleflex SX for fault location, laptop for VLF testing, diagnostics and MeggerBook Cable
Application: Single phased system for small vans < 3.5 t Fault Location VLF Testing tanDelta & PD Diagnostics
Operating system and software
Display	21.5" Multitouch 1920 x 1080 Full HD	TFX SX Reflectometer: 10.4" Touch 1024 x 768 Notebook: 15.6" 1366 x 768
Operation with 4 choosable inputs (touch display, JogDial, keyboard and mouse)	Multi touchscreen, JogDial, keyboard, mouse	Touchscreen, JogDial, keyboard, mouse
Operating system	Linux	TFX SX Reflectometer: Linux Notebook: Windows 7 or higher
Memory	8 GB RAM	2 GB RAM
TDR measurement	3-phase (optional)	2-phase (with detachable Teleflex SX)
Workflow oriented GUI
Remote operation		-

Unique features of this system:

Special features
5 test voltages (DC, VLF Sin, VLF CR, DAC, Rectangular)
3 excitation voltages for PD diagnostics 50 Hz / 60 Hz Slope, DAC, VLF Sinus
VLF testing up to 20 km cable with 0.1 Hz (5.5 µF @ 36 kVrms)
Van integrated PD coupler up to 62 kV sin / 60 kV CR
Insulation test up to 5 kV
DC testing up to 45 kV
HV prelocation with inductive filter
Reflectometer with 400 MHz sampling rate
Arc reflection measurement with 15 traces per shot
Fully integraded power burner up to 750 mA
Sheath fault location up to 20 kV DC
Emergency control with notebook
Li-Ion battery power supply
