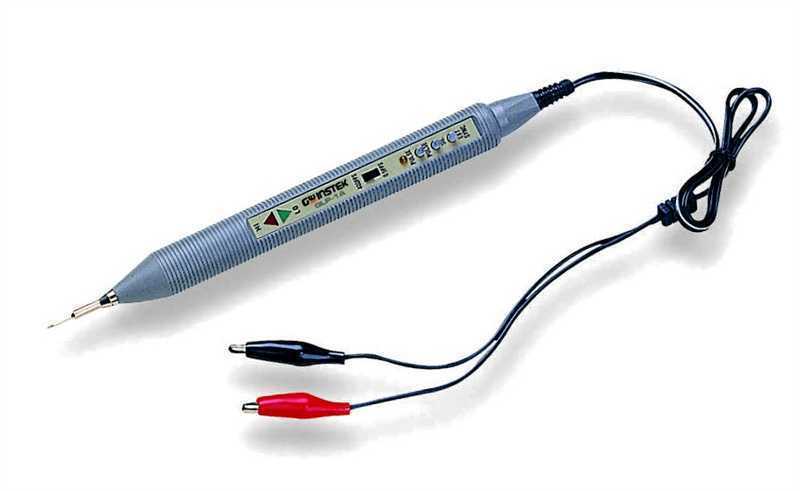

GW INSTEK Detector de tensiune GLP-1A

GLP-1A este  o sonda si un pulser logic folosit in circuite pentru testarea TTL, CMOS, si la multe alte dispozitive cu frecventa maxima de 50 MHz. instrumentul este imbunatatit cu sonda logica pentru o detectare minima a pulsurilor de 10 ns, oferind sensibilitate in majoritatea aplicatiilor. Un puls scurt de 10 s asigura ca nicio distrugere nu v-a avea loc in timpul testelor. Cu o greutate de pana la 50 g si materialul aderent  din care este fabricat , fac aparatul usor de folosit si fiabil.

Caracteristici:

• Sonda si pulser-ul logic sunt imbinate intr-un singur aparat;
• Sonda pentru depanarea circuitelor digitale;
• Tensiune la care aparatul poate fi folosit: 4 VCC. – 18 V CC;
• Frecventa maxima la semnalul de intrare de 50 MHz;
• TTL: Logic “1”>3.0V±0.25V, Logic”0”<0.75±0.25V;
• CMOS: Logic “1”>60%VCC±5%, Logic”0”<15%VCC±5%;
• Detectarea minima a pulsului: 10 ns;
• Pulser: impedanta de intrare de 120kΩ;
• Rata de repetare a pulsului: 0.5/400 Hz;
• Latimea pulsului:10μs;
• Dimensiuni si greutate: 18(W)x210(H)x18(D)mm, Approx. 50.
