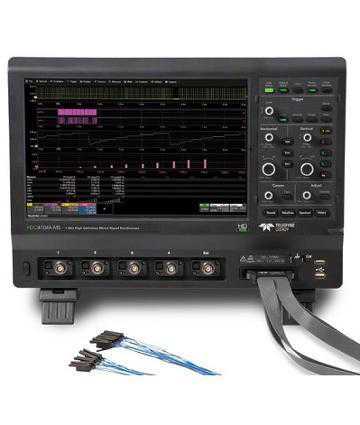

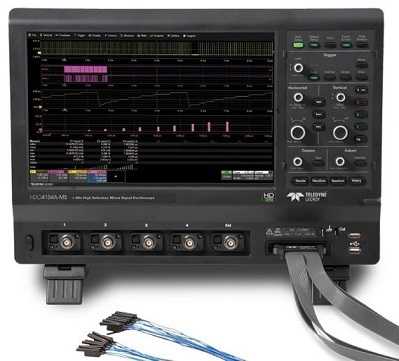

Osciloscop Teledyne LeCroy HDO4024A - 200 MHz, 2.5 GS/s, 4 Ch, 12.5 Mpts/Ch 12-bit HD with 12.1" WXGA Touch Display
Seria HDO4000 de osciloscoape combina tehnologia Teledyne LeCroy de inalta definitie cu memoria de durata, uneltele puternice de depanare si capabilitatile de semnal mixt, intr-o constructie compacta cu afisaj panoramic tactil, de 12.1”.
Caracteristici Generale:
- Rezolutie ADC de 12 biti si pana la 15 biti cu rezolutie sporita
- Latimi de banza de 200 MHz, 350 MHz, 500 MHz si 1 GHz
- Memorie de durata – pana la 25 Mpts/Ch (50 Mpts intrepatruns)
- Afisaj panoramic tactil de 12.1”
- WaveScan – Functie avansata de cautare si gasire
- Documentare si generare de raport LabNotebook
- Functie de istoric – redarea formelor de unda
- Functie de analizor spectral
- Software de analiza a puterii
- 16 canale digitale cu rata de esantionare de 1.25 GS/s
- Functii de depanare pentru semnal mixt
- Declansare cu intersectare intre semnalul analogic si cel digital
- Cautare si gasire dupa model digital
- Contorizare a semnalului analogic si digital
- Indicatori de activitate
Tehnologia de Inalta Definitie HD4096
Tehnologia de inalta definitie HD4096 face posibila captarea si afisarea de catre osciloscop a semnalelor de pana la 1 GHz cu rata ridicata de esantionare si cu o rezolutie de 16 ori mai mare decat a celorlalte osciloscoape.
Beneficii ale Tehnologiei HD4096
Formele de unda captate si afisate de catre osciloscop cu ajutorul tehnologiei HD4096 sunt mult mai curate si clare. Detaliile semnalului ce se pierd deseori, din cauza zgomotului, sunt acum vizibile si se pot distinge cu usurinta. HD4096 ii permite osciloscopului sa livreze o precizie de masurare inegalabila pentru o depanare si analiza imbunatatita.
Semnal Mixt – Fara Compromisuri
Posibilitatea depanarii sistemelor incorporate complexe cu capabilitatile de semnal mixt pe 16 canale.
Identificarea si Izolarea Rapida a Problemelor
Localizarea cu rapiditate a zgomotelor, distorsiunilor si erorilor prezente pe forme de unda analogice sau digitale, cu ajutorul WaveScan.
Functie de Istoric cu Redare a Formelor de Unda
Posibilitatea derularii inapoi pentru izolarea anomaliilor si gasirea cu rapiditate a sursei responsabile pentru problema.
Simplitatea Ecranului Tactil
Ajustarea cu usurinta a canalelor, declansarii, functiilor matematice si masuratorilor cu ajutorul interfatei intuitive si a afisajului tactil de dimensiuni mari, ce suporta atingeri multiple.
Functie de Secventa
Posibilitatea captarii numeroaselor impulsuri rapide in succesiuni rapide sau evenimente separate de perioade lungi de timp.
Declansarea si Decodificarea Magistralelor Serial
Vizualizarea informatiei decodificate a protocolului, deasupra formelor de unda din stratul fizic si declansarea mesajelor specifice ale protocolului.
Stocare, Documentare si Creare de Raport
Posibilitatea stocarii tuturor rezultatelor si informatiilor si crearea de rapoarte personalizate printr-o singura apasare de buton.
Masuratori Simple de Putere
Masurarea si analiza caracteristicilor de operare ale circuitelor si dispozitivelor de conversie a puterii.
Interfata cu Analizor de Spectru
Vizualizarea detaliilor de semnal in domeniul de frecventa cu ajutorul unei interfate in stilul unui analizor spectral.
Masurare si Functii Matematice Avansate
Posibilitatea utilizarii paremetrilor automatici de masurare si a functiilor matematice pentru a intelege fiecare detaliu al formei de unda.
Declansare Intersectata
Declansare flexibila cu model intersectat analogic si digital pentru toate cele 20 de canale.
Cronometrare Digitala
Contronometrarea semnalelor digitale si analiza cu tendinta, statistici si histicoane.
Cautare Paralela Dupa Model
Gasirea unui model digital pe numeroase canale digitale folosind functia de cautare paralela dupa model a WaveScan.
Indicatori de Activitate
Vizualizarea simultana si cu rapiditate a starii tuturor canalelor digitale folosind indicatorii de activitate.
Dimensiuni fizice:
- Dimensiuni (HWD): 291.7 mm x 399.4 mm x 131.31 mm
- Masa: 5.86 kg. (12.9 lbs.)
Garantie si service
- Garantie si service timp de 3 ani.
- Este recomandata calibrarea anuala a dispozitivului.
- Programele optionale de service includ servicii de garantie si calibrare extinsă.
Accesorii Compatibile:
Sonde:
Sonde Active de Tensiune
- ZS1000-QUADPAK - Set de 4 Sonde Active ZS1000 de Mare Impedanta 1GHz
- ZS1500-QUADPAK - Set de 4 Sonde Active ZS1500 de Mare Impedanta 1.5GHz
- ZS1000 - Sonda Activa de Tensiune 1 GHz, 0.9 pF, 1 MOhm
- ZS1500 - Sonda Activa de Tensiune 1.5 GHz, 0.9 pF, 1 MOhm
Sonde Diferentiale (<=1.5 GHz)
- AP033 - Sonda Diferentiala 500 MHz
- ZD200 - Sonda Diferentiala Activa ±20 V, 200 MHz, 3.5 pF, 1 MOhm
- ZD1000 - Sonda Diferentiala Activa ±8 V, 1 GHz, 1.0 pF
- ZD1500 - Sonda Diferentiala Activa ±8 V, 1.5 GHz, 1.0 pF
Sonde de Curent
- DSC015 - Sursa de Calibrare prin Aliniere pentru CP030, CP031, CP030A, CP031A si AP015
- CP150 - Sonda de Curent 150 A, 10 MHz, AC/DC, 150 A rms, 500 A Varf Impuls, Cablu de 2 m
- CP500 - Sonda de Curent 500 A, 2 MHz, AC/DC, 500 A rms, 700 A Varf Impuls, Cablu de 6 m
- CP030 - Sonda de Curent 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
- CP031 - Sonda de Curent 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
- CP030A - Sonda de Curent de Inalta Sensibilitate 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
- CP031A - Sonda de Curent de Inalta Sensibilitate 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
- CA10 – Adaptor Programabil Senzor de Curent -> ProBus pentru Senzori de Curent Terti
- CA-QUADPAK – Set de 4 Adaptoare Programabil Senzor de Curent -> ProBus pentru Senzori de Curent Terti
Sonde Diferentiale de Inalta Tensiune
- AP031 - Sonda Diferentiala de Inalta Tensiune 700 V, 25 MHz (÷10, ÷100)
- AP300 - Sonda Diferentiala de Inalta Tensiune 1 kV, 20 MHz
- AP305 - Sonda Diferentiala de Inalta Tensiune 1 kV, 100 MHz
- HVD3102 - Sonda Diferentiala de Inalta Tensiune 1 kV, 25 MHz
- HVD3106 - Sonda Diferentiala de Inalta Tensiune 1 kV, 120 MHz
- HVD3106-6M - Sonda Diferentiala de Inalta Tensiune 1 kV, 80 MHz, Cablu de 6 m
- HVD3605 - Sonda Diferentiala de Inalta Tensiune 6 kV, 100 MHz
- HVD3102-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 25 MHz, fara Accesorii pentru Varf
- HVD3106-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 120 MHz, fara Accesorii pentru Varf
- HVD3206 - Sonda Diferentiala de Inalta Tensiune 2 kV, 120 MHz
Sonde de Inalta Tensiune
- HVP120 - Sonda Pasiva de Inalta Tensiune 400 MHz, 1kV Vrms
- PPE4KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
- PPE5KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
- PPE6KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
Sonde Pasive
- PP017-1 - Sonda Pasiva pentru HDO4000 10:1, 10 MOhm, 250 MHz
- PP017-2 - Pereche de Sonde Pasive pentru HDO4000 10:1, 10 MOhm, 250 MHz
- PP018-1 - Sonda Pasiva pentru HDO4000 10:1, 10 MOhm, 500 MHz
- PP018-2 - Pereche de Sonde Pasive pentru HDO4000 10:1, 10 MOhm, 500 MHz
Amplificatoare Diferentiale
- DA1855A – Amplificator Diferential cu Sursa de Putere de Precizie 1Ch, 100 MHz
- DXC100A – Pereche de Sonde Diferentiale Pasive ÷100 sau ÷10 Selectabil, 250 MHz
- DXC200 – Pereche de Sonde Diferentiale Pasive ÷1, 50 MHz
- DXC-5100 – Pereche de Sonde Diferentiale 100:1, 250 MHz, 40 MOhm, 2.75pf
- DA101 – Atenuator Pasiv 10:1, 1MOhm
- DA1855A-PR2 – Amplificator Diferential cu Sursa de Putere de Precizie 2Ch, 100 MHz
- DA1855A-PR2-RM – DA1855A cu Montare in Raft, 2Ch
- DA1855A-RM – DA1855A cu Montare in Raft
Componente de Sonda si Seturi
- PACC-ZD008 – Adaptor cu Cablu Y
- PACC-ZD001 – Adaptor cu Cablu Y pentru Sondele Diferentiale ZD
- PACC-ZD002 – Cablu cu Prindere prin Lipire pentru Sondele Diferentiale ZD – 2buc
- PACC-ZD003 – Arc Lung de Impamantare pentru Sondele Diferentiale ZD – 2buc
- PACC-ZD004 – Inlocuitor de Varf pentru Sondele Diferentiale ZD – 2buc
- PACC-ZD005 – Adaptor de Varf cu Imbinare prin Articulatie pentru Sondele Diferentiale ZD
- PACC-ZD006 – Adaptor IC Mic pentru Sondele Diferentiale ZD
- PACC-ZD007 – Set de Accesorii Inlocuitoare pentru ZD200
- PK111 – Set de Accesorii Inlocuitoare pentru ZD500, ZD1000 si ZD1500
- PKIT4-5MM-101 – Set Standard de Accesorii Inlocuitoare pentru PP017/PP018
Adaptoare de Sonda
- TPA10 - Adaptor de Sonda TekProbe catre ProBus
- TPA10-QUADPAK - Set de 4 Adaptoare de Sonda TekProbe catre ProBus. Include geanta de protectie si transport.
Alte Accesorii Compatibile:
- HDO4K-L – Optiune de Memorie pentru HDO4000 – 25 Mpt/Ch (50 Mpt Intrepatruns)
USB2-GPIB - Adaptor Extern USB 2.0 catre GPIB IEEE 488.2
- HDO4K-PWR – Pachet de Analiza a Puterii pentru HDO4000
- HDO4K-1553 TD – Pachet de Declansare si Decodare MIL-STD-1553 pentru HDO4000
- HDO4K-ARINC429bus Dsymbolic – Pachet de Declansare si Decodare ARINC 429 Bus pentru HDO4000
- HDO4K-AudioBus TD – Pachet de Declansare si Decodare AudioBus pentru HDO4000
- HDO4K-AUTO – Pachet de Declansare si Decodare CAN, LIN si FlexRay pentru HDO4000
- HDO4K-CAN FDbus TD – Pachet de Declansare si Decodare CAN FD pentru HDO4000
- HDO4K-CANbus TD – Pachet de Declansare si Decodare CAN pentru HDO4000
- HDO4K-DigRF3Gbus D – Pachet de Decodare DigRF 3G Bus pentru HDO4000
- HDO4K-DigRFV4 D – Pachet de Decodare DigRF V4 Bus pentru HDO4000
- HDO4K-DPHYbus D – Pachet de Decodare D-PHY Bus pentru HDO4000
- HDO4K-EMB – Pachet de Declansare si Decodare I2C, SPI, UART si RS-232 pentru HDO4000
- HDO4K-ENETbus D – Pachet de Decodare ENET Bus pentru HDO4000
- HDO4K-FlexRaybus TD – Pachet de Declansare si Decodare FlexRay pentru HDO4000
- HDO4K-I2Cbus TD – Pachet de Declansare si Decodare I2C Bus pentru HDO4000
- HDO4K-LINbus TD – Pachet de Declansare si Decodare LIN Bus pentru HDO4000
- HDO4K-Manchesterbus D – Pachet de Decodare Manchester Bus pentru HDO4000
- HDO4K-NRZbus D – Pachet de Decodare NRZ Bus pentru HDO4000
- HDO4K-SENTbus D – Pachet de Decodare SENT Bus pentru HDO4000
- HDO4K-SpaceWirebus D – Pachet de Decodare SpaceWire pentru HDO4000
- HDO4K-SPIbus TD – Pachet de Declansare si Decodare SPI Bus pentru HDO4000
- HDO4K-UART-RS232bus TD – Pachet de Declansare si Decodare UART si RS232 pentru HDO4000
- HDO4K-USB2-HSICbus D – Pachet de Decodare USB 2.0 HSIC pentru HDO4000
- HDO4K-USB2bus D – Pachet de Declansare si Decodare USB 2.0 Bus pentru HDO4000
- HDO4K-ET-PMT – Pachet de Testare a Mastii pentru Telecomunicatii
- HDO4K-Spectrum – Pachet Software Analizor de Spectru pentru HDO4000
- HDO4K-SOFTCASE – Geanta de Protectie si Transport pentru HDO4000
- HDO4K-RACK – Set de Montare in Raft pentru HDO4000
- HDO4K-POUCH – Geanta de Protectie si Transport de Accesorii pentru HDO4000
- HDO4K-RHD – Pachet cu Hard Drive Detasabil pentru HDO4000 (include un set detasabil si doua hard drive-uri)
- HDO4K-RHD-02 – Hard Drive Detasabil de Schimb pentru HDO4000
- OC1021-A - Carucior de Transport pentru Osciloscop
- PK400-0 - Set de Sonde cu Prindere de Dimensiuni Foarte Mari. Include 22 de sonde.
- PK400-1 - Set de Sonde cu Prindere de Dimensiuni Mari pentru distanta de 2.54 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
- PK400-2 - Set de Sonde cu Prindere de Dimensiuni Medii pentru distanta de 1.0 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
- PK400-3 - Set de Sonde cu Prindere de Dimensiuni Mici pentru distanta de 0.2 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
