Teledyne LeCroy HDO6104A-MS Osciloscop performant high definition pentru semnale mixte, 4 x 1GHz - indisponibil

Teledyne LeCroy HDO6104A-MS - 1 GHz, 2.5 GS/s, 4+16 Ch, 50 Mpts/Ch 12-bit HD Mixed Signal Oscilloscope with 12.1" WXGA Touch Display

Seria HDO4000 de osciloscoape combina tehnologia Teledyne LeCroy HD4096 de inalta definitie cu memoria de durata, uneltele puternice de depanare si capabilitatile de semnal mixt, intr-o constructie compacta cu afisaj multi-tactil, de 12.1”.

Caracteristici Generale:

• Rezolutie ADC de 12 biti si pana la 15 biti cu rezolutie sporita
• Latimi de banza de 350 MHz, 500 MHz si 1 GHz
• Memorie de durata – pana la 250 Mpts/Ch
• Afisaj tactil de 12.1”
• WaveScan – Functie avansata de cautare si gasire
• Documentare si generare de raport LabNotebook
• Functie de istoric – redarea formelor de unda
• Declansare si decodificare de date serial
• Functie de analizor spectral
• Software de analiza a puterii
• Functie JITKIT de analiza a modulatiilor de frecventa nedorita din schema de sincronizare si Data
• 16 canale digitale cu rata de esantionare de 1.25 GS/s
• Functii de depanare pentru semnal mixt
•   Declansare cu intersectare intre semnalul analogic si cel digital
•   Cautare si gasire dupa model digital
•   Contorizare a semnalului analogic si digital
•   Emulare de poarta logica

Tehnologia de Inalta Definitie HD4096

Tehnologia de inalta definitie HD4096 face posibila captarea si afisarea de catre osciloscop a semnalelor de pana la 1 GHz cu rata ridicata de esantionare si cu o rezolutie de 16 ori mai mare decat a celorlalte osciloscoape.

Beneficii ale Tehnologiei HD4096

Formele de unda captate si afisate de catre osciloscop cu ajutorul tehnologiei HD4096 sunt mult mai curate si clare. Detaliile semnalului ce se pierd deseori, din cauza zgomotului, sunt acum vizibile si se pot distinge cu usurinta. HD4096 ii permite osciloscopului sa livreze o precizie de masurare inegalabila pentru o depanare si analiza imbunatatita.

Unelte Comprehensive de Analiza

Setul comprehensiv de functii matematice si unelte de masurare a formelor de unda extinde capabilitatile de depanare si analiza ale instrumentului.

Set Complet de Aplicatii

Setul complet de solutii disponibile pentru dispozitivele integrate, digitale, de putere sau din industria auto extind capabilitatile de analiza.

Identificarea si Izolarea Rapida a Problemelor

Localizarea cu rapiditate a zgomotelor, distorsiunilor si erorilor prezente pe forme de unda analogice sau digitale, cu ajutorul WaveScan.

Functie de Istoric cu Redare a Formelor de Unda

Posibilitatea derularii inapoi pentru izolarea anomaliilor si gasirea cu rapiditate a sursei responsabile pentru problema.

Simplitatea Ecranului Tactil

Ajustarea cu usurinta a canalelor, declansarii, functiilor matematice si masuratorilor cu ajutorul interfatei intuitive si a afisajului tactil de dimensiuni mari, ce suporta atingeri multiple.

Pachet de Depanare PROTObus MAG Serial

Pachetul de unelte PROTObus Mag extinde functiile de declansare si decodificare de date serial cu parametri de masurare integrati.

Functie de Secventa

Posibilitatea captarii numeroaselor impulsuri rapide in succesiuni rapide sau evenimente separate de perioade lungi de timp.

Declansarea si Decodificarea Magistralelor Serial

Vizualizarea informatiei decodificate a protocolului, deasupra formelor de unda din stratul fizic si declansarea mesajelor specifice ale protocolului.

Stocare, Documentare si Creare de Raport

Posibilitatea stocarii tuturor rezultatelor si informatiilor si crearea de rapoarte personalizate printr-o singura apasare de buton.

Masuratori Simple de Putere

Masurarea si analiza caracteristicilor de operare ale circuitelor si dispozitivelor de conversie a puterii.

Interfata cu Analizor de Spectru

Vizualizarea detaliilor de semnal in domeniul de frecventa cu ajutorul unei interfate in stilul unui analizor spectral.

Masurare si Functii Matematice Avansate

Posibilitatea utilizarii paremetrilor automatici de masurare si a functiilor matematice pentru a intelege fiecare detaliu al formei de unda.

Declansare Intersectata

Declansare flexibila cu model intersectat analogic si digital pentru toate cele 20 de canale.

Cronometrare Digitala

Contronometrarea semnalelor digitale si analiza cu tendinta, statistici si histicoane.

Cautare Paralela Dupa Model

Gasirea unui model digital pe numeroase canale digitale folosind functia de cautare paralela dupa model a WaveScan.

Indicatori de Activitate

Vizualizarea simultana si cu rapiditate a starii tuturor canalelor digitale folosind indicatorii de activitate.

Emulare de Poarta Logica

Simuleaza modele complete digitale folosind emularea de poarta logica.

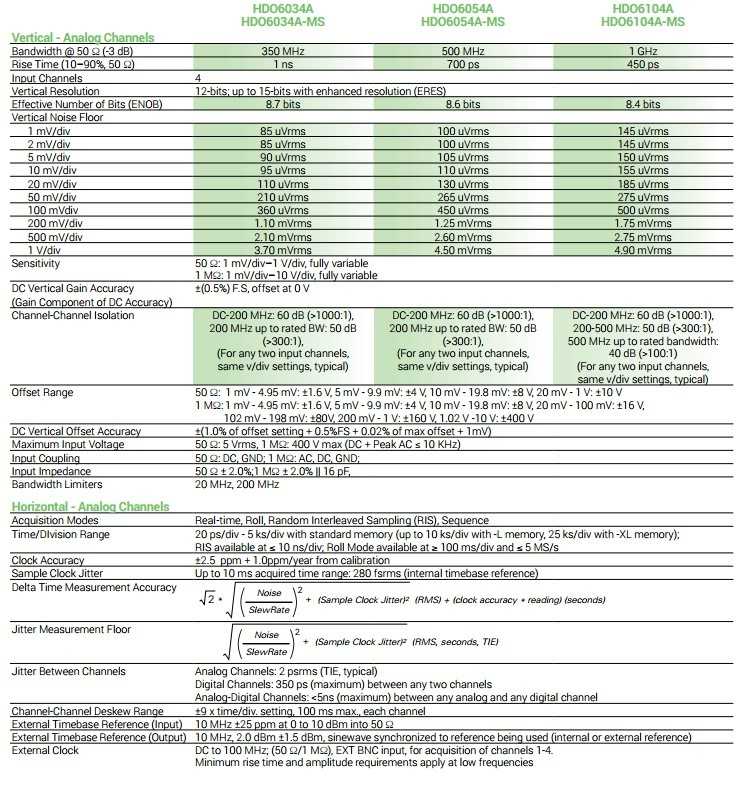

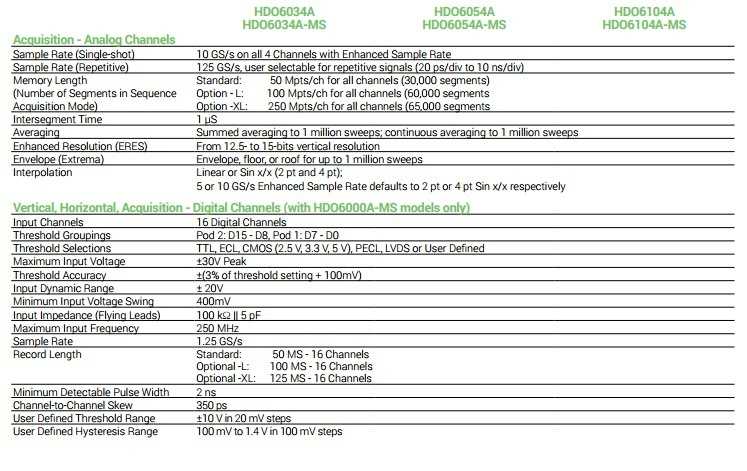

 Dimensiuni fizice:

• Dimensiuni (HWD): 291.7 mm x 399.4 mm x 131.31 mm
• Masa: 5.86 kg. (12.9 lbs.)

Accesorii Compatibile:

 Sonde:

 Sonde Active de Tensiune

•       ZS1000-QUADPAK - Set de 4 Sonde Active ZS1000 de Mare Impedanta 1GHz
•       ZS1500-QUADPAK - Set de 4 Sonde Active ZS1500 de Mare Impedanta 1.5GHz
•       ZS1000 - Sonda Activa de Tensiune 1 GHz, 0.9 pF, 1 MOhm
•       ZS1500 - Sonda Activa de Tensiune 1.5 GHz, 0.9 pF, 1 MOhm

 Sonde Diferentiale (<=1.5 GHz)

•       AP033 - Sonda Diferentiala 500 MHz
•       ZD200 - Sonda Diferentiala Activa ±20 V, 200 MHz, 3.5 pF, 1 MOhm
•       ZD500 - Sonda Diferentiala Activa ±8 V, 500 MHz, 1 pF, 1 MOhm
•       ZD1000 - Sonda Diferentiala Activa ±8 V, 1 GHz, 1.0 pF
•       ZD1500 - Sonda Diferentiala Activa ±8 V, 1.5 GHz, 1.0 pF

 Sonde de Curent

•       DSC015 - Sursa de Calibrare prin Aliniere pentru CP030, CP031, CP030A, CP031A si AP015
•       CP150 - Sonda de Curent 150 A, 10 MHz, AC/DC, 150 A rms, 500 A Varf Impuls, Cablu de 2 m
•       CP500 - Sonda de Curent 500 A, 2 MHz, AC/DC, 500 A rms, 700 A Varf Impuls, Cablu de 6 m
•       CP030 - Sonda de Curent 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP031 - Sonda de Curent 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP030A - Sonda de Curent de Inalta Sensibilitate 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP031A - Sonda de Curent de Inalta Sensibilitate 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CA10 – Adaptor Programabil Senzor de Curent -> ProBus pentru Senzori de Curent Terti
•       CA-QUADPAK – Set de 4 Adaptoare Programabil Senzor de Curent -> ProBus pentru Senzori de Curent Terti

 Sonde Diferentiale de Inalta Tensiune

•       AP031 - Sonda Diferentiala de Inalta Tensiune 700 V, 25 MHz (÷10, ÷100)
•       AP300 - Sonda Diferentiala de Inalta Tensiune 1 kV, 20 MHz
•       AP305 -  Sonda Diferentiala de Inalta Tensiune 1 kV, 100 MHz
•       HVD3102 - Sonda Diferentiala de Inalta Tensiune 1 kV, 25 MHz
•       HVD3106 - Sonda Diferentiala de Inalta Tensiune 1 kV, 120 MHz
•       HVD3106-6M - Sonda Diferentiala de Inalta Tensiune 1 kV, 80 MHz, Cablu de 6 m
•       HVD3605 - Sonda Diferentiala de Inalta Tensiune 6 kV, 100 MHz
•       HVD3102-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 25 MHz, fara Accesorii pentru Varf
•       HVD3106-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 120 MHz, fara Accesorii pentru Varf
•       HVD3206 - Sonda Diferentiala de Inalta Tensiune 2 kV, 120 MHz

 Sonde de Inalta Tensiune

•       HVP120 - Sonda Pasiva de Inalta Tensiune 400 MHz, 1kV Vrms
•       PPE4KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
•       PPE5KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
•       PPE6KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi

 Sonde Pasive

•       PP018-1 - Sonda Pasiva pentru HDO 10:1, 10 MOhm, 500 MHz
•       PP018-2 - Pereche de Sonde Pasive pentru HDO 10:1, 10 MOhm, 500 MHz

Amplificatoare Diferentiale

•       DA1855A – Amplificator Diferential cu Sursa de Putere de Precizie 1Ch, 100 MHz
•       DXC100A – Pereche de Sonde Diferentiale Pasive ÷100 sau ÷10 Selectabil, 250 MHz
•       DXC200 – Pereche de Sonde Diferentiale Pasive ÷1, 50 MHz
•       DXC-5100 – Pereche de Sonde Diferentiale 100:1, 250 MHz, 40 MOhm, 2.75pf
•       DA101 – Atenuator Pasiv 10:1, 1MOhm
•       DA1855A-PR2 – Amplificator Diferential cu Sursa de Putere de Precizie 2Ch, 100 MHz
•       DA1855A-PR2-RM – DA1855A cu Montare in Raft, 2Ch
•       DA1855A-RM – DA1855A cu Montare in Raft

 Componente de Sonda si Seturi

•       PACC-ZD008 – Adaptor cu Cablu Y
•       PACC-ZD001 – Adaptor cu Cablu Y pentru Sondele Diferentiale ZD
•       PACC-ZD002 – Cablu cu Prindere prin Lipire pentru Sondele Diferentiale ZD – 2buc
•       PACC-ZD003 – Arc Lung de Impamantare pentru Sondele Diferentiale ZD – 2buc
•       PACC-ZD004 – Inlocuitor de Varf pentru Sondele Diferentiale ZD – 2buc
•       PACC-ZD005 – Adaptor de Varf cu Imbinare prin Articulatie pentru Sondele Diferentiale ZD
•       PACC-ZD006 – Adaptor IC Mic pentru Sondele Diferentiale ZD
•       PACC-ZD007 – Set de Accesorii Inlocuitoare pentru ZD200
•       PK111 – Set de Accesorii Inlocuitoare pentru ZD500, ZD1000 si ZD1500
•       PKIT4-5MM-101 – Set Standard de Accesorii Inlocuitoare pentru PP017/PP018

 Adaptoare de Sonda

•       TPA10 - Adaptor de Sonda TekProbe catre ProBus
•       TPA10-QUADPAK - Set de 4 Adaptoare de Sonda TekProbe catre ProBus. Include geanta de protectie si transport.

 Alte Accesorii Compatibile:

•       HDO6K-L - Optiune de Memorie pentru HDO6000 - 100 Mpt/Ch
•       HDO6K-XL - Optiune de Memorie pentru HDO6000 - 250 Mpt/Ch

      USB2-GPIB - Adaptor Extern USB 2.0 catre GPIB IEEE 488.2

•       HDO6K-PWR – Pachet de Analiza a Puterii pentru HDO6000
•       HDO6K-1553 TD – Pachet de Declansare si Decodare MIL-STD-1553 pentru HDO6000
•       HDO6K-1553 TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi MIL-STD-1553 pentru HDO6000
•       HDO6K-ARINC429bus DME Symbolic – Pachet de Decodare, Masurare/Grafic si Diagrama Ochi ARINC 429 Bus Symbolic pentru HDO6000
•       HDO6K-ARINC429bus Dsymbolic – Pachet de Declansare si Decodare ARINC 429 Bus pentru HDO6000
•       HDO6K-AudioBus TD – Pachet de Declansare si Decodare AudioBus pentru HDO6000
•       HDO6K-AudioBus TDG – Pachet de Declansare, Decodare si Grafic AudioBus pentru HDO6000
•       HDO6K-CAN FDbus TD – Pachet de Declansare si Decodare CAN FD pentru HDO6000
•       HDO6K-CAN FDbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN FD pentru HDO6000
•       HDO6K-CAN FDbus TDME SYMBOLIC – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN FD Symbolic pentru HDO6000
•       HDO6K-CANbus TD – Pachet de Declansare si Decodare CAN pentru HDO6000
•       HDO6K-CANbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN pentru HDO6000
•       HDO6K-CANbus TDME SYMBOLIC – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN Symbolic pentru HDO6000
•       HDO6K-DigRF3Gbus D – Pachet de Decodare DigRF 3G Bus pentru HDO6000
•       HDO6K-DigRFV4 D – Pachet de Decodare DigRF V4 Bus pentru HDO6000
•       HDO6K-DPHYbus D – Pachet de Decodare D-PHY Bus pentru HDO6000
•       HDO6K-EMB TD– Pachet de Declansare si Decodare I2C, SPI, UART si RS-232 pentru HDO6000
•       HDO6K-EMB TDME – Pachet de Declansare, Decodare , Masurare/Grafic si Diagrama Ochi I2C, SPI, UART si RS-232 pentru HDO6000
•       HDO6K-ENETbus D – Pachet de Decodare ENET Bus pentru HDO6000
•       HDO6K-FlexRaybus TD – Pachet de Declansare si Decodare FlexRay pentru HDO6000
•       HDO6K-FlexRaybus TDMP – Pachet de Declansare, Decodare, Masurare/Grafic si Testare a Stratului Fizic pentru HDO6000
•       HDO6K-I2Cbus TD – Pachet de Declansare si Decodare I2C Bus pentru HDO6000
•       HDO6K-I2Cbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi I2C Bus pentru HDO6000
•       HDO6K-LINbus TD – Pachet de Declansare si Decodare LIN Bus pentru HDO6000
•       HDO6K-I2Cbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi I2C Bus pentru HDO6000
•       HDO6K-Manchesterbus D – Pachet de Decodare Manchester Bus pentru HDO6000
•       HDO6K-NRZbus D – Pachet de Decodare NRZ Bus pentru HDO6000
•       HDO6K-ProtoBus MAG – Set de Unelte de Depanare Serial – Masurare, Analiza si Grafic pentru HDO6000
•       HDO6K-SENTbus D – Pachet de Decodare SENT Bus pentru HDO6000
•       HDO6K-SpaceWirebus D – Pachet de Decodare SpaceWire pentru HDO6000
•       HDO6K-SPIbus TD – Pachet de Declansare si Decodare SPI Bus pentru HDO6000
•       HDO6K-SPIbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi SPI Bus pentru HDO6000
•       HDO6K-UART-RS232bus TD – Pachet de Declansare si Decodare UART si RS232 pentru HDO6000
•       HDO6K-UART-RS232bus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi UART-RS232 pentru HDO6000
•       HDO6K-USB2-HSICbus D – Pachet de  Decodare USB 2.0 HSIC pentru HDO6000
•       HDO6K-USB2bus TD – Pachet de Declansare si Decodare USB 2.0 Bus pentru HDO6000
•       HDO6K-USB2bus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi USB 2.0 Bus pentru HDO6000
•       HDO6K-JITKIT – Pachet de Analiza a Instabilitatii Schemei de Sincronizare cu Vizualizare a Suprapunerii de Timp, Statistica, Spectru si Instabilitate
•       HDO6K-DFP2 - Pachet Software Filtru Digital pentru HDO6000
•       HDO6K-ET-PMT – Pachet de Testare a Mastii pentru Telecomunicatii
•       HDO6K-SDM – Pachet Software cu Masca de Date Serial pentru
•       HDO6K-EMC – Pachet Software cu Parametri de Impuls EMC pentru HDO6000
•       HDO6K-XDEV – Pachet de Personalizare Avansata pentru Seria HDO6000
•       HDO6K-SOFTCASE – Geanta de Protectie si Transport pentru HDO6000
•       HDO6K-RACK – Set de Montare in Raft pentru HDO6000
•       HDO6K-POUCH – Geanta de Protectie si Transport de Accesorii pentru HDO6000
•       HDO6K-RHD – Pachet cu Hard Drive Detasabil pentru HDO6000 (include un set detasabil si doua hard drive-uri)
•       HDO6K-RHD-02 – Hard Drive Detasabil de Schimb pentru HDO6000
•       OC1021-A - Carucior de Transport pentru Osciloscop
•       PK400-0 - Set de Sonde cu Prindere de Dimensiuni Foarte Mari. Include 22 de sonde.
•       PK400-1 - Set de Sonde cu Prindere de Dimensiuni Mari pentru distanta de 2.54 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
•       PK400-2 - Set de Sonde cu Prindere de Dimensiuni Medii pentru distanta de 1.0 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
•       PK400-3 - Set de Sonde cu Prindere de Dimensiuni Mici pentru distanta de 0.2 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
