Metrix DOX 3104 osciloscop digital cu 4 canale

Garantie 24 Luni

logo Metrix

DOX 3104 este un osciloscop digital curpinzator echipat cu un generator de functii arbitrare de 25 MHz. Ofera tehnologie digitala avansata pentru a intalni nevoile utilizatorilor intr-o gama larga de domenii: specialisti in design, productie si depanare in electronice, telecomunicatii si IT; electronica auto si industriala; sisteme automate.



Bazat pe tehnologia SPO acest osciloscop ofera functii puternice:

  • Trigger digital
  • Decodare seriala
  • O intrare MSO logica cu sonda logica de analiza de 8 canale integrata
  • Functii matematice complete pe fiecare canal
  • Istorie a evenimentelor.
  • Capacitatea de inregistrare a erorilor si a evenimentelor este optimizata prin captura formei de unda ( pana la 110,000 per secunda). Ecranul de 8" ofera 256 de nivele de culoare pentru a ajusta luminozitatea formelor de unda, ceea ce face mai usoara vederea curbelor cu umbre de culoare.
  • Adancimea de memorie este de pana la 28 Mpts (1 canal) la o rata de 2 GS/s care permite utilizatorilor captura rapida a semnalelor tranzitorii cu optimizarea memoriei prin segmentare.
  • Pentru sectrul electronic exista si trigger-uri complexe sau calsice:
  • Triggere cu model pe semnale logice (and, or, nand, nor)
  • Triggere runt cu conditia pulse
  • Triggere de interval pe conditii cu status ( rise, fall, dropout pentru analiza semnalului, BURST ???? “Interval triggers” on status conditions (rise, fall or dropout for signal analysis, BURST on "Windows" central window sizing with absolute or relative delta)
  • Un mod puternic de statistici poate fi folosit pentru a cauta evenimente intr-o inregistrare sau pentru a analiza stabilitatea semnalului prin intermediul masuratorilor de deviatie standard.
  • Prin USB sau Ethernet, software-ul EASYSCOPE pentru PC permite utilizatorilor sa:
  • Introduca si sa includa informatii cu privire la semnalele din rapoartele intocmite pe teren sau in fisierele arhiva, fara a fi necesara programarea.
  • Interfata pentru a programa DOX-ul
  • Recuperarea capturilor de ecran si fisierele TRACE
  • Efectueze teste de la distanta



3104 metrix icons



Prin USB, software-ul EASYWARE pentru PC poate fi folosit pentru:

  • A importa curbele din osciloscop
  • Modificarea semnalelor: prin desenare, functii matematice, etc
  • Trimiterea datelor catre locatia de memorie "send scope" valabila pe generator: 4 locatii ARB valabile
  • Citirea unui semnal arbitrar stocat in memorie



Avantaje:

  • Masuratori TRMS CA de curent si tensiune
  • Toate gamele programate automat pentru utilizare usoara
  • Detectie NCV ( tensiune fara contact) pentru a lucra in deplina siguranta
  • Convenabil: ecran iluminat din spate si lanterna integrata
  • Ergonomic: incape intr-o mana
  • Practic: multumita carcasei rezistenta la socuri cu sloturi pentru cabluri care sunt si magnetizate pentru o montare usoara pe cabinetele electrice.



Specificatii tehnice:

  • Latime de banda: 100 MHz, 4 canale, 1 MΩ sau 50 Ω
  • Sensibilitate verticala: 12 game de la 2 mV pana la 10 V/div
  • Acuratete ±3% - 8 bit rezolutie
  • 32 masuratori automate si masuratori cursor
  • Calculare FFT pe toate cele 4 canale in 1,024 puncte simultan cu unda
  • Deformare orizontala: 1 ns/div pana la 50s/div in modul oscilocop

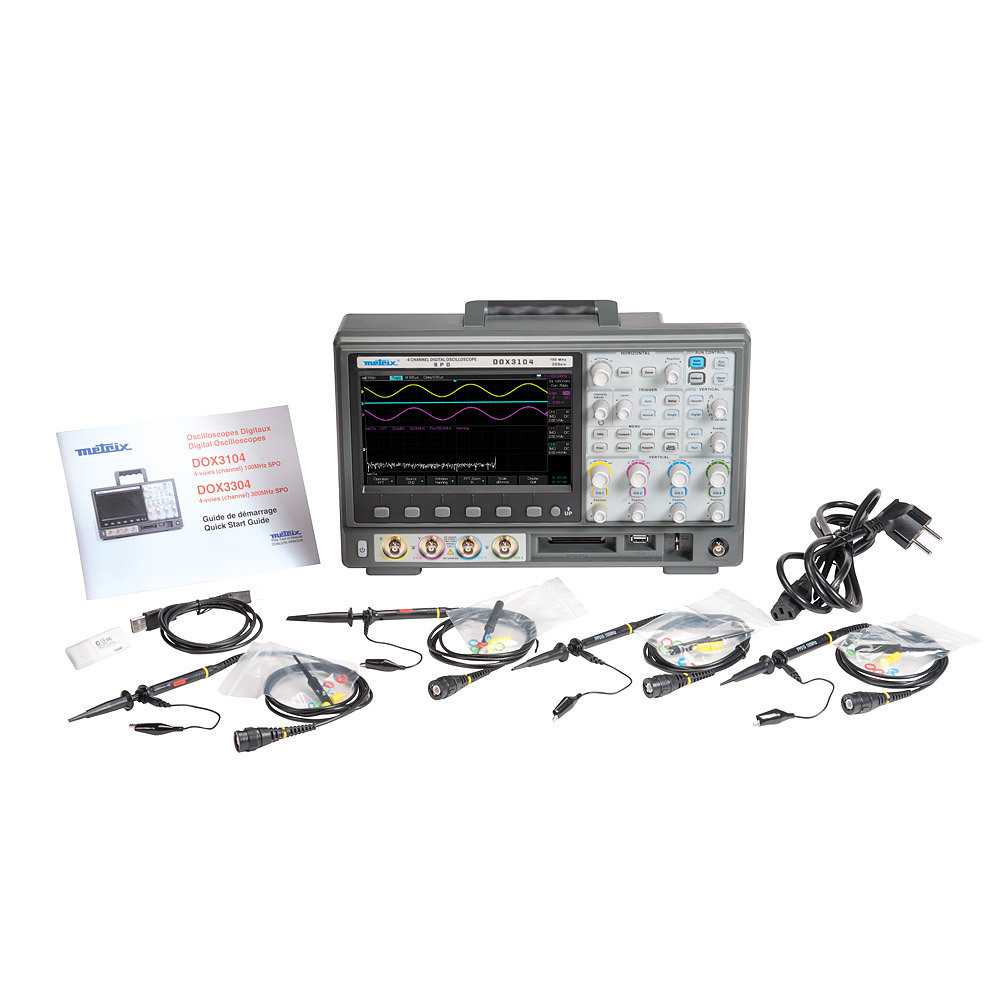

Pachetul de livrare contine:

  • DOX 3104
  • Manual de operare pe USB
  • Ghid de incepere rapid
  • 4 probe 1:1 (10:1)
  • Fisa de siguranta
  • Software EASYSCOPE X si EASYWAVE
  • Cablu de alimentare
  • Cablu USB

dox 3104 delivery pack

dox 3104 infomercial









dox 3104 fisa tehnica comp
