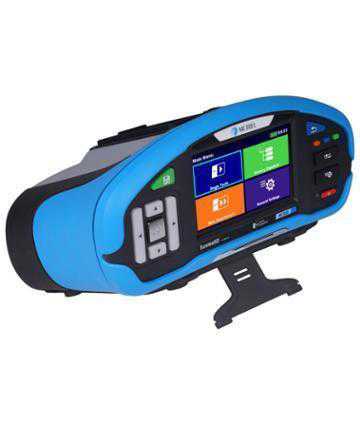

Metrel MI 3155 ST EurotestXD Tester pentru verificare instalatii electrice

Garantie 24 Luni

Echipamentul complex pentru verificarea instalaţiilor electrice de joasă tensiune, MI 3155 ST este un instrument multifuncţional care indeplineste toate cerintele standardului IEC/EN 61557.

Caracteristici generale:

Verificarea continuităţii – conductorului PE si a legaturilor de echipotential cu schimbarea automată a polarităţii la un curent de test > 200 mA si fara declansarea RCD-urilor la un curent de test de 7 mA.
Masurarea impedantei tranformatorului sub tensiune cu metoda cu 4 fire.
Masurarea impedantei buclei de scurtcircuit si stabilirea curentului de defect.
Masurarea impedantei buclei de scurtcircuit cu inalta rezolutie de 0.01Ω, fara declansarea RCD-ului.
Testarea RCD-urilor generale si selective cu curent diferential nominal de 10, 30, 100, 300, 500 si 1000mA de tip A, AC, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-Saltele.
Masurarea automata a tuturor parametrilor RCD-ului.
Masurarea rezistenţa de izolaţie – tensiunea de test de la 50V la 2500V (reglabilă) cu calculul PI si DAR
Masurari ale rezistenţei de dispersiea prizei de pământ prin:

metoda clasică cu 3 fire si 2 electrozi

metoda cu doi cleşti (măsurarea rezistenţei buclei de împământare – cleşti opţionali);

măsurarea rezistivităţii solului (metoda Wenner, cu 4 electrozi, adaptor optional)

Verificarea rapida a corectitudinii conectarii L,N si PE
Masurarea si inregistrarea tensiunii, curentului, frecventei , puterii (activa, reactiva si aparenta), cosφ, armonici (U,I,THD)
Alte functii – Masurarea intensitatii luminoase ( sonda optionala), măsurarea curentului cu cleşte (cleşte opţional); testare succesiune faze si a sensului de rotatie, compensarea cablurilor de măsură, masurarea primului curent de defect( ISFL), testarea dispozitivelor de monitorizare a izolatiei(IMD-uri), display touch screen, memorie 8GB, modul bluetooth.
Software PC SW METREL ES MANAGER pentru structurarea secventelor de test, descarcarea datelor si crearea de rapoarte

Accesorii incluse:

Set standard se livreaza cu echipament MI 3155 EurotestXD,
Adaptor priză 1.5m, cabluri testare : 4x1.5m + 3x1.5 + 2x1.5la 2.5kV,
Alimentator 12v/1.3A + 6 acumulatori NiMH tip AA-4400mAh,
Sonde de test (4 buc.),
Cleşti crocodil (6 buc.),
Set măsurare priza de pământ prin metoda cu ţăruşi,
Cablu USB,
Geantă de transport,
Curea de transport,
Software PC Metrel ES Manager,
Manual de utilizare

Functie		Domeniu de masura	Rezolutie	Acuratete
CONTINUITATE	Curentul de test 7 mA 2-fire	0.00 Ω ... 19.99 Ω	0.1 Ω	±(5 % of r. + 3 digits)
		20.0 Ω ... 1999 Ω	1 Ω	±(5 % of r. + 3 digits)
	Curentul de test 200 mA 2-fire,	0.00 Ω ... 19.99 Ω	0.01 Ω	±(3 % of r. + 3 digits)
	4-fire	20.0 Ω ... 199.9 Ω	0.1 Ω	±(5 % of r.)
		200.0 Ω ... 1999 Ω	1 Ω	±(5 % of r.)
REZISTENTA DE IZOLATIE	R iso, R iso all ¹	0.00 MΩ ... 19.99 MΩ	0.01 MΩ	±(5 % of r. + 3 digits)
	Tensiune de test 50/100/250 V	20.0 MΩ ... 99.9 MΩ	0.1 MΩ	±(10 % of r.)
		100.0 MΩ ... 199.9 MΩ	0.1 MΩ	±(20 % of r.)
	R iso, R iso all ¹	0.00 MΩ ... 19.99 MΩ	0.01 MΩ	±(5 % of r. + 3 digits)
	Tensiune de test 500/1000 V	20.0 MΩ ... 199.9 MΩ	0.1 MΩ	±(5 % of r.)
		200 MΩ ... 999 MΩ	1 MΩ	±(10 % of r.)
	R iso, R iso all ¹	0.00 MΩ ... 19.99 MΩ	0.01 MΩ	±(5 % of r. + 3 digits)
	Tensiunea de test 2500 V	20.0 MΩ ... 199.9 MΩ	0.1 MΩ	±(5 % of r.)
		200 MΩ ... 999 MΩ	1 MΩ	±(10 % of r.)
		1.00 GΩ ... 19.99 GΩ	0.01 GΩ	±(10 % of r.)
	DAR, PI	0.01 ... 9.99	0.01	±(5 % of r. + 2 digits)
		10.0 ... 100.0	0.1	±(5 % of r.)
	Test varistor AC, DC ²	0 V ... 1000 V (DC) 0 V ... 625 V (AC)	1 V	±(3 % of r. + 3 digits)
RCD	RCD Uc	0.00 V ... 19.99 V	0.1 V	(-0 %/+15 %) of r. ± 10 digits
		20.0 V ... 99.9 V	0.1 V	(-0 %/+15 %) of r.
	RCD (t),	0.00 ms ... 40.0 ms	0.1 ms	±1 ms
		0.0 ms ... max. time	0.1 ms	±3 ms
	RCD I Ramp	0.2xIaN ... 1.1xlaN (AC, MI, EV a.c.) 0.2xIaN ... 1.5xIaN (A, IaN >30 mA) 0.2xIaN ... 2.2xIvN (A, IaN <30 mA) 0.2xIaN ... 2.2xIaN (b, MI, EV d.c.)	0.05xIaN	±0.1xIaN
IMPEDANTA	Zline (L-L, L-N), Ipsc,	0.00 Ω ... 9.99 Ω	0.01 Ω	±(5 % of r. + 5 digits)
	Zline 4-fire ³	10.0 Ω ... 99.9 Ω	0.1 Ω
		100 Ω ... 999 Ω	1 Ω	±(10 % of r.)
		1.00 kΩ ... 9.99 kΩ	10 Ω
	Zloop (L-PE), Ipfc,	0.00 Ω ... 9.99 Ω	0.01 Ω	±(5 % of r. + 5 digits)
	Zloop 4-fire ³	10.0 Ω ... 99.9 Ω	0.1 Ω
		100 Ω ... 999 Ω	1 Ω	±(10 % of r.)
	Zs RCD ⁴	1.00 kΩ ... 9.99 kΩ	10 Ω
TENSIUNE	TRMS (0,14 ... 500 Hz)	0 ... 550 V	1 V	±(2 % of r. + 2 digits)
	Frecventa	0.00 Hz .. 9.99 Hz 10.0 Hz ... 499.9 Hz	0.01 Hz 0.1 Hz	±(0.2 % of r. + 1 digits)
CURENT	TRMS,	0.0 mA ... 99.9 mA	0.1 mA	±(5 % of r. + 5 digits)
	AC cu A 1018, domeniu =20 A	100 mA ... 999 mA	1 mA	±(3 % of r. + 3 digits)
		1.00 A ... 19.99 A	0.01 A	±(3 % of r.)
	TRMS,	0.0 mA ... 99.9 mA	0.1 mA	Indicative
	AC cu A 1019, domeniu =20 A	100 mA ... 999 mA	1 mA	±(5 % of r.)
		1.00 A ... 19.99 A	0.01 A	±(3 % of r.)
	TRMS,	0.00 A ... 1.99 A	0.01 A	±(3 % of r. + 3 digits)
	AC/DC with A 1391, range=40 A	2.00 A ... 19.99 A	0.01 A	±(3 % of r.)
		20.0 A ... 39.9 A	0.1 A	±(3 % of r.)
	TRMS,	0.00 A ... 19.99 A	0.01 A	Indicative
	AC/DC with A 1391, range = 300 A	20.0 A ... 39.9 A	0.1 A	Indicative
		40.0 A ... 299.9 A	0.1 A	±(3 % of r. + 5 digits)
REZISTENTA IMPAMANTARE	3 wire ⁵	0.00 Ω ... 19.99 Ω	0.01 Ω
		20.0 Ω ... 199.9 Ω	0.1 Ω	±(5 % of r. + 5 digits)
		200.0 Ω ... 9999 Ω	1 Ω
	2 clamp	0.00 Ω ... 19.99 Ω	0.01 Ω	±(10 % of r. + 10 digits)
		20.0 Ω ... 30.0 Ω	0.1 Ω	±(20 % of r.)
		30.1 Ω ... 39.9 Ω	0.1 Ω	±(30 % of r.)
	Specific earth resistance	0.0 Ωm ... 99.9 Ωm	0.1 Ωm
		100 Ωm ... 999 Ωm	1 Ωm	±(5 % of r.) for Re 1 Ω ... 1999kΩ
		1.00 kΩm ... 9.99 kΩm	0.01 kΩm	±(10 % of r.) for Re 2 kΩ ... 19.99kΩ
		10.0 kΩm ... 99.9 kΩm	0.1 kΩm	±(20 % of r.) for Re > 20 kΩ
		100 kΩm ... 9999 kΩm	1 kΩm
PUTERE	Putere (P S, Q)	0.00 W (VA, Var) ... 99.9 kW (kVA, kVar)
	Factor de putere	-1.00 ... 1.00
	THD de tensiune	0.1 % ... 99.9 %
ARMONICI	Armonici de tensiune	0.1 V ... 500 V
	Voltage THD	0.1 % ... 99.9 %
	Armonici de curent si THD de curent 0.00 A ... 199.9 A
CURENT DE SCURGERE DE PRIM DEFECT (ISFL)	I SC 1, Isc 2	0.0 mA ... 19.9 mA	0.1 mA	±(5 % of r. + 3 digits)
TESTARE IMD	Rezistenta pragului de izolatie	5 ... 640 kΩ	5 kΩ	Valori indicate, pana la 128 praguri

Functie		Domeniu de masura	Rezolutie	Acuratete
iluminanta	Type B	0.01 lux ... 19.99 lux	0.01 lux	±(5 % of r. + 2 digits)
		20.0 lux ... 199.9 lux	0.1 lux
		200 lux ... 1999 lux	1 lux	±(5 % of r.)
		2.00 klux ... 19.99 klux	10 lux
	Type C	0.01 lux ... 19.99 lux	0.01 lux	±(10 % of r. + 3 digits)
		20.0 lux ... 199.9 lux	0.1 lux
		200 lux ... 1999 lux	1 lux	±(10 % of r.)
		2.00 klux ... 19.99 klux	10 lux
timp de descarcare	Timp de descarcare	0.0 s ... 10.0 s	0.1 s	±(5 % of r. + 2 digits)
	Varf de tensiune	0 V ... 550 V	1 V	±(5 % of r. + 3 digits)
	Sursa de Alimentare	7,2 V (4400 mAh, baterie-pachet Li-Ion)
	Protectie la supratensiune	600 V CAT III; 300 V CAT IV
general	Clasa de protectie	Dubla izolatie
general	Comunicatie	BT, USB, RS232
