EuroSMC PME-20-PH Digital Phase angle meter

PME-20-PH este un instrument proiectat in principal pentru masurarea unghiului de faza, dar poate fi utilizat si pentru masurarea altor parametrii, cum ar fi frecventa si factorul de putere. Instrumentul are o scala analogica ce ii permite folosirea ca sincroscop.

Instrumentul are doua intrari, care sunt izolate galvanic: o tensiune de intrare de pana la 500 V RMS si curent de intrare de pana la 25 A RMS, care pot fi conectate direct la aparat. Masuratoarea unghiului de faza are o rezolutie 0.1º, indiferent de valorile de intrare.

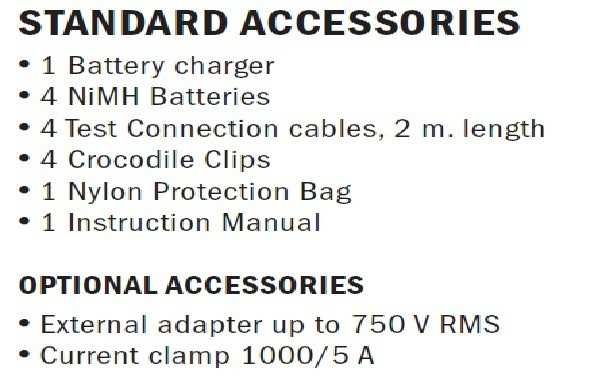

Folosind accesorii optionale, pot fi realizate si intrari de pana la 750V si 1000A. Instrumentul este livrat cu 4 acumulatori reincarcabili AA, care ii ofera o autonomie de 6 ore.

Display-ul este un LCD grafic, cu back light, care poate fi ajustata pentru a se potrivi conditiilor ambientale. Rezultatele masuratorilor sunt prezentate simultan cu datele complementare necesare, iar in cazul masurarii factorului de putere, instrumentul indica cvadrantul unghiului de faza.

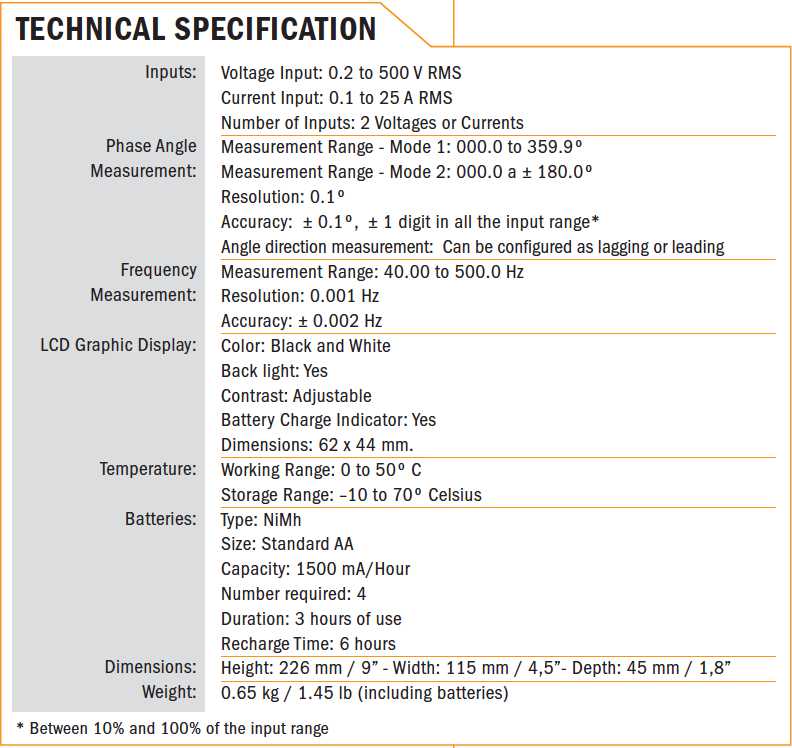

Caracteristici:

• Acuratetea unghiului de faza: +/- 0.1°.
• Tensiunea de intrare: 0.2 la 500 V RMS direct.
• Curent de intrare: 0.1 la 25 A RMS direct.
• Moduri de masurare selectabile:
• Unghi de faza afisat +/-180°.
• Unghi de faza afisat 0-360°.
• Frecventa: 40 la 500 Hz.
• Factorul de putere: 0 la +/-1, indicand cvadrantul unghiului de faza.
• Poate fi folosit ca sincroscop.
• Alimentat de la acumulatori.
• Geutate si marime redusa.
