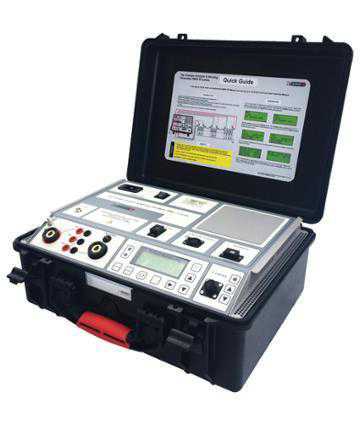

DV Power RMO60TD Punte digitala masurare rezistenta infasurarilor transformatoarelor, cu sistem control comutator de ploturi pana la 60A

Garantie 24 Luni

dv power logo







Seria de microohmetre pentru mǎsurarea rezistentei ȋnfǎșurǎrilor transformatoarelor RMO-TD

  • Trei canale de mǎsurare a rezistenție
  • Un canal pentru mǎsurarea temperaturii
  • Un canal pentru mǎsurarea curentului
  • Mǎsurare rezistențǎ dinamicǎ OLTD
  • Sistem control comutator de ploturi ȋncorporat
  • Acuratețe 0,1 %
  • Analizǎ commutator de ploturi – sub sarcinǎ
  • Demagnetizare automatǎ
  • Descǎrcare automata circuit
  • Mǎsurare rezistențǎ la transformatoare, mașini rotative și obiecte non-inductive
  • Trei modele disponibile: RMO25TD, RMO40TD, RMO60TD

Tabel comparativ

RMO25TD

RMO40TD

RMO60TD

Domeniu de curent

5 mA - 25 A

5 mA - 40 A

5 mA - 60 A

Domeniu de rezistenţă

0,1 µΩ-10 kΩ

0,1 µΩ-10 kΩ

0,1 µΩ-10 kΩ

Nr canale de măsurare rezistenţă

3

3

3

Nr canale de măsurare temperaturǎ

1

1

1

Rezoluţie

0,1 µΩ

0,1 µΩ

0,1 µΩ

Acurateţe de bază

0,1 %

0,1 %

0,1 %

Software

Da

Da

Da

Analiză comutator de ploturi

Da

Da

Da

Demagnetizare automatǎ

Da

Da

Da

Măsurare curent motor comutator de ploturi

Da

Da

Da

Imprimantă ȋncorporată

Opţional

Opţional

Opţional

Sistem control comutator de ploturi ȋncorporat

Inclus

Inclus

Inclus







Model

RMO 25TD

RMO 40TD

RMO 60TD

Principiul de măsură

raport U / I (metoda cu 4 fire - punte cu compensare automată a circuitului de măsură) şi compensarea celei de-a doua înfăşurări (testare 3 înfăşurări simultan, 3 canale – primar, secundar şi terţiar), analiză comutator de ploturi

Canale de mǎsurare rezistențǎ

testare 3 înfăşurări simultan, 3 canale – primar, secundar şi terţiar

Canal mǎsurare temperaturǎ

1 canal pentru conectarea unei sonde de temperature Pt100 (optionalǎ); domeniu -50 ºC …+180 ºC;

Canal mǎsurare curent c.a.

Rezoluție 0.1 ms; rezolutie amplitudine 16 biți – necesitǎ conectarea unui clește de curent

Clește de curent

Domeniu de mǎsurǎ 30A / 300A, domeniu de frecvențǎ 0…20kHz (-3dB)

Măsurare rezistenţă dinamică (OLTC)

Rată eşantionare 0.1ms; detectare automată şi alarmare circuit deschis; măsurare timp tranzitie – prin software; mǎsurare curent riplu tranziție

Sistem control comutator de ploturi ȋncorporat

DA, ȋncorporat (permite controlul de la distanțǎ al comutatorului de ploturi – de la tastatura instrumentului)

Afişaj

digital, 5 digiţi

Domenii măsură W

0.1µΩ - 999.9µΩ / 1mΩ - 9.999mΩ / 10mΩ - 99.99mΩ / 100mΩ - 999.9mΩ / 1Ω - 99.99Ω / 100Ω - 999.9Ω / 1000Ω – 9,999 kΩ

Precizie (tipic)

±(0,1% rdg + 0,1% F.S.) pentru domeniul 0,1 μΩ-1,999 kΩ;

±(0,2% rdg + 0,1% F.S.) pentru domeniul 2 kΩ - 10 kΩ

Rezoluţie minimă

0,1 µΩ

Curent de test

5 mA - 25 A

5 mA - 40 A

5 mA - 60 A

Tensiune în gol

60 V

60 V

60 V

Alimentare

230Vca / 50 Hz

Memorie

1.000 măsurători, cu marcare timp / dată; posibilitate conectare și memorie externǎ de tip USB flash

Interfaţă cu PC

USB şi software

USB şi software

USB şi software

Imprimantă integrată

opţional

opţional

opţional

Aplicaţii

verificarea rezistenţei contactelor de putere, verificări care necesită curenţi mari de test şi mod special de măsurare pentru sarcini puternic inductive (transformatoare de putere, motoare şi generatoare), cu compensarea celei de-a doua înfăşurări (testare 3 înfăşurări simultan, 3 canale – primar, secundar şi terţiar), analiză comutator de ploturi în sarcină (măsurare rezistenţă dinamică), funcţie de demagnetizare

Tip carcasă

carcasă robustă, de uz industrial, cu capac de protecţie pentru panoul frontal

Dimensiuni / Greutate

480 x 197 x 395 mm/ 10 kg

480 x 197 x 395 mm/ 13,5 kg

480 x 197 x 395 mm/ 14 kg
