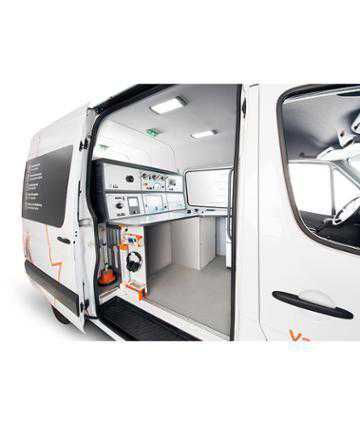

Megger VARIANT 1-80 autolaborator defectoscopie, incercare si diagnoza a cablurilor

megger logo

NOUL VARIANT localizarea defectelor, incercarea şi diagnoza cablurilor cu un sistem modular



Caracteristici generale:

  • Sistem versatil, cu o concepţie modulară
  • Ghidarea utilizatorului integrată in sistemul de operare
  • Adaptare individuală la cerinţele utilizatorilor
  • Design ergonomic, operare uşoară
  • Respectă cele mai inalte standarde de securitate

 MEGGER VARIANT IMAGINE DESCRIERE

Componentele sistemului de baza:

Sistemul de bază constă dintr-un rack care poate găzdui pană la şapte unităţi pentru localizarea defectelor, incercare şi diagnoză.

 variant 1-80 imagine spate

Sistemul dispune de două moduri de operare intuitive şi este compus in principal din:

  • Panoul de operare NSF 8 cu comutatorul de selecţie a dispozitivelor şi sistemul de securitate FU/EP cu semnalizarea corespunzătoare
  • Transformatorul de separaţie
  • Reflectometrul Teleflex VX cu tehnologie ARMslide
  • Generatorul de undă de şoc SWG 1750 C
  • Modulul de descărcare şi impămantare
  • Unitate de control BPS 5000 C HV
  • Generatorul de IT CC de pană la 80 kV CC
  • Unitatea de măsurare cu arc reflectat LSG 300
  • Prelocalizare Decay (cuplare in tensiune)
  • Prelocalizare ICE (cuplare in curent)



*Acest produs se configureaza!

 variant 1-80 imagine descriere



Funcţie

Descriere generală

1

PRELOCALIZARE

Pentru prelocalizare sistemul de bază Variant este echipat cu un cuplor de tensiune capacitiv pentru metoda Decay şi cu un cuplor de curent pentru cuplarea monofazată in curent ICE. Tehnologia aplicaţii extinse sunt disponibile SWG1750-C4 cu două domenii suplimentare de 2 şi 4 kV sau SWG 1750CD cu o sursă dublă de energie de 3500 Jouli

2

Arc reflectat – 2 alternative

LSG 300, un fi ltru ARM pasiv pentru stabilizarea de scurtă durată a arcului. Acest sistem uşor este  utilizat de regulă pentru sistemele care trebuie instalate pe vehicule cu o sarcină de pană la 3,5 tone

Stabilizarea activă a arcului cu LSG 3-E. Spre deosebire de fi ltrul pasiv ARM, aici, după descărcarea generatorului SWG in cablu, LSG 3-E generează un impuls intarziat de 2 kV. Acest impuls puternic şi lat

asigură o aprindere stabilă chiar şi a defectelor cu aprindere difi cilă sau atunci cand apar intarzieri de triggerare.

3

Localizare exactă

Avand o greutate redusă, generatorul de undă de şoc al Variant furnizează o energie ridicată de 1750 sau 3500 Jouli, cu domenii de tensiune de la 2 la 32 kV. Impreună cu receptorul digiPHONE+, localizarea acustică exactă devine un proces uşor şi extrem de

sigur. Sensibilitatea extrem de ridicată a digiPHONE+ combinată cu funcţia BNR (back noise reduction – reducerea zgomotului ambiental) oferă performanţe excelente chiar şi pentru şocuri cu o energie semnifi cativ redusă.

Tehnologiile de localizare sunt completate cu generatorul de audiofrecvenţă de 200 W - FLG 200, integrat in sistem, ce oferă procedura brevetată SignalSelect ca şi metoda de cuplare directă pentru tensiune de pas CC sau prin metoda capacitivă de audiofrecvenţă. Pentru autolaboratorul Variant, opţiunile menţionate

mai sus pot fi suplimentate cu soluţii personlizate, create special pentru a veni in intampinarea necesităţilor specifi ce ale utilizatorilor, ca de ex. defectoscopie personalizată pentru sistemele de JT sau iluminat public.

4

Încercarea cablului si diagnoza

Un sistem de inaltă tensiune controlat cu unitatea de comandă BPS 5000 C permite incercarea in CC cu pană la 80 kV. Această sursă de IT alimentează şi setul opţional de incercare cu 0,1 Hz VLF CR cosinus patratic, pentru incercarea conformă cu normele actuale

a cablurilor izolate cu XLPE ca şi a tuturor celorlalte cabluri cu o capacitate de pană la 5 μF la 0,1 Hz.

Ca o alternativă la tehnologia VLF 0,1 Hz CR, SebaKMT oferă şi truse de incercare cu 0,1 Hz Sinus VLF, care pot fi utilizate pentru incercări cu IT dar şi ca sursă de energie pentru extensia opţională Tan Delta. Acestă extensie este concepută special pentru evaluarea stării

izolaţiei cablurilor. O altă opţiune este sistemul pentru măsurarea Descarcarilor Partiale PD, pentru detectarea defectelor locale, precum sunt cele din accesoriile cablurilor. Diagnoza PD este in zilele noastre

unul din cele mai importante teste efectuate pentru verifi carea calităţii lucrărilor şi este recomandată ferm ca parte a testelor de punere in funcţiune

5

Ardere

Defectele pot fi deasemenea convertite la valori rezistive mici prin ardere, metodă pentru care Variant oferă două soluţii.

Prima opţiune este BPS 5000 HV, care in combinaţie cu sursa de CC de 80 kV şi cu unitatea de control BPS5000C formează o platformă. Oferind un curent de incercare ridicat de pană la 110 A, acest sistem

indeplineşte cele mai exigente cerinţe.

Cea de-a doua alternativă este T 22/13 cu un curent de ardere de maxim 25 A şi cu un fi ltru de separaţie a energiei de tip M 212. Acest proces permite Arderea cu reflexie de arc, in timpul căreia se poate

vizualiza in timp real răspunsul defectului. Stresul produs de curentul de ardere este menţinut cat mai puţin posibil. După ardere se face automat o prelocalizare a defectului.

6

Defecte de manta

Noul sistem complet automat MFM 10, pentru localizarea

defectelor de manta ce este integrat intr-o carcasă de 19“ permite testarea, prelocalizarea şi localizarea exactă a defectelor de manta, direct de la pupitrul sistemului Variant.

Măsurătorile se fac direct din interiorul autolaboratorului, prin intermediul unui tambur cu un cablu special, dedicat localizării defectelor de manta. Pentru localizarea exactă MFM utilizează fie metoda tensiunii de pas de CC impreună cu receptorul specializat

ESG NT, fie o sondă receptoare cadru A bazată pe tehnologia de CA cu 4,8 Hz. Opţional MFM 10 oferă şi o funcţie de localizare a traseului cu audiofrecvenţă, ce permite localizarea traseului simultan cu localizarea exactă a defectului de manta

7

Tehnica de conectare

Sunt disponibile o varietate largă de tamburi de cablu şi de accesorii. Aceasta include tamburi de cablu de la cei cu operare manuală la cei motorizaţi cu fricţiune





VARIAN 1-80 Sistem monofazat

Metodă

Modul de bază

Opţiuni

Operare

Sistem de comutaţie NSF 8, manual 3-fazat, cu comutator IT izolat cu aer, cu sistem de securitate FU/EP integrat, afişaj color 5,7“ color TFT, conectori pentru tester de izolaţie extern (1000 V max.)

IZOLATIE

Modul de bază

Opţiuni

500 şi 1000 V



Masurare integrată automată sau manuală a rezistenţei şi capacităţii, tendinţei (DAR şi PI) ale rezistenţei pană la 10 min., memorie automată, compararea măsurătorilor fază–fază şi fază–N, 6 măsurători rezistenţa fază-fază, 3 măsurători pentru capacitatea cablului

Riso: 1 Ω … 2 GΩ

Riso: 1 kΩ … 2 GΩ

Capacitate



C: 0,0 μF … 19,9 μF

< 24 V



R: 0,1 Ω … 1 kΩ

INCERCARE IT

Modul de bază

Opţiuni

CC

0 … 80 kV, IN 14 mA, Imax 50 mA

0 … 50 kV, IN 14 mA, Imax 50 mA

0 … 100 kV, IN 15 mA, Imax 50 mA

0 … 130 kV, IN 6 mA, Imax 50 mA

CA



0 … 58 kV CA, IN 14 mA, Imax 50 mA

Nu este posibilă prin tamburul de cablu de IT!

Incercare VLF



VLF 54 kVrms 0,1 Hz Tensiune Cosinus Rectangulară, capacitatea max. a cablului 5 μF@54 kV, 8 μF@36 kV 21 μF@18 kV

VLF sin 54 kV, capacitatea max. a cablului 5 μF@36 kVrms / 0,01 Hz; 1 μF@36 kVrms / 0,1 Hz

Diagnoză



Sistem pentru măsurarea descărcărilor parţiale OWTS cu undă oscilantă apropiată de frecvenţa reţelei

Măsurarea Tan δ in combinaţie cu VLF sin

Incercare manta

0 … 5, 10 kV, 800 mA (cu BPS 5000)

0 … -10 kV, 750 mA (opţiunea MFM 10)

PRELOCALIZARE

Modul de bază

Opţiuni

Impuls reflectat

Moduri de măsură

Direct, Diferenţă, Comparaţie, Mediere, Localizarea defectelor intermitente IFL, Afişarea simultană a şase faze/memorii in culori selectabile. Reglarea automată a amplifi cării, domeniului şi lăţimii impulsului. Tehnologie ARMslide cu 15 măsurători pentru un impuls ARM, funcţia Pro Range cu corecţia atenuării in funcţie de distanţă.

Rata de eşantionare

max. 400 MHz

Lăţime impuls

20 ns … 10 μs

Domeniu

20 m … 1280 km la v/2 = 80 m/μs

Amplitudine impuls

30 … 160 V

Viteza de propagare V/2

10 ...149,9 m/μs, ft/μs sau NVP

Domeniul dinamic

> 80 dB

Impedanţa de ieşire

50 Ω

Acurateţe

Mai bună de 0,1 % din domeniu

Rezoluţie

0,1 m @ 80m/μs, 1,0 cm @ V/2 < 40 m/μs

Interfeţe

LAN, USB, DVI, LON, CAN

Afişaj

15“ Color SXGA, CCFL-cu iluminare, 300cd/m2

Memorie date

cate 2 GB pentru Program, Date şi Recuperare

Amplificare

-37 … +37 db, + 0 … 22dB pentru ProRange

Date şi raportare

Memorarea automată a tuturor măsurătorilor, tipărirea rapoartelor, şi export ca PDF sau către softul Winkis

PRELOCALIZARE IT

Modul de bază

Opţiuni

ARM

0 … 8 / 16 / 32 kV pasiv cu LSG 300

0 … 8 / 16 / 32 kV activ cu LSG 3-E, 2kV, 640J

0 … 2 / 4 kV trepte de şoc adiţionale

Decay

0 … Umax (tensiunea max. de test de CC)



Cuplare in curent

0 … 8 / 16 / 32 kV, 1-fazat

0 … 8 / 16 / 32 kV, 3-fazat

Ardere ARM



0 ... 15 kV, 20/25 A şi M 212 ETF

Localizare defect manta



0 … ±10 kV, max. 750 mA (MFM 10)

ARDERE

Modul de bază

Opţiuni

CC



0-1,2kV, 6A; 4kV, 1,5A; 8kV, 0,8A; 15kV, 0,5A

CA



0 … 60 V, 110 A; 0 … 220 V, 30 A

Ardere la rezonanţă



0 ... 15 kV, 20 A cu T 22/13

LOCALIZARE EXACTA

Modul de bază

Opţiuni

Acustic cu modulul de undă de şoc

0 … 8 / 16 kV / 32 kV, 1750 J

2,5 … 10 s

0 … 2 / 4 kV, 1150 J

0 … 8 / 16 / 32 kV, 3500 J

Receptor undă de şoc



digiPHONE+

Defecte de manta

cu tensiune de pas de CC



0… 10 kV, max. 750 mA (MFM 10)

0 … 5 kV, 0,8 A

0 … 10 kV, 0,5 A (cu BPS HV)

Receptor tensiune de pas



ESG NT

AUDIOFRECVENŢÁ

Modul de bază

Opţiuni

Putere de ieşire



200W

Frecvenţe



491 Hz, 982 Hz, 8,44 kHz şi cu funcţiile SignalSelect, Supermaxim

Impedanţă



0,5 Ω ... 1 kΩ adaptare automată de impedanţă

Localizare exactă defect manta audiofrecvenţă CA



Sondă de tensiune de pas, directă sau capacitivă

CONEXIUNI IT

Modul de bază

Opţiuni

1-fazat

ECONOMY: 50 m (tambur de cablu manual)

COMFORT: 50 m (tambur de cabluri motorizate)

PRO: 50 m (tambur de cabluri motorizate cu fricţiune)

CONEXIUNI JT

Modul de bază

Opţiuni



Monitorizarea potenţialului solului, 10 m (tambur cablu manual) Sistem de securitate integrat FU/EP.

Transformator de separaţie

Monitorizare:

Diferenţa de tensiune faţă de pămantul de protecţie

Timp de creştere al potenţilaului faţă de păm. prot

Bucla pămant de protecţie - pămant auxiliar

Bucla ecran cablu - pămant auxiliar

ECONOMY: Cablu alimentare 50 m (tambur manual cu fricţiune), cablu impămantare 50 m (tambur manual)

COMFORT: Cablu alimentare 50 m (tambur cu bandă de recuperare), cablu impămantare 50 m (tambur cu bandă de recuperare)

PRO: Cablu alimentare 50 m (tambur motorizat cu fricţiune), cablu impămantare 50 m (tambur motorizat)

Conexiune Teleflex



Cablu coaxial 3-fazat, 50 m (manual, cu bandă de recuperare sau tambur motorizat)

Tambur cablu securitate



Tambur cablu securitate 50 m (manual, cu bandă de recuperare sau motorizat) cu buton de oprire de urgenţă, blocare cu cheie şi lămpi indicatoare de stare
