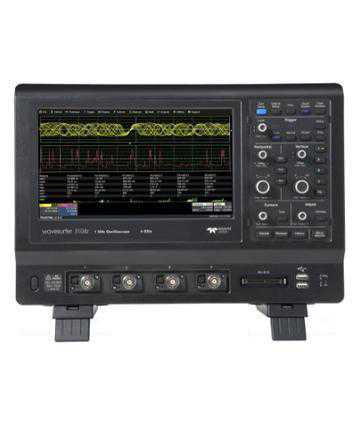

Teledyne LeCroy WAVESURFER 3104 Z - 1 GHz, 2 GS/s, 4 Ch, 10 Mpts/ch DSO with 10.1" Wide screen Color Touch Screen Display

Garantie 36 Luni

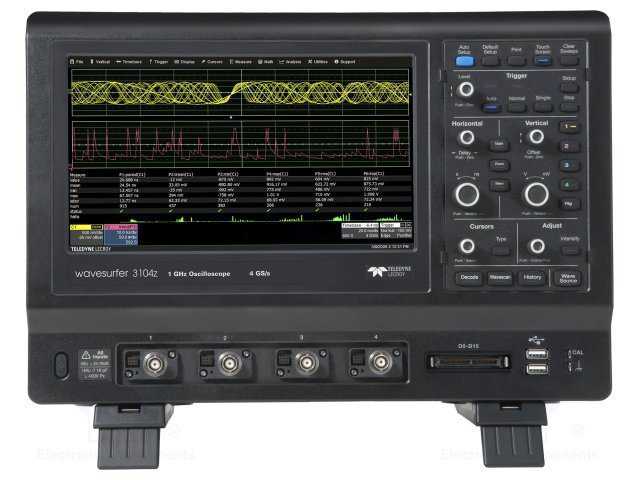

Osciloscop Teledyne LeCroy WAVESURFER 3104 Z - 1 GHz, 2 GS/s, 4 Ch, 10 Mpts/ch DSO with 10.1" Wide screen Color Touch Screen Display

Osciloscoapele din seria WaveSurfer 3000Z au o interfata de utilizare avansata , simplitatea ecranului tactil asingurand acces rapid la functii de depanare ce economisesc timp.

Caracteristici Generale:

Latime de banda de 100MHz, 200 MHz, 350 MHz, 500 MHz si 1 GHz
Memorie de durata – pana la 10 Mpts/Ch
Ecran tactil de 10.1”
WaveScan – Cautare avansata
Functie de documentare LabNotebook
Functie History – Redarea formelor de unda
Declansare si decodare de date serial
16 canale digitale cu rata de esantionare de 500 MS/s
Generator de functii WaveSource
Voltmetru digital
Abilitati de depanare pentru datele serial mixte:
Declansare cu sablon analogic si digital mixt
Cautare si gasire cu sablon digital
Cronometrare analogica si digitala
Indicatori de activitate

MAUI – Un Nou Val de Gandire

MAUI este cea mai avansata interfata de utilizator pentru osciloscop fiind proiectata pentru comenzi tactile; toate comenzile importante ale osciloscopului sunt accesate prin intuitivul ecran tactil. MAUI a fost creat pentru simplitate, scurtaturi ce economisesc timpul, iar dialogurile intuitive fac mai simpla ajustarea setarilor instrumentului. MAUI este proiectat pentru a solutiona; seturile complexe de functii de depanare si analiza ajuta la identificarea problemelor si la gasirea rapida a solutiilor.

Detectare Avansata de Anomalii

Combinand viteza mare de actualizare a formei de unda, 130000 de forme de unda/secunda, cu modul de redare de forme de unda din istoric si functia de cautare si gasire WaveScan, WaveSurfer 3000 este un instrument exceptional pentru detectarea de anomalii ale formei de unda.

Captare, Depanare, Analiza, Documentare

Conexiunea avansata pentru sonde active ofera o flexibilitate exceptionala in captarea tuturor tipurilor de semnal. Utilizatorul poate depana, analiza si documenta problemele folosind abilitatile puternice de masurare si calcul matematic, memoria segmentata a functiei de ordonare si LabNotebook.

Aptitudini de Multi-Instrument

In plus, fata de functionalitatea unui osciloscop traditional, WaveSurfer 3000 are o varietate de aptitudini specifice unui multi-instrument, incluzand generarea de forme de unda cu generator de functii integrat, analiza protocol cu declansare si decodare de date de tip serial, analiza logica cu disponibilitatea unei optiuni de semnal mixt pe 16 canale si masuratori de voltmetru digital.

Protectie a Investitiilor pentru Cerinte in Continua Dezvoltare

Pe masura ce cerintele utilizatorului evolueaza, instrumentele trebuie sa se adapteze lor. WaveSurfer 3000 asigura protectie maxima a investitiilor prin actualizarile de latime de banda disponibile, si adaugarea abilitatilor de teren, precum MSO, generarea de functii si declansarea si decodarea datelor de tip serial.

Afisare Rapida si Intensiva a Formelor de Unda

Viteza mare de actualizare a formei de unda a osciloscoapelor WaveSurfer 3000 simplifica detectarea si identificarea anomaliilor. Modificarea rapida a formelor de unda se poate observa si inspecta vizual cu usurinta.

Teledyne LeCroy WaveSurfer 3000 Waveform 1

Redare a Formei de Unda cu Functia de Istoric

Utilizatorul poate derula inapoi in timp folosind functia „History”, pentru a vizualiza forme de unda precedente si izola anomalii. Prin utilizarea cursorului si parametrilor de masurare, cauza problemelor poate fi identificata cu usurinta. Functia „History” este disponibila in permanenta la simpla apasare a unui buton, fara a fi nevoie de activare ce poate duce la omiterea unor forme de unda.

Functia Avansata de Cautare „WaveScan”

WaveScan contine functii puternice de masurare si cautare pentru analiza si identificarea anomaliilor formelor de unda. Utilizatorul poate „scana” evenimente ce nu pot fi declansate, de regula, in hardware, nici macar dupa ore sau zile de cautare. Se pot seta conditii complexe, vizualiza rezultatele cautarilor in cadrul formei de unda sau a unui tabel si se poate redimensiona vizual pentru observarea unui eveniment.

Instrumentul de Documentare „LabNotebook”

LabNotebook este o unealta ce poate fi activata prin simpla apasare a unui buton, destinata stocarii si redarii formelor de unda, masuratorilor si setarilor, fara a fi necesara navigarea prin numeroase meniuri. Formele de unda stocate pot fi masurate si analizate ulterior atat pe osciloscop, cat si offline folosind aplicatia de PC WaveStudio.

Captura Avansata a Formelor de Unda prin Functia de Insiruire

Functia de ordonare este utilizata pentru stocarea formelor de unda in memoria segmentata. Aceasta functie este ideala pentru captarea impulsurilor rapide in succesiuni rapide sau captarea evenimentelor separate de intervale mari

de timp. Timpul de declansare si distanta temporala dintre segmente este afisata in scopul unei perspective mai amanuntite.

Conexiune Avansata pentru Sonde Active

Conexiunea avansata pentru sonde active ofera o flexibilitate exceptionala in masurarea tensiunilor inalte, frecventelor inalte, intensitatii sau semnalelor diferentiale.

Calcule Matematice si Masuratori Puternice

Cu un pachet bogat de functii matematice si parametri de masurare, WaveSurfer 3000 poate masura si analiza orice aspect al formelor de unda analogice sau digitale. In plus, WaveSutfer 3000 asigura functii de statistica, histicoane si tendinte pentru a evidentia felul in care formele de unda se modifica in timp.

Analiza Protocol cu Declansator Serial si Decodare

Instrumentul poate decoda numeroase protocoale serial direct in forma de unda, cu ajutorul segmentului de acoperire intuitiv si codat pe baza culorilor ce prezinta informatii in cod binar, hexadecimal sau ASCII. Pot fi decodate formele lungi de unda si redimensionate vizual pentru a observa decodarea precisa, octet-cu-octet. Declansatorul serial poate fi folosit pentru izolarea anumitor adrese si date. Informatia decodata poate fi afisata in mod convenient intr-un tabel interactiv.

Integrarea Generarii de Forme de Unda

Generatorul integrat de functii WaveSource asigura abilitati de creere a formelor de unda de pana la 25 MHz si 125 MS/s si include abilitatea de a transfera fisiere in format CSV, salvate de pe un osciloscop, pentru a genera forme de unda arbitrare. Toate comenzile WaveSource sunt integrate direct in osciloscop cu o interfata de utilizare in stilul generatoarelor de functii dedicate. Teledyne LeCroy WaveSurfer 3000 Waveform Generation

Analiza Logica si MSO cu 16 Canale

Odata cu evolutia in complexitate a sistemelor inglobate, abilitatile puternice de decodare ale semnalului mixt au devenit un aspect esential al osciloscoapelor moderne. Cele 16 canale logice integrate pot fi folosite pentru a capta, vizualiza si masura semnalele digitale si decoda, totodata, canalele seriale de transmisie alaturi de canalele analogice, pentru o depanare de semnal mixt.

Voltmetru Digital

Optiunea „Digital Voltmeter” activeaza un voltmetru digital integrat, cu canale cu 4 cifre si un contor de frecventa cu 5 cifre ce opereaza prin intermediul acelorasi sonde, atasate deja canalelor osciloscopului. Masuratorile in timp real pot fi vizualizate in permanenta pe ecran sau se pot afisa mai multe detalii pe un afisaj cu interfata de utilizator dedicata. Masuratorile continua sa fie transferate chiar si atunci cand sistemul de declansare este oprit. Codul de licenta pentru DVM poate fi descarcat fara a plati, de pe adresa teledynelecroy.com/redeem/dvm/.

Dimensiuni fizice:

Dimensiuni (HWD): 350 mm x 1450 mm x 220 mm
(8.66" x 13.78" x 5.71")
Masa: 4.81 kg. (10.6 lbs.)

Garantie si service

Garantie si service timp de 3 ani.
Este recomandata calibrarea anuala a dispozitivului.
Programele optionale de service includ servicii de garantie si calibrare extinsă.

Accesorii Compatibile:

Sonde:

Sonde Active de Tensiune

ZS1000-QUADPAK - Set de 4 Sonde Active ZS1000 de Mare Impedanta 1GHz
ZS1000 - Sonda Activa de Tensiune 1 GHz, 0.9 pF, 1 MOhm

Sonde Diferentiale (<=1.5 GHz)

AP033 - Sonda Diferentiala 500 MHz
ZD200 - Sonda Diferentiala Activa ±20 V, 200 MHz, 3.5 pF, 1 MOhm
ZD1000 - Sonda Diferentiala Activa ±8 V, 1 GHz, 1.0 pF

Sonde de Curent

DSC015 - Sursa de Calibrare prin Aliniere pentru CP030, CP031, CP030A, CP031A si AP015
CP150 - Sonda de Curent 150 A, 10 MHz, AC/DC, 150 A rms, 500 A Varf Impuls, Cablu de 2 m
CP500 - Sonda de Curent 500 A, 2 MHz, AC/DC, 500 A rms, 700 A Varf Impuls, Cablu de 6 m
CP030 - Sonda de Curent 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
CP031 - Sonda de Curent 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
CP030A - Sonda de Curent de Inalta Sensibilitate 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
CP031A - Sonda de Curent de Inalta Sensibilitate 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m

Sonde Diferentiale de Inalta Tensiune

AP031 - Sonda Diferentiala de Inalta Tensiune 700 V, 25 MHz (÷10, ÷100)
AP300 - Sonda Diferentiala de Inalta Tensiune 1 kV, 20 MHz
AP305 - Sonda Diferentiala de Inalta Tensiune 1 kV, 100 MHz
HVD3102 - Sonda Diferentiala de Inalta Tensiune 1 kV, 25 MHz
HVD3106 - Sonda Diferentiala de Inalta Tensiune 1 kV, 120 MHz
HVD3106-6M - Sonda Diferentiala de Inalta Tensiune 1 kV, 80 MHz, Cablu de 6 m
HVD3605 - Sonda Diferentiala de Inalta Tensiune 6 kV, 100 MHz
HVD3102-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 25 MHz, fara Accesorii pentru Varf
HVD3106-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 120 MHz, fara Accesorii pentru Varf
HVD3206 - Sonda Diferentiala de Inalta Tensiune 2 kV, 120 MHz

Sonde de Inalta Tensiune

HVP120 - Sonda Pasiva de Inalta Tensiune 400 MHz, 1kV Vrms
PPE4KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
PPE5KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
PPE6KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi

Sonde Pasive

PP019-1 - Sonda Pasiva pentru WaveSurfer 3000 10:1, 10 MOhm, 250 MHz
PP020-1 - Sonda Pasiva pentru WaveSurfer 3000 10:1, 10 MOhm, 500 MHz
Adaptoare de Sonda
TPA10 - Adaptor de Sonda TekProbe catre ProBus
TPA10-QUADPAK - Set de 4 Adaptoare de Sonda TekProbe catre ProBus. Include geanta de protectie si transport.

Alte Accesorii Compatibile:

WS3K-MSO - Sonda de Semnal Mixt si Accesorii pentru WaveSurfer 3000
USB2-GPIB - Adaptor Extern USB 2.0 catre GPIB IEEE 488.2
WS3K-AUTO - Pachet de Declansare si Decodare CAN si LIN pentru WaveSurfer 3000
WS3K-CAN FDbus TD - Pachet de Declansare si Decodare CAN TD pentru WaveSurfer 3000
WS3K-EMB - Pachet de Declansare si Decodare I2C, SPI, UART si RS-232 pentru WaveSurfer 3000
WS3K-FlexRayBus TD - Pachet de Declansare si Decodare FlexRay pentru WaveSurfer 3000
WS3K-FG - Generator de Functii pentru WaveSurfer 3000
OC1021-A - Carucior de Transport pentru Osciloscop
WS3K-SOFTCASE - Geanta de Protectie si Transport WaveSurfer 3000
WS3K-RACK - Set de Montare in Raft pentru WaveSurfer 3000
PK400-0 - Set de Sonde cu Prindere de Dimensiuni Foarte Mari. Include 22 de sonde.
PK400-1 - Set de Sonde cu Prindere de Dimensiuni Mari pentru distanta de 2.54 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
PK400-2 - Set de Sonde cu Prindere de Dimensiuni Medii pentru distanta de 1.0 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
PK400-3 - Set de Sonde cu Prindere de Dimensiuni Mici pentru distanta de 0.2 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.

Set de Sonde cu Prindere de Dimensiuni Mici pentru distanta de 0.2 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.

Model WaveSurfer	3014Z	3024Z		3034Z		3054Z			3104Z
Deflexie verticală:
- bandă de frecvenţă	100 MHz	200 MHz		350 MHz		500 MHz			1 GHz
- canale analogice	4 canale
- canale digitale	16 canale digitale cu opţiunea MSO
- mod de operare	CH1, CH2, (CH3, CH4), DUAL, ADD, SUB, MULT, DIV, X-Y, FFT (analiză spectrală), MATH (funcţii matematice)
- timp de creştere	3.5 ns		1.75 ns		1 ns		800 ps	430 ps
- sensibilitate intrare	50 Ω: 1mV/div - 1 V/div / 1 MΩ: 1 mV/div - 10 V/div
- tensiune max. intrare	50Ω ± 5 Vrms ± 10 V la vârf , 1 MΩ, 400 V max (DC + vârf AC ≤ 10 kHz )
- acurateţe câştig c.c.	± 1.5 % x FS
- rezoluţie verticală	8 biţi, până la 11 biți în modul ERES (enhanced resolution)
- rata de eşantionare	1GS/s (2GS/s în mod interleaved)		2 GS/s (4 GS/s în mod interleaved)
- mod de achiziţie	Real Time (timp real), Roll, RIS (Random Interleaved Sampling), Sequence (memorie segmentată, până la 1000 segmente cu timp intersegment de 1μs)
Deflexie orizontală:
- lungime înregistrare	10 Mpuncte / canal și 20 Mpuncte în mod interleaved
- bază de timp în timp real	5ns / div – 100s / div	2ns / div – 100s / div				1ns / div – 100s / div			500ps / div – 100s / div
- bază de timp în mod RIS	5ns / div – 10ns / div	2ns / div – 10ns / div				1ns / div – 10ns / div			500ps / div – 10ns / div
- bază de timp în mod Roll	Până la 100 s/div (roll mode este selectabil la ≥ 50 ms/div)
- precizie bază de timp	±10 ppm
Sincronizare / triggerare:
- tip sincronizare	Edge, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), Runt, Slew Rate, Interval (Signal sau Pattern), Dropout, Qualified (State sau Edge); External şi Ext/5 support edge trigger only.
- mod sincronizare	AUTO, NORMAL, SINGLE, STOP,
- triggere seriale - opţional	I²C, SPI, UART, RS232 ( cu opţiunea WS3K-EMB ) CAN, LIN ( cu opţiunea WS3K-AUTO ) CAN FD – (cu optiunea WS3K-CAN FDbus TD ) FlexRay – ( cu opțiunea WS3K-FlexRaybus TD )
- trigger delay	Pre: 0…100% x FS, Post: 0…10.000 diviziuni

Afişare:
- digitală	monitor flat TFT-LCD color 10.1”, 1024 x 600; funcţie “touch-screen” (operare cu degetul pe ecran, sau cu mouse)
- măsurători automate	perioadă, frecvenţă, lăţime puls +/-, timp creştere / scădere, factor de umplere +/-, supracreştere +/-, High, Low, Skew, maxim, minim, vârf-vârf, amplitudine, valoare medie, medie/ciclu, valoare efectivă, efectivă/ciclu, lăţime salvă, arie. De asemenea, se pot adăuga statistici şi histonici la măsurători (afişare 6 parametri simultan)
- cursoare	bare orizontale, verticale
Alte facilităţi:
Facilităţi	- WaveScan (scanare formă de undă şi analiză online, permite localizarea evenimentelor deosebite dintr-o captură ) - LAB-NOTEBOOK inclusă (instrument de salvare şi arhivare date utile, adăugare notiţe pe ecranele salvate) - Pass/Fail Mask Testing – funcție standard ce permite identificarea problemelor și marchează locația
Generator de semnal integrat – optional cu opţiunea WS3K-FG	Bandă de frecvenţă 25 MHz, 1 canal, 125 MS/s rezoluţia frecvenţei, 14 biţi rezoluţie vertical. Forme de undă generate: sinus, pătrat, puls, rampă, zgomot, DC
	Sinus	1 μHz - 25 MHz
	Dreptunghi / impuls	1 μHz - 10 MHz
	Rampă / triunghi	1 μHz - 300 KHz
	Zgomot	25 MHz (-3dB)
	Rezolutie 1μHz, acurateţe ± 50ppm, amplitudine 4 mVpp - 6 Vpp (HiZ) / 2 mVpp - 3 Vpp (50 Ω), acurateţe verticală ±(0.3dB + 1 mV),
Canale digitale – optional cu opţiunea MSO	- 16 canale digitale - TTL(+1.4V), CMOS (+2.5 V) - Tensiune maximă de intrare ±30V vârf - Acurateţe ±3%
	- Domeniu dinamic de intrare ±20V
	- Impedanţă de intrare 100 kΩ \|\| 5 pF
	- Frecvenţă maximă de intrare 125MHz
	- Rată de eşantionare 500 MS/s
	Lungime înregistrare: 10MS - 16 canale
	- Lăţime de bandă detectare impuls min 4ns
Interfaţă intuitivă şi nouă MAUI	Detectare avansată anomalii: - Update rapid formă de undă - 130k wfms/sec - Mod HISTORY – waveform playback - Funcţie – WaveScan Seturi de funcţii superioare: - LabNotebook - Mod secvenţă - Funcţii matematice şi de măsură Instrument multifunctional - Analiză date seriale – trigger & decode - Generator de funcţii - Analizor Logic Bandă de frecvenţă upgradabilă
Funţii matematice	Până la 2 simultan: Sumă, Diferenţă, Produs, Ratio, Valoare absolută, Medie, Derivativă, Envelope, Floor, Integral, Invert, Reciprocă, Rescale, Roof, SinX/x, ridicare la pătrat, rădăcină pătrată, Trend, Zoom şi FFT (până la 1 Mpts spectru, ferestre VonHann şi FlatTop)

Generalităţi:
Alimentare	100-240 VAC / 50-60Hz
Accesorii incluse	sonde 10:1 (1 buc./ canal), cordon de alimentare, manual de utilizare, certificat de calibrare de la producător
Garanţie	3 ani osciloscopul, 1 an accesoriile
