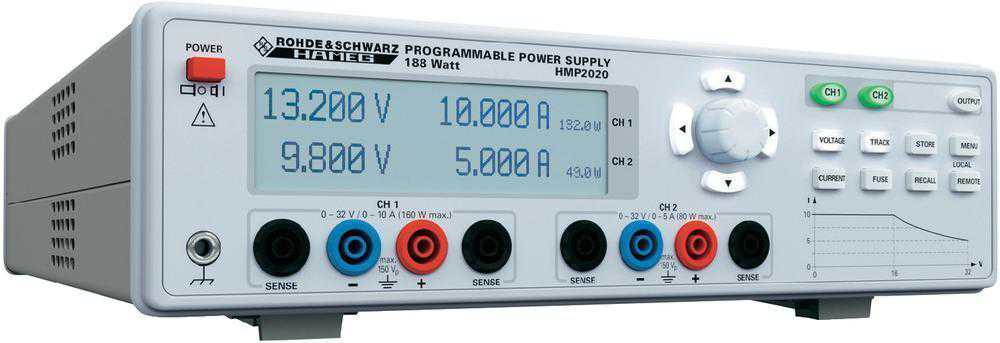

Rohde & Schwarz HMP2020 Sursa de tensiune dubla, programabila

Rohde and schwarz logo

Sursa de putere programabila cu 2 canale

HMP2020

Caracteristici generale

HMP2020: 1 × 0 V de la 32 V/0 A pana la 10 A; 1 × 0 V de la 32 V/0 A pana la 5 A (188 W)
Valori in timp real de tensiune, curent si putere
Rezolutie inalta de setare si citire: 1mV si 0.1/0.2/1.0 mA (in functie de model si curent)
Siguranta fuzibila electronica liber combinabila pentru toate canalele
Timp de rupere pana la 250 ms
Functie EasyArb direct programabila pe dispozitiv
Software PC (gratuit) pentru generare usoara a formelor de unda definite de user
Protectie independenta reglabila de supratensiune pentru fiecare canal
Oparare avansata in paralel sau in serie prin intermediul urmaririi V/I
Conectori frontali: 4 mm (0.16 in) prize de siguranta
Conectori in partea din spate, inclusiv cei de sens pentru toate canalele
USB/RS-232 cu interfata dubla, control de la distanta prin comenzi bazate pe SCPI

Model	HMP 2020	HMP 2030	HMP 4030	HMP 4040
Tip sursă	dublă, programabilă	triplă, programabilă	triplă, programabilă	cvadruplă, programabilă
Tensiune reglabilă	2 x 0…32 V	3 x 0…32 V	3 x 0 ... 32 V	4 x 0 ... 32 V
Curent reglabil	Canal 1: 0...10 A Canal 2: 0...5 A	3 x 0…5 A	3 x 0…10 A	4 x 0…10 A
Putere totală de ieșire	188 W	188 W	384 W	384 W
Putere maximă per canal	Canal 1: 160 W Canal 2: 80 W	80 W	160 W	160 W
Tensiune maximă în operare în serie	64 V	96 V	96 V	128 V
Curent maxim în operare în paralel	15 A	15 A	30 A	40 A
Rezoluţie minimă	1 mV, 0.2 mA	1 mV, 0.1 mA	1 mV, 0.2 mA	1 mV, 0.2 mA
Acurateţe	± 0.05 % ± 5mV / 0.1% ± 5mA
Timp de procesare	< 50 ms
Stabilitate la variaţia sarcinii	Tensiune: < 0.01% + 2mV Curent: < 0.01% + 250μA
Stabilitate la variaţia reţelei	Tensiune: < 0.01% + 2mV / < 0.01% + 250μA Curent: < 0.01% + 2mV / < 0.01% + 250μA
Riplu	Curent: < 1 mA_rms Tensiune: (3 Hz…100 kHz): < 250 μV_rms / tipic < 150 μV_rms (3 Hz…20 MHz): tipic < 1.5 mV_rms
Facilităţi speciale	tracking, easyARB (generare semnal arbitrar), protecţie electronică inteligentă “FUSE-link”
Generator de semnal arbitrar	DA, parametri: tensiune, curent, timp, memorie 128 puncte
Afişaj	LCD, 240 x 64 pixeli		LCD, 240 x 120 pixeli
Interfaţă	Standard: interfață duală USB/LAN Opțional: USB/RS-232 (HO720), GPIB (HO740)
Dimensiuni / Greutate	285x95x405 mm / 7.8 Kg	285x95x405 mm / 8 Kg	285x136x405 mm / 12.4 Kg	285x136x405 mm / 12.8 Kg
Garanție	3 ani echipamentul, 1 an accesoriile
Accesorii incluse la livrare	Cablu de alimentare, ghid de utilizare rapidă
