Metrel MI 2792A PowerQ4 Plus

metrel logo







*Acest produs nu mai face parte din portofoliul ARC Brasov



MI 2792A PowerQ4 Plus este un aparat de control al calitatii de putere, varf de gama. Avand 4 canale de curent si 4 de tensiune instrumentul se preteaza localizarii, anticiparii si depanarii problemelor ce pot aparea in cazul sistemelor monofazate sau trifazate de distributie a puterii. Toate cele 4 canale de curent au abilitatea de a recunoaste automat clemele ale caror plaja poate fi setata din meniul instrumentului. Designul solid face ca dispozitivul sa poata fi folosit pe teren. Poate functiona pana la 15 ore cu o singura reincarcare a bateriei. Parametrii instrumenului pot fi setati direct din instrument, prin aplicatia PowerView sau de la distanta cu ajutorul conexiunii optionale prin modem GPRS. Instrumentul este in conformitate cu standardele de calitate a puterii IEC 61000-4-30, Clasa A si are un profil de inregistrare predefinit pentru inspectiile EN 50160.


Functii de masurare

  • Tensiune: TRMS, de varf, coeficientul limita (4 canale);
  • Curent: TRMS, de varf, coeficientul limita (4 canale);
  • Puterea (activa, reactiva, virtuala);
  • Cos ϕ pentru factorul de putere;
  • Analiza armonica pana la rangul 50, masuratori THD;
  • Energie (activa, reactiva, generata, consumata);
  • Analiza calitatii de putere in concordanta cu EN 50160;
  • Captarea si inregistrarea evenimentelor petrecute la sursa de curent (opriri, intreruperi, perturbatii);
  • Monitorizarea socurilor de curent de anclansare si inregistrarea pana a 10 alarme ajustabile;
  • Afisarea si crearea instantaneelor in cazul udelor;



Caracteristici generale:

  • 4 canale de tensiune cu plaja larga de masurare: 0 ... 1000Vrms (CAT II/1000V);
  • 4 canale de curent cu suport pentru recunoasterea automata a clemei si selectare a gamei;
  • Conformitate cu standardul de calitate a puterii IEC 61000-4-30, Clasa S/A;
  • Profil de inregistrare predefinit pentru inspectiile EN 50160;
  • Masuratori de putere in concordanta cu IEC 61557-12 si IEEE 1448;
  • 8 canale simultane – conversie AD in 16 biti pentru masuratori precise de putere (eroare minima de defazaj).
  • Componenta de inregistrat puternica si simpla de folosit cu memorie de 8MB si posibilitatea de a inregistra pana la 524 de semnaturi diferite ale calitatii de putere.
  • Instrument de masurare si inregistrare a semnalelor de retea de alimentare si a interarmonicelor;
  • Sonda de temperatura pentru masurarea temperaturii in cadrul testarii transformatoarelor, bateriilor de condensatoare, etc.
  • Depanare eficienta datorita afisarii pe ecran a tendintelor, evenimentelor captate in timp ce inregistrarea se desfasoara in fundal.
  • Masuratori in 4 cadrane (generator si sarcina cu caracter capacitiv sau inductiv)
  • Instrumente eficiente de depanare: componenta de inregistrare a undelor
  • Captare a evenimentelor de tensiune sau a alarmelor definite de catre utilizator.
  • Memoria interna permite un timp de inregistrare de pana la 4 saptamani.
  • Instrumentul sau un grup de instrumente pot fi controlate si programate de la distanta cu ajutorul modemului GPRS.
  • Alimentare autonoma(pe baterie) de pana la 15 ore.
  • PC PowerView asigura cea mai simpla cale de a descarca, vizualiza si analiza datele masurate si totodata de a printa rapoarte ale testarilor.



Software

  • Platforma PowerView PC SW contine un pachet de functii necesare evaluarii profunde a fenomenelor ce tin de calitatea puterii si crearea rapoartelor complete:
  • Descarcare de date
  • Raport predefinit al testarii de calitate a puterii EN50160
  • Imbinarea datelor
  • Transfer al datelor de testare catre alte aplicatii (MS Excel, MS Word, etc.)
  • Filtrarea datelor inregistrare
  • Instrument pentru repararea rezultatelor descarcate pentru a preveni pierderi de date in timpul transmiterii


Dimensiuni (Latime x Inaltime x Lungime): 220 x 115 x 90 mm
Masa: 0.65 Kg

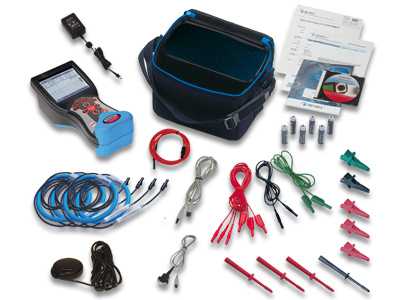

Pachetul de livrare MI 2792A include:

  • Instrument PowerQ4 Plus
  • Cleme de curent monofazate flexibile 3000/300/30 A (A 1227), 4 buc
  • Receptor GPS
  • Sonda de testare, 3 buc (rosu)
  • Sonda de testare, 1 buc (negru)
  • Cleste, 1 buc (negru)
  • Cleste, 1 buc (verde)
  • Cleste, 3 buc (rosu)
  • Cablu de masurare a tensiunii, 3 buc (rosu)
  • Cablu de masurare a tensiunii, 1 buc (negru)
  • Cablu de masurare a tensiunii, 1 buc (verde)
  • Sonda de temperatura, 1 buc
  • PC SW PowerView
  • Cabluri RS232 si USB
  • Alimentator de putere
  • Baterii reincarcabile NiMH, 1.2V, 6 buc
  • Borseta de transport
  • Manual de instructiuni
  • Certificat de calibrare

mi 2792a delivery pack

mi 2792 specificatii tehnice
