*Acest produs nu mai face parte din portofoliul ARC Brasov
MI 2792 PowerQ4 Plus este un aparat de control al calitatii de putere, varf de gama. Avand 4 canale de curent si 4 de tensiune instrumentul se preteaza localizarii, anticiparii si depanarii problemelor ce pot aparea in cazul sistemelor monofazate sau trifazate de distributie a puterii. Toate cele 4 canale de curent au abilitatea de a recunoaste automat clemele ale caror plaja poate fi setata din meniul instrumentului.
Caracteristici generale:
Functii de masurare:
- Tensiune: TRMS, de varf, coeficientul limita (4 canale);
- Curent: TRMS, de varf, coeficientul limita (4 canale);
- Puterea (activa, reactiva, virtuala);
- Cos ϕ pentru factorul de putere;
- Analiza armonica pana la rangul 50, masuratori THD;
- Energie (activa, reactiva, generata, consumata);
- Analiza calitatii de putere in concordanta cu EN 50160;
- Captarea si inregistrarea evenimentelor petrecute la sursa de curent (opriri, intreruperi, perturbatii);
- Monitorizarea socurilor de curent de anclansare si inregistrarea pana a 10 alarme ajustabile;
- Afisarea si crearea instantaneelor in cazul udelor;
Caracteristici
- 4 canale de tensiune cu plaja larga de masurare: 0 ... 1000Vrms (CAT II/1000V);
- 4 canale de curent cu suport pentru recunoasterea automata a clemei si selectare a gamei;
- Conformitate cu standardul de calitate a puterii IEC 61000-4-30, Clasa S/A;
- Profil de inregistrare predefinit pentru inspectiile EN 50160;
- Masuratori de putere in concordanta cu IEC 61557-12 si IEEE 1448;
- 8 canale simultane – conversie AD in 16 biti pentru masuratori precise de putere (eroare minima de defazaj).
- Componenta de inregistrat puternica si simpla de folosit cu memorie de 8MB si posibilitatea de a inregistra pana la 524 de semnaturi diferite ale calitatii de putere.
- Instrument de masurare si inregistrare a semnalelor de retea de alimentare si a interarmonicelor;
- Sonda de temperatura pentru masurarea temperaturii in cadrul testarii transformatoarelor, bateriilor de condensatoare, etc.
- Depanare eficienta datorita afisarii pe ecran a tendintelor, evenimentelor captate in timp ce inregistrarea se desfasoara in fundal.
- Masuratori in 4 cadrane (generator si sarcina cu caracter capacitiv sau inductiv)
- Instrumente eficiente de depanare: componenta de inregistrare a undelor
- Captare a evenimentelor de tensiune sau a alarmelor definite de catre utilizator.
- Memoria interna permite un timp de inregistrare de pana la 4 saptamani.
- Instrumentul sau un grup de instrumente pot fi controlate si programate de la distanta cu ajutorul modemului GPRS.
- Alimentare autonoma(pe baterie) de pana la 15 ore.
- PC PowerView asigura cea mai simpla cale de a descarca, vizualiza si analiza datele masurate si totodata de a printa rapoarte ale testarilor.
Software
- Platforma PowerView PC SW contine un pachet de functii necesare evaluarii profunde a fenomenelor ce tin de calitatea puterii si crearea rapoartelor complete:
- Descarcare de date
- Raport predefinit al testarii de calitate a puterii EN50160
- Imbinarea datelor
- Transfer al datelor de testare catre alte aplicatii (MS Excel, MS Word, etc.)
- Filtrarea datelor inregistrare
- Instrument pentru repararea rezultatelor descarcate pentru a preveni pierderi de date in timpul transmiterii
Dimensiuni (Latime x Inaltime x Lungime): 220 x 115 x 90 mm
Masa: 0.65 Kg

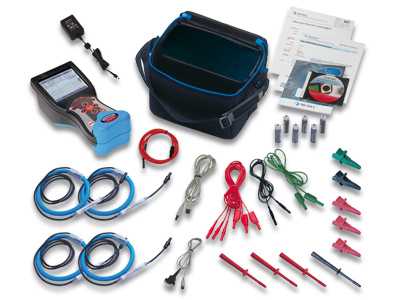

Pachetul de livrare MI 2792 include:
- Instrument PowerQ4 Plus
- Cleme de curent monofazate flexibile 3000/300/30 A (A 1227), 4 buc
- Sonda de testare, 3 buc (rosu)
- Sonda de testare, 1 buc (negru)
- Cleste, 1 buc (negru)
- Cleste, 1 buc (verde)
- Cleste, 3 buc (rosu)
- Cablu de masurare a tensiunii, 3 buc (rosu)
- Cablu de masurare a tensiunii, 1 buc (negru)
- Cablu de masurare a tensiunii, 1 buc (verde)
- Sonda de temperatura, 1 buc
- PC SW PowerView
- Cabluri RS232 si USB
- Alimentator de putere
- Baterii reincarcabile NiMH, 1.2V, 6 buc
- Borseta de transport
- Manual de instructiuni
- Certificat de calibrare
|
|
