KoCoS ACTAS C8-Stationary test system for sequential final factory tests and function tests on up to 8 drives

 Sistemul de testare staționar pentru efectuarea testelor din fabrică și testele de funcționare secvențială finală de până la 8 unități. Sistemul de test drive este operat și controlat cu software-ul de operare Actas 2.50. Poziția de încercare este selectată folosind metoda multiplex. Sistemul de testare se poate produce unitatea  de control cu ajutorul unui modul logic. Acest lucru face posibil pentru a testa orice unitate, chiar dacă nu există nici o unitate de control.

Intrări și ieșiri pentru fiecare poziție de antrenare

Ieșiri de comandă:

• 3  statuturi  de afișare prin intermediul contactelor de semnalizare
• 1  închidere de  comandă
• 1  comandă de deschidere
• 1  control al motorului
• 2 ieșiri analogice (0 ... 10 V)

Analog / intrari elementare:

• 1 intrare de măsurare a curentului  motorului
• 1 intrare de măsurare a tensiunii motorului
• 1 intrare de control de măsurare a curentului
• 1 intrare de control de măsurare a tensiunii
• 1 intrare incrementala

Intrări binare ( fără potențial):

•  4 detectare a poziției
• 1 control de activare
• 8 contacte auxiliare
• 3 x 2 contacte principale și rezistive

Intrări binare:

• 4 contacte de control

Proiectare  de cabinet

Actas CF8 este montat într-un dulap standard de 38 U. Toate interfețele pentru conectarea unităților  care urmează să fie testate sunt furnizate pe panourile de conectare standard, sub forma unor conectori multi-contact. Sistemul de acționare poate fi pornit și oprit manual, cu ajutorul unui control de la distanță. Panourile indicatoarelor cu  LED afișează starea curentă  la toate unitățile.

Toate tensiunile externe pot fi oprite prin intermediul unui buton de OPRIRE DE URGENȚĂ. Un dispozitiv de comutație de siguranță este integrat pentru întreruperea circuitului electric de siguranță. Ea îndeplinește cerințele pentru utilizare internațională, prin certificarea BG, UL, cUL, CCC și Gost. Există, de asemenea, o siguranță de intrare binară suplimentara pe panoul de conectare care poate fi folosit pentru a monitoriza un contact ușă externă, de exemplu.

Cabinetul este alimentat printr-un panou de alimentare de la rețea și conectori de industriale multipolare, cu o sarcină maximă de 32 A. Există o ieșire suplimentară de siguranțe de  25 A integrat în circuitul de oprire de urgență pentru furnizarea de surse externe.

Cu un singur pol-unitate de alimentare cu energie sistem de încălzire HCIT 061-1

Sistemul de încălzire Unitate de alimentare cu energie pentru alimentarea cu energie la și testarea consumului  de curent de încălzire anti-condens cu un singur circuit de încălzire. Tensiunea circuitului de încălzire poate fi comutată între 115 VAC și 230 VAC în software-ul Actas. Eliberarea de tensiune a circuitului de încălzire este afișată de LED-uri de pe panoul de comandă.

Voltaj: 115/230 V

Putere: 630 VA

Toate sistemele ACTAS C sunt conforme cu următoarele standarde și orientări:

EN 61010-1: 2011

Cerințe de securitate pentru echipamentul electric de măsurare, de control și de laborator

Partea a 2-201: Prescripții particulare pentru măsurare industriale, control și echipamente de automatizare

EN 61326-1: 2013

Echipamente electrice de măsurare, de control și de laborator - Cerințe EMC

ACTAS C8-Flyer

ACTAS C8-Tehnical Paper

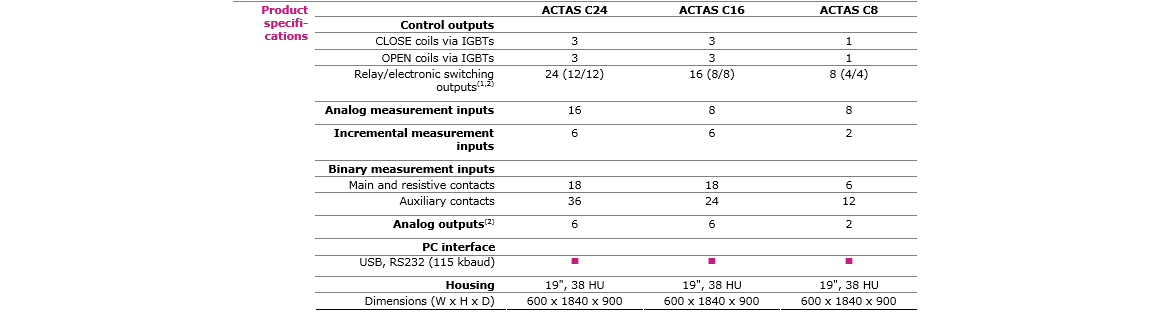

ACTAS C8-Specifications
