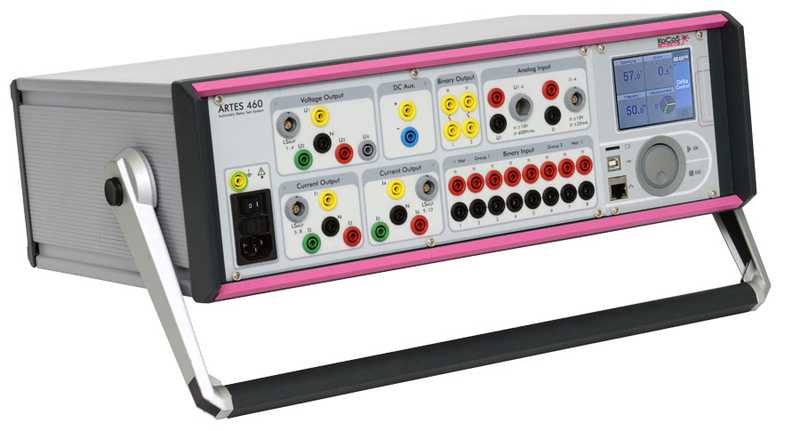

KoCoS ARTES 460 Trusa trifazata digitala pentru verificat relee complexe (max 600V, 32A)

Garantie 12 Luni

kokos logo



Aplicatii:

testarea tuturor funcţiilor de protecţie ale releelor digitale ale liniilor, transformatoarelor de putere, generatoarelor sau motoarelor; testarea releelor de protecţie digitale, diferenţiale, statice şi electromecanice, dispozitive de sincronizare automată, traductoare, contoare; în principal se pot testa următoarele relee (şi nu numai):

- protecţia de distanţă
- protecţia diferenţială
- protecţia de supracurent cu caracteristica dependentă sau invers dependentă
- protecţia directională de curent
- protecţia maximală de curent (supracurent) cu blocaj la minima tensiune
- protecţia de tensiune
- protecţia de minimă / maximă frecvenţă
- protecţia de putere inversă

- protecţia împotriva pierderii excitaţiei



Accesorii optionale:

Protocol comunicaţie IEC 61850 integrat, utilizat în SCADA / SMART GRID



Video Prezentare



TRUSE TRIFAZATE DIGITALE PENTRU VERIFICARE RELEE COMPLEXE:

Model

ARTES 460

ARTES 600

Producător

KoCoS Messtechnik (Germania)



Aplicaţii

testarea tuturor funcţiilor de protecţie ale releelor digitale ale liniilor, transformatoarelor de putere, generatoarelor sau motoarelor; testarea releelor de protecţie digitale, diferenţiale, statice şi electromecanice, dispozitive de sincronizare automată, traductoare, contoare; în principal se pot testa următoarele relee (şi nu numai):

- protecţia de distanţă
- protecţia diferenţială
- protecţia de supracurent cu caracteristica dependentă sau invers dependentă
- protecţia directională de curent
- protecţia maximală de curent (supracurent) cu blocaj la minima tensiune
- protecţia de tensiune
- protecţia de minimă / maximă frecvenţă
- protecţia de putere inversă

- protecţia împotriva pierderii excitaţiei



Surse (separate, izolate galvanic, configurabile independent):



Număr de ieşiri

4 ieşiri de tensiune şi 6 ieşiri de curent, independente



Banda de frecvenţe

c.c. … 3 KHz



Bandă semnale tranzitorii

c.c. … 4 KHz



- rezoluţie minimă frecvenţă

0.001 Hz



- eroare maximă frecvenţă

0.01%



Unghi de fază reglabil

0 ÷ 360°



- rezoluţie minimă defazaj

0.001°



- eroare maximă defazaj

0.05°



Ieşiri de tensiune

4 x 0 ÷ 300 V c.a. / 75 VA

1 x 0 ÷ 600 V c.a. / 150 VA



- rezoluţie minimă tensiune

13 mV



- eroare maximă tensiune

0.05%



- distorsiuni armonice totale

< 0.05%



Ieşiri de curent

6 x 0 ÷ 16 A / 40 VA

3 x 0 ÷ 32 A / 80 VA

6 x 0 ÷ 32 A / 250 VA

3 x 0 ÷ 64 A / 500 VA

1 x 0 ÷ 96 A / 500 VA

- rezoluţie minimă curent

1 mA



- eroare maximă curent

0.05%



Ieşiri de semnal de nivel mic (separate, izolate galvanic, configurabile independent):



Număr de ieşiri

10



Gama de ieşire

0...10 Vvârf



Rezoluţie minimă

300 µV



Distorsiuni armonice totale

< 0.01%



Banda de frecvenţe

c.c. … 3 KHz



Bandă semnale tranzitorii

c.c. … 4 KHz



- rezoluţie minimă frecvenţă

0.001 Hz



- eroare maximă frecvenţă

0.01%



Curentul maxim de ieşire

20 mA



- eroare maximă curent

0.02%



Unghi de fază reglabil

0 ÷ 360°



- rezoluţie minimă defazaj

0.001°



- eroare maximă defazaj

0.05°



Ieşiri de tensiune c.c.:



Gama de ieşire

12V…260V c.c. (protejat la suprasarcină şi scurtcircuit)



Puterea de ieşire

50W (pe tot domeniul), max. 2A



Eroare maximă

5%



Protecţie

la suprasrcină sau scurtcircuit



Intrări analogice:



Număr intrări analogice

2 game comutabile:

4 x 0…±10V / 600Vrms

 4 x 0…±20mA / 0…±10V

2 x 0…±20mA



Eroare maximă

< 0.05%

< 0.05%



Protecţie

izolare galvanică prin circuite izolatoare digitale de mare viteză



Intrări multifuncţionale:

Număr intrări multifuncţionale

-

12 intrări multifuncţionale izolate galvnic, pentru semnale analogice sau digitale

Configurare

-

programabilă sau contact fără semnal (liber de potenţial)

Domenii de măsură

-

2V / 10V / 300V / 600V c.a. / c.c. (bandă de frecvenţe 0…6 kHz)

Domeniu activare (trigger)

-

0…300V c.c.

Eroare maximă

-

< 0.05%

Protecţie

-

izolare galvanică prin optocuploare

Intrări digitale:



Număr intrări digitale

8 intrări digitale

-



Configurare

contacte cu sau fără semnal

-



Domeniu de activare

0…300V c.c.

-



Protecţie

protecţie la unde tranzitorii, protecţie de polaritate, izolare galvanică prin optocuploare

-



Rata de eşantionare

4 KHz

-



Ieşiri digitale:

Număr ieşiri digitale

2 ieşiri digitale pe contacte libere de potenţial sau pe relee izolate galvanic prin optocuploare

2 ieşiri digitale pe contacte libere de potenţial sau pe relee izolate galvanic prin optocuploare

2 ieşiri digitale pe tranzistori

Domeniu activare releu

0…250V c.a. / 8A (rezistiv), respectiv 0…300V c.c. / 8A (50W)

Domeniu activare tranzistor

0…300V c.c. / 50mA

Caracteristici generale:

Afişaj

afişaj digital grafic color încorporat, de înaltă rezoluţie, diagonală 3.5”, touch-screen şi butoane şi joystick

afişaj digital grafic color încorporat, de înaltă rezoluţie, diagonală 5”, touch-screen şi butoane şi joystick

Afişare diagramă fazorială direct pe ecranul trusei

DA

DA

Interfaţă de operare

sistem de operare Windows

sistem de operare Windows

Interfeţe de comunicaţie

USB şi Ethernet, software de bază inclus

USB, 3 x Ethernet, Wi-Fi, software de bază inclus

Module software disponibile în pachetul ARTES V4

- VD Monitor (testare manuală relee prin programare rutine de test)

- IT Monitor (testare automată a releelor de protecţie la supracurenţi)

- IMP Monitor (testare automată a releelor de distanţă)

- TRANSIG Monitor (testarea echipamentelor de protecţie folosind orice semnal deja înregistrat)

- SYNC Monitor (testare automată echipamente de sincronizare)

- DIFF Monitor (testare automată relee diferenţiale de protecţie)

- TD Monitor (testare automată traductoare)

- Smart Sequencer (testare cu secvenţe controlate de eveniment)

- PIC Monitor (determinare automată a valorilor de vârf)

- QU Monitor (testarea protecţiei QU, specifică mai ales instalaţiilor eoliene)

Sincronizare prin GPS

receptor intern GPS opţional

receptor intern GPS inclus



Protocol IEC 61850

DA, posibilitate de integrare în sisteme SCADA / SMART GRID (opţional)



Indicatoare LED

DA, panoul frontal conţine LED-uri care indică starea diferitelor ieşiri sau intrări



Intrări “multi-pole”

intrări special proiectate pentru medii foarte dure, cu protecţii la deformări mecanice, la pătrundere praf sau apă



Protecţii

intrări şi ieşiri izolate galvanic, protecţii la supratensiuni, la suprasarcini, la scurtcircuit şi la unde tranzitorii



Clasa de izolaţie

150V CAT IV, 300V CAT III, 600V CAT II



Tip carcasă

carcasă metalică, robustă, de uz industrial, cu mâner



Greutate

max. 12 Kg

max. 16 Kg

Dimensiuni

470 x 162 x 326 mm

470 x 202 x 326 mm



Temperatura de operare

0 … +50°C



Temperatura de stocare / transport

-20 … +60°C



Umiditate relativă

5% … 90% rH



Tensiunea de alimentare

100 ÷ 265V c.a. (47 ÷ 63 Hz) şi 120 ÷ 265V c.c.



Accesorii incluse

set complet de cabluri de test, de alimentare şi de conectare la calculator, pachet software de testare relee (ARTES V4), valiză robustă de transport
