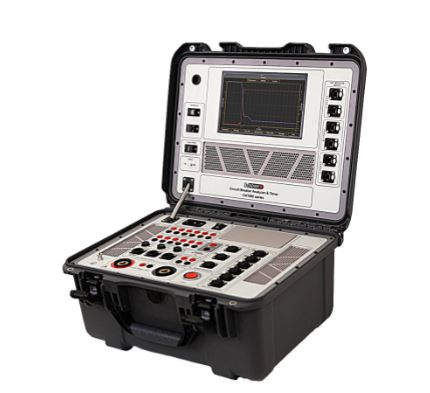

DV Power CAT500 Analizor & temporizator de întreruptoare de circuit

Seria CAT500

Analizoare & temporizatoare întreruptoare de circuit

• Măsurare simultană de sincronizare, rezistență statică și rezistență dinamică pe până la 12 camere de contacte principale în condiții BSG prin utilizarea modulelor CAT
• Economisește timp de testare prin conectarea unui singur cablu și măsurarea simultană
• Măsurarea timpului, mișcării și vibrațiilor
• Testarea tensiunii minime de declanșare (MTV).
• Modul GIS pentru măsurarea temporizării GIS controlat de un singur pol în condiții BSG
• Interfață color cu ecran tactil grafic de 10,1 inchi

Descriere

CAT500 este un nou analizor și temporizator de întreruptoare de circuit de ultimă generație, conceput pentru evaluarea stării tuturor tipurilor de întreruptoare de tensiune medie și înaltă.

Interfața color cu ecran tactil grafic de 10,1 inchi oferă o configurare simplă și intuitivă, execuție și analiza rezultatelor testelor.

Măsurarea simultană a temporizării, a rezistenței statice (de contact) și a rezistenței dinamice a până la 12 camere de întrerupere a întrerupătoarelor de circuit sub tensiune pot fi obținute cu modulele CAT (funcție opțională). Seria CAT500 oferă o selecție ușoară a diferitelor moduri de funcționare:

• Deschis (O)
• Închis (C)
• Reînchis (O-0,3s-C)
• Trip free(CO)
• O-0,3s-CO
• Deschis-Închis (O-C)
• Închis-Deschis (C-O)
• Deschis-Închis-Deschis (O-C-O)

Operațiuni multiple, cum ar fi Deschis-Închis și Deschis-Închis -Deschis, pot fi inițiate utilizând un timp de întârziere predefinit sau prin detectarea poziției contactului unui întreruptor.

Cele șase canale analogice de control al bobinei pot măsura și înregistra simultan curenții bobinei (DESCHIS și ÎNCHIS), până la 35 A AC/DC.

Funcționarea întreruptorului poate fi inițiată în diferite moduri (de exemplu dintr-o cameră de control, printr-un comutator local sau extern printr-un dispozitiv de testare), în funcție de starea de testare. Mai multe declanșatoare de măsurare a timpului sunt disponibile pentru a înregistra o măsurătoare într-o stare de testare diferită:

• declanşator extern
• canale analogice
• canale auxiliare
• canal de control al bobinei

Intrările auxiliare sunt utilizate pentru a monitoriza contactele auxiliare uscate și umede. Micro-ohmmetrul încorporat (funcție opțională de până la 500 A) oferă un curent ridicat pentru măsurarea rezistenței dinamice și statice monofazate, precum și pentru măsurarea temporizării BSG a întrerupătoarelor cu rezervor mort.

Cele șase canale analogice de tensiune suplimentare au patru intervale de tensiune selectabile disponibile (±1 V, ±5 V, ±60 V și ±300 V AC/DC). Sunt folosite pentru a monitoriza:

• Măsurarea rezistenței bobinei (simultan pentru 3 bobine – în timpul secvenței de deschis sau închis)
• Tensiunea bateriei stației de întreruptor,
• Curenți DC și AC în timpul testului „First trip”,
• Alte tipuri de semnale analogice care pot fi relevante.
• Canalele de vibrații/GIS au funcții duble:
• Înregistrați vibrațiile întreruptorului sau
• Furnizați măsurarea temporizării BSG a întrerupătoarelor GIS (substație izolată cu gaz) și a întrerupătoarelor cu rezervor mort.

Aplicații

Lista aplicațiilor instrumentelor include:

• Măsurarea simultană a temporizării a până la 12 contacte principale (4 întreruperi pe fază), inclusiv rezistențe de preinserție (dacă sunt prezente în întreruptor) și 6 contacte auxiliare
• Măsurare simultană a rezistenței statice de până la 12 contacte principale (4 întreruperi pe fază)
• Măsurarea simultană a rezistenței dinamice de până la 12 contacte principale (4 întreruperi pe fază)
• Măsurarea rezistenței rezistențelor de pre-inserție (dacă sunt prezente în întreruptor)
• Evaluarea sincronizării între polii întrerupătorului
• Masurarea simultana a curentilor, tensiunilor si rezistentei bobinei pentru 6 bobine
• Evaluarea stării bateriilor stației prin afișarea grafică a valorii tensiunii
• Măsurarea deplasării, ștergerea contactului, cursa excesivă, rebound, timpul de amortizare și viteza medie a pieselor mobile ale intreruptorului
• Înregistrarea vibrațiilor întreruptorului
• Testul „First trip”.
• Testare tensiune minimă de declanşare
