Morgan Schaffer MYRKOS LAB PACKAGE Analizor pentru gaze dizolvate in uleiul de transformator DGA, varianta de laborator

Tehnologie de măsurare

2 canale – gaz cromatograf

Injectoare micromotorizate şi detectori TCD

Shake Test

Gase măsurate

H2 (hidrogen) CH4 (metan) C2H6 (etan) C2H4 (etilenă)

C2H2 (acetilenă) CO (monoxid de carbon) CO2 (dioxid de carbon) O2 (oxigen) N2 (azot)

Domenii de măsură

H2: 5 - 60,000 ppm

Alte gaze: 1 - 60,000 ppm

O2: 60 - 100,000 ppm

N2: 500 - 100,000 ppm

Repetabilitate

H2: > ±2 ppm sau ±2%

CO2: > ±10 ppm sau ±2%

Alte gaze: > ±2 ppm sau ± 2%

O2: ±60 ppm sau ±2%

N2: ±500 ppm sau ±2%

Acurateţe

H2: ±5 ppm sau ±6%

CO2: ±10 ppm sau ±6%

Alte gaze: ±2 ppm sau ±6%

O2: ±60 ppm sau ±6%

N2: ±500 ppm sau ±6%

Rezolutie

1ppm – toate gazele

Timp de măsurare

2 minute

Calibrare

Cu CALGAZ – butelie de calibrare

Eşantioane

100 ml Shake Test® seringa pentru eşantioane de ulei

Integritate mostre

Folosite direct, individual seringile asigură protecţie la pierder gaz şi contaminare

Filtrare

Filtru de ulei (5 μm)

Filtru interschimbabil de particule (10 μm)

Comunicaţie

Direct sau Ethernet TCP/IP

Software interfaţare

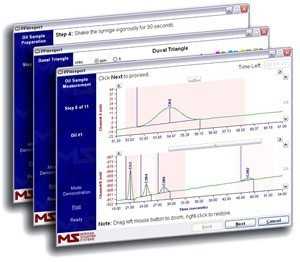

PPMreportTM (Windows XP / Vista / Windows 7 / Windows 8 / Windows 10) asigură controlul instrumentului, achiziţia de date, data management, este unealtă de diagnosticare DGA şi permite emiterea de rapoarte customizate în format PDF.

Management de date şi diagnoză

Inside View – software de diagnosticare integrează datele DGA data de la instrumente de monitorizare şi portabile cu datele de calitate de laborator

Unealta de diagnoză pentru managementul  stării de sanatate a transformatorului

(se comandă separat – opţional ).

Caracteristici

-        Integrează date de la orice analizor DGA de pe piaţă

-        Centralizează datele pentru accesibilitate maximă

-        Execută interpretarea rezultatelor testelor

-        Lansează un index de sănătate configurabil

-        3 tipuri de analiză: DGA (analiză gaze dizolvate), calitate ulei, degradare hȃrtie

-        Aplicaţie web

-        Analiză tendinţă în timp (integrare date din istoricul instalaţiei)

-        Metode de integrare şi interpretare: Duval Triangle, Rogers Ratios

-        Util pentru situaţii în care se compara rezultate diverse (de laborator, de la instrumente care transmit on-line)

Gaz purtǎtor

99.999% He, 80 psig

Temperatură de funcţionare

0...50◦C

Temperatură de stocare

0...75◦C

Durată normată de viaţă

10 ani

Test cădere

1 metru

Termen de garanţie

30 luni

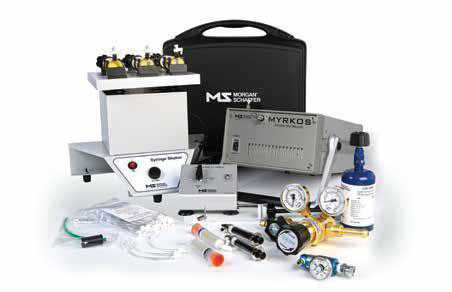

PACHETUL DE LABORATOR – MYRKOS LAB

Ki-ul de calibrare

2 seringi de sticlă (10cc) (BPGA-0046)

1 butelie de calibrare CALGAS (500cc)

  1 regulator Micro-flow pentru CALGAS (BMKS-0009)

  1 CO2 trap for air run

Myrkos Oil Sampling Kit

6 seringi de test (ShakeTest)

4 pungi cu tuburi  de prelevare ulei (25/pungă) (BACC-0005)

1 CO2 Trap – recipient de prelevare, cu blocare CO2 ȋn colț (BPGA-0009)

Kit accesorii pentru metoda Squirt

 Squirt stopper

 Squirt tube

Shaker pentru seringi

Extracție automata a eșantionului

Seringǎ cu system de instalare clip-on

Susține max 3 seringi simultan

Operare cu un buton timp de 2-minute și stop automat

Alimentare 110/220 VAC 50/60 Hz

02-N2 measurement bench top kit

Built-in ergonomic extraction gas port with shut-off valve

4-ft ⅛ in. copper connection line with brass tee

Geantǎ pentru seringi

Susține pȃnǎ la 6 seringi

Regulator presiune He

Conectare CGA 580

4-ft ⅛ in. conexiune linie cupru, valvǎ cu un sens
