Osciloscop Teledyne LeCroy WaveSurfer 3054 Z - 500 MHz, 4 GS/s, 4 Ch, 10 Mpts/ch DSO with 10.1" Wide screen Color Touch Screen Display
Osciloscoapele din seria WaveSurfer 3000 Z au o interfata de utilizare avansata , simplitatea ecranului tactil asingurand acces rapid la functii de depanare ce economisesc timp.
Caracteristici Generale:
MAUI – Un Nou Val de Gandire
MAUI este cea mai avansata interfata de utilizator pentru osciloscop fiind proiectata pentru comenzi tactile; toate comenzile importante ale osciloscopului sunt accesate prin intuitivul ecran tactil. MAUI a fost creat pentru simplitate, scurtaturi ce economisesc timpul, iar dialogurile intuitive fac mai simpla ajustarea setarilor instrumentului. MAUI este proiectat pentru a solutiona; seturile complexe de functii de depanare si analiza ajuta la identificarea problemelor si la gasirea rapida a solutiilor.
Detectare Avansata de Anomalii
Combinand viteza mare de actualizare a formei de unda, 130000 de forme de unda/secunda, cu modul de redare de forme de unda din istoric si functia de cautare si gasire WaveScan, WaveSurfer 3000 este un instrument exceptional pentru detectarea de anomalii ale formei de unda.
Captare, Depanare, Analiza, Documentare
Conexiunea avansata pentru sonde active ofera o flexibilitate exceptionala in captarea tuturor tipurilor de semnal. Utilizatorul poate depana, analiza si documenta problemele folosind abilitatile puternice de masurare si calcul matematic, memoria segmentata a functiei de ordonare si LabNotebook.
Aptitudini de Multi-Instrument
In plus, fata de functionalitatea unui osciloscop traditional, WaveSurfer 3000 are o varietate de aptitudini specifice unui multi-instrument, incluzand generarea de forme de unda cu generator de functii integrat, analiza protocol cu declansare si decodare de date de tip serial, analiza logica cu disponibilitatea unei optiuni de semnal mixt pe 16 canale si masuratori de voltmetru digital.
Protectie a Investitiilor pentru Cerinte in Continua Dezvoltare
Pe masura ce cerintele utilizatorului evolueaza, instrumentele trebuie sa se adapteze lor. WaveSurfer 3000 asigura protectie maxima a investitiilor prin actualizarile de latime de banda disponibile, si adaugarea abilitatilor de teren, precum MSO, generarea de functii si declansarea si decodarea datelor de tip serial.

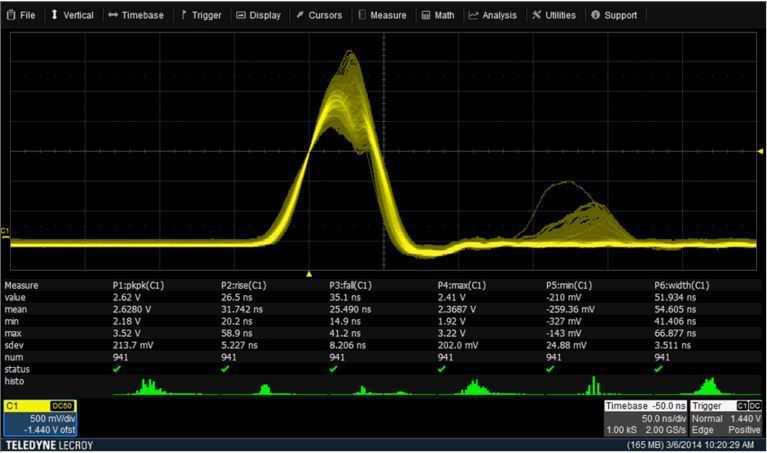

Afisare Rapida si Intensiva a Formelor de Unda
Viteza mare de actualizare a formei de unda a osciloscoapelor WaveSurfer 3000 simplifica detectarea si identificarea anomaliilor. Modificarea rapida a formelor de unda se poate observa si inspecta vizual cu usurinta.
Redare a Formei de Unda cu Functia de Istoric
Utilizatorul poate derula inapoi in timp folosind functia „History”, pentru a vizualiza forme de unda precedente si izola anomalii. Prin utilizarea cursorului si parametrilor de masurare, cauza problemelor poate fi identificata cu usurinta. Functia „History” este disponibila in permanenta la simpla apasare a unui buton, fara a fi nevoie de activare ce poate duce la omiterea unor forme de unda.
Functia Avansata de Cautare „WaveScan”
WaveScan contine functii puternice de masurare si cautare pentru analiza si identificarea anomaliilor formelor de unda. Utilizatorul poate „scana” evenimente ce nu pot fi declansate, de regula, in hardware, nici macar dupa ore sau zile de cautare. Se pot seta conditii complexe, vizualiza rezultatele cautarilor in cadrul formei de unda sau a unui tabel si se poate redimensiona vizual pentru observarea unui eveniment.
Instrumentul de Documentare „LabNotebook”
LabNotebook este o unealta ce poate fi activata prin simpla apasare a unui buton, destinata stocarii si redarii formelor de unda, masuratorilor si setarilor, fara a fi necesara navigarea prin numeroase meniuri. Formele de unda stocate pot fi masurate si analizate ulterior atat pe osciloscop, cat si offline folosind aplicatia de PC WaveStudio.
Captura Avansata a Formelor de Unda prin Functia de Insiruire
Functia de ordonare este utilizata pentru stocarea formelor de unda in memoria segmentata. Aceasta functie este ideala pentru captarea impulsurilor rapide in succesiuni rapide sau captarea evenimentelor separate de intervale mari
de timp. Timpul de declansare si distanta temporala dintre segmente este afisata in scopul unei perspective mai amanuntite.

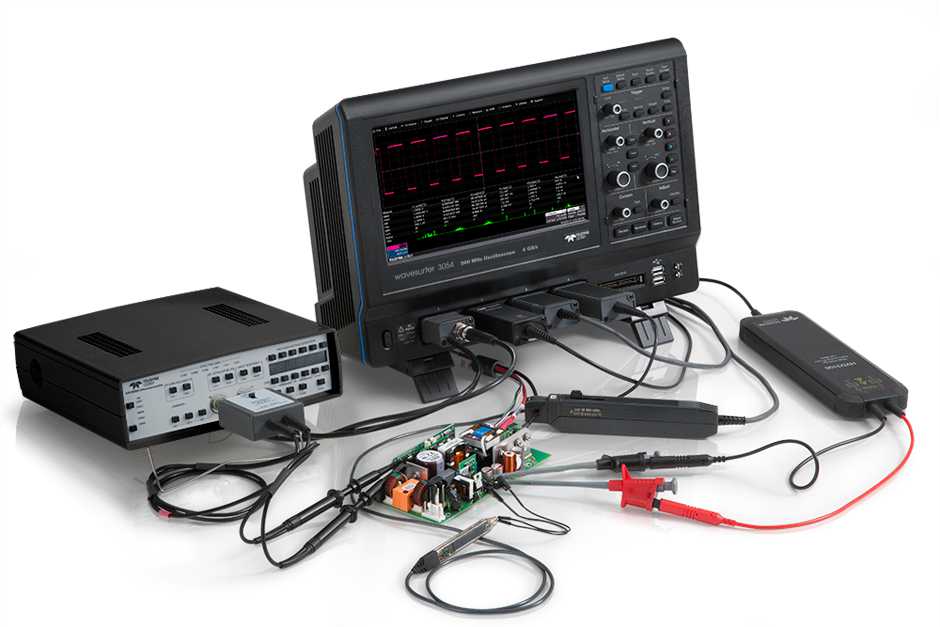

Conexiune Avansata pentru Sonde Active
Conexiunea avansata pentru sonde active ofera o flexibilitate exceptionala in masurarea tensiunilor inalte, frecventelor inalte, intensitatii sau semnalelor diferentiale.
Calcule Matematice si Masuratori Puternice
Cu un pachet bogat de functii matematice si parametri de masurare, WaveSurfer 3000 poate masura si analiza orice aspect al formelor de unda analogice sau digitale. In plus, WaveSutfer 3000 asigura functii de statistica, histicoane si tendinte pentru a evidentia felul in care formele de unda se modifica in timp.

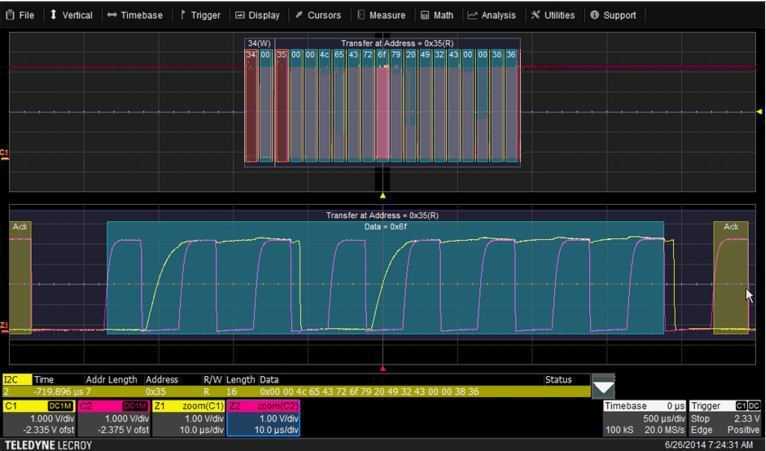

Analiza Protocol cu Declansator Serial si Decodare
Instrumentul poate decoda numeroase protocoale serial direct in forma de unda, cu ajutorul segmentului de acoperire intuitiv si codat pe baza culorilor ce prezinta informatii in cod binar, hexadecimal sau ASCII. Pot fi decodate formele lungi de unda si redimensionate vizual pentru a observa decodarea precisa, octet-cu-octet. Declansatorul serial poate fi folosit pentru izolarea anumitor adrese si date. Informatia decodata poate fi afisata in mod convenient intr-un tabel interactiv.

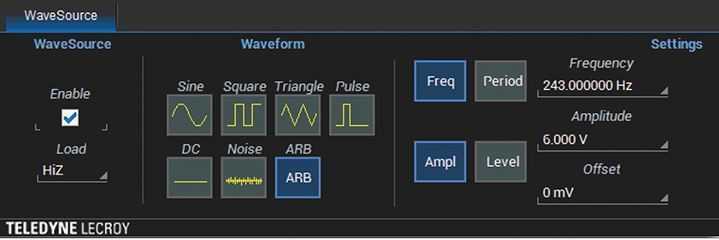

Integrarea Generarii de Forme de Unda
Generatorul integrat de functii WaveSource asigura abilitati de creere a formelor de unda de pana la 25 MHz si 125 MS/s si include abilitatea de a transfera fisiere in format CSV, salvate de pe un osciloscop, pentru a genera forme de unda arbitrare. Toate comenzile WaveSource sunt integrate direct in osciloscop cu o interfata de utilizare in stilul generatoarelor de functii dedicate.
Analiza Logica si MSO cu 16 Canale
Odata cu evolutia in complexitate a sistemelor inglobate, abilitatile puternice de decodare ale semnalului mixt au devenit un aspect esential al osciloscoapelor moderne. Cele 16 canale logice integrate pot fi folosite pentru a capta, vizualiza si masura semnalele digitale si decoda, totodata, canalele seriale de transmisie alaturi de canalele analogice, pentru o depanare de semnal mixt.
Voltmetru Digital
Optiunea „Digital Voltmeter” activeaza un voltmetru digital integrat, cu canale cu 4 cifre si un contor de frecventa cu 5 cifre ce opereaza prin intermediul acelorasi sonde, atasate deja canalelor osciloscopului. Masuratorile in timp real pot fi vizualizate in permanenta pe ecran sau se pot afisa mai multe detalii pe un afisaj cu interfata de utilizator dedicata. Masuratorile continua sa fie transferate chiar si atunci cand sistemul de declansare este oprit. Codul de licenta pentru DVM poate fi descarcat fara a plati, de pe adresa teledynelecroy.com/redeem/dvm/.
Dimensiuni fizice:
Garantie si service
Accesorii Compatibile:
Sonde:
Sonde Active de Tensiune
Sonde Diferentiale (<=1.5 GHz)
Sonde de Curent
Sonde Diferentiale de Inalta Tensiune
Sonde de Inalta Tensiune
Sonde Pasive
Alte Accesorii Compatibile:
Model WaveSurfer |
3014Z |
3024Z |
3034Z |
3054Z |
3104Z |
||||
Deflexie verticală: |
|||||||||
- bandă de frecvenţă |
100 MHz |
200 MHz |
350 MHz |
500 MHz |
1 GHz |
||||
- canale analogice |
4 canale |
||||||||
- canale digitale |
16 canale digitale cu opţiunea MSO |
||||||||
- mod de operare |
CH1, CH2, (CH3, CH4), DUAL, ADD, SUB, MULT, DIV, X-Y, FFT (analiză spectrală), MATH (funcţii matematice) |
||||||||
- timp de creştere |
3.5 ns |
1.75 ns |
1 ns |
800 ps |
430 ps |
||||
- sensibilitate intrare |
50 Ω: 1mV/div - 1 V/div / 1 MΩ: 1 mV/div - 10 V/div |
||||||||
- tensiune max. intrare |
50Ω ± 5 Vrms ± 10 V la vârf , 1 MΩ, 400 V max (DC + vârf AC ≤ 10 kHz ) |
||||||||
- acurateţe câştig c.c. |
± 1.5 % x FS |
||||||||
- rezoluţie verticală |
8 biţi, până la 11 biți în modul ERES (enhanced resolution) |
||||||||
- rata de eşantionare |
1GS/s (2GS/s în mod interleaved) |
2 GS/s (4 GS/s în mod interleaved) |
|||||||
- mod de achiziţie |
Real Time (timp real), Roll, RIS (Random Interleaved Sampling), Sequence (memorie segmentată, până la 1000 segmente cu timp intersegment de 1μs) |
||||||||
Deflexie orizontală: |
|||||||||
- lungime înregistrare |
10 Mpuncte / canal și 20 Mpuncte în mod interleaved |
||||||||
- bază de timp în timp real |
5ns / div – 100s / div |
2ns / div – 100s / div |
1ns / div – 100s / div |
500ps / div – 100s / div |
|||||
- bază de timp în mod RIS |
5ns / div – 10ns / div |
2ns / div – 10ns / div |
1ns / div – 10ns / div |
500ps / div – 10ns / div |
|||||
- bază de timp în mod Roll |
Până la 100 s/div (roll mode este selectabil la ≥ 50 ms/div) |
||||||||
- precizie bază de timp |
±10 ppm |
||||||||
Sincronizare / triggerare: |
|||||||||
- tip sincronizare |
Edge, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), Runt, Slew Rate, Interval (Signal sau Pattern), Dropout, Qualified (State sau Edge); External şi Ext/5 support edge trigger only. |
||||||||
- mod sincronizare |
AUTO, NORMAL, SINGLE, STOP, |
||||||||
- triggere seriale - opţional |
I2C, SPI, UART, RS232 ( cu opţiunea WS3K-EMB ) CAN, LIN ( cu opţiunea WS3K-AUTO ) CAN FD – (cu optiunea WS3K-CAN FDbus TD ) FlexRay – ( cu opțiunea WS3K-FlexRaybus TD ) |
||||||||
- trigger delay |
Pre: 0…100% x FS, Post: 0…10.000 diviziuni |
Afişare: |
||
- digitală |
monitor flat TFT-LCD color 10.1”, 1024 x 600; funcţie “touch-screen” (operare cu degetul pe ecran, sau cu mouse) |
|
- măsurători automate |
perioadă, frecvenţă, lăţime puls +/-, timp creştere / scădere, factor de umplere +/-, supracreştere +/-, High, Low, Skew, maxim, minim, vârf-vârf, amplitudine, valoare medie, medie/ciclu, valoare efectivă, efectivă/ciclu, lăţime salvă, arie. De asemenea, se pot adăuga statistici şi histonici la măsurători (afişare 6 parametri simultan) |
|
- cursoare |
bare orizontale, verticale |
|
Alte facilităţi: |
||
Facilităţi |
- WaveScan (scanare formă de undă şi analiză online, permite localizarea evenimentelor deosebite dintr-o captură ) - LAB-NOTEBOOK inclusă (instrument de salvare şi arhivare date utile, adăugare notiţe pe ecranele salvate) - Pass/Fail Mask Testing – funcție standard ce permite identificarea problemelor și marchează locația |
|
Generator de semnal integrat – optional cu opţiunea WS3K-FG |
Bandă de frecvenţă 25 MHz, 1 canal, 125 MS/s rezoluţia frecvenţei, 14 biţi rezoluţie vertical. Forme de undă generate: sinus, pătrat, puls, rampă, zgomot, DC |
|
Sinus |
1 μHz - 25 MHz |
|
Dreptunghi / impuls |
1 μHz - 10 MHz |
|
Rampă / triunghi |
1 μHz - 300 KHz |
|
Zgomot |
25 MHz (-3dB) |
|
Rezolutie 1μHz, acurateţe ± 50ppm, amplitudine 4 mVpp - 6 Vpp (HiZ) / 2 mVpp - 3 Vpp (50 Ω), acurateţe verticală ±(0.3dB + 1 mV), |
||
Canale digitale – optional cu opţiunea MSO |
- 16 canale digitale - TTL(+1.4V), CMOS (+2.5 V) - Tensiune maximă de intrare ±30V vârf - Acurateţe ±3% |
|
- Domeniu dinamic de intrare ±20V |
||
- Impedanţă de intrare 100 kΩ || 5 pF |
||
- Frecvenţă maximă de intrare 125MHz |
||
- Rată de eşantionare 500 MS/s |
||
Lungime înregistrare: 10MS - 16 canale |
||
- Lăţime de bandă detectare impuls min 4ns |
||
Interfaţă intuitivă şi nouă MAUI |
Detectare avansată anomalii: - Update rapid formă de undă - 130k wfms/sec - Mod HISTORY – waveform playback - Funcţie – WaveScan Seturi de funcţii superioare: - LabNotebook - Mod secvenţă - Funcţii matematice şi de măsură Instrument multifunctional - Analiză date seriale – trigger & decode - Generator de funcţii - Analizor Logic Bandă de frecvenţă upgradabilă |
|
Funţii matematice |
Până la 2 simultan: Sumă, Diferenţă, Produs, Ratio, Valoare absolută, Medie, Derivativă, Envelope, Floor, Integral, Invert, Reciprocă, Rescale, Roof, SinX/x, ridicare la pătrat, rădăcină pătrată, Trend, Zoom şi FFT (până la 1 Mpts spectru, ferestre VonHann şi FlatTop) |
Generalităţi: |
|
Alimentare |
100-240 VAC / 50-60Hz |
Accesorii incluse |
sonde 10:1 (1 buc./ canal), cordon de alimentare, manual de utilizare, certificat de calibrare de la producător |
Garanţie |
3 ani osciloscopul, 1 an accesoriile |
