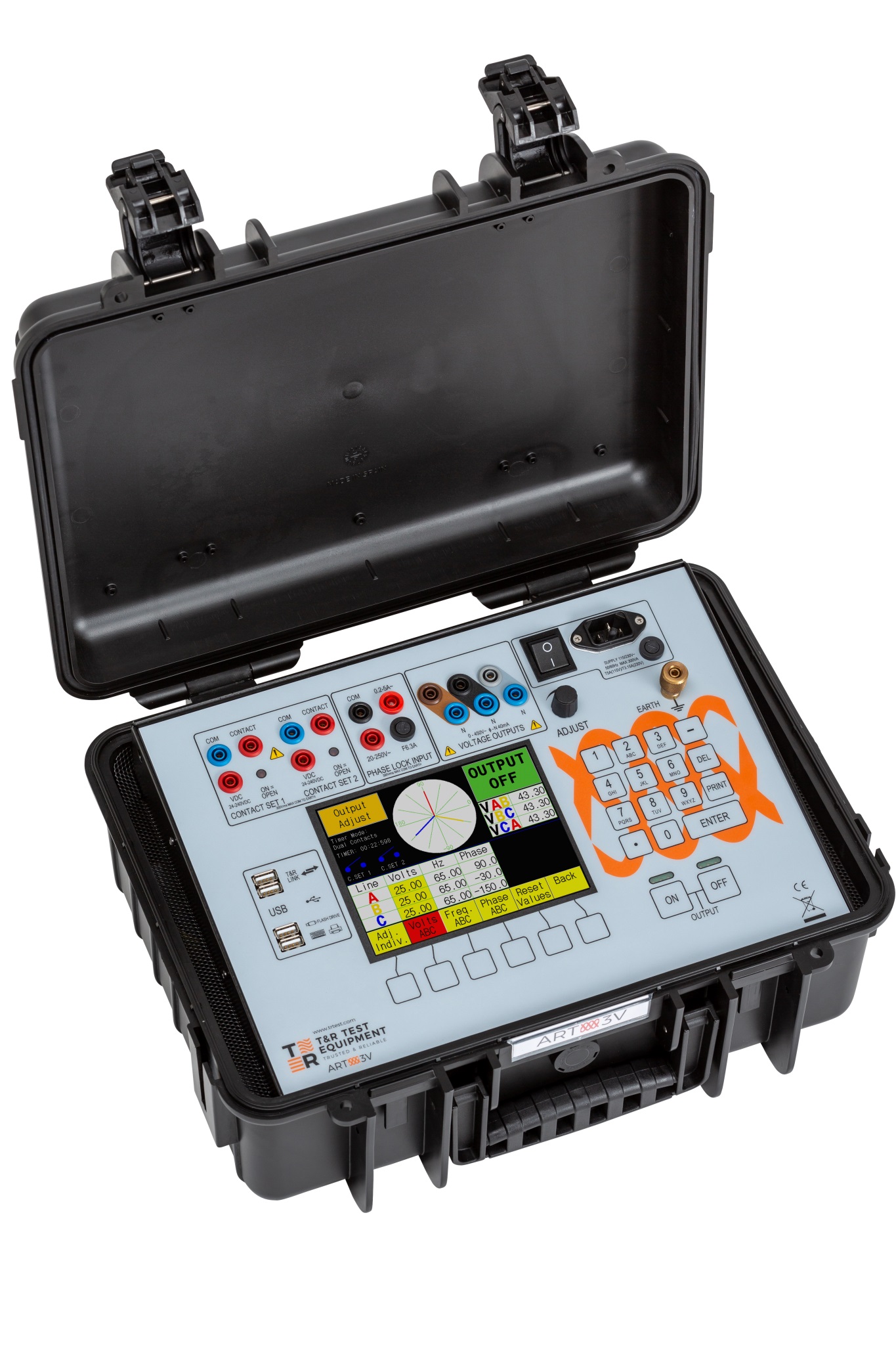

T&R Test Equipment ART3V Trusa de testat relee - indisponibil

• 3-f Tensiune de ieșire de la sursa 1-f
• Tensiune de ieșire f-N 0-450V
• Ieșire maximă 20VA/fază
• Frecvență variabilă 30-999,9 Hz
• Deplasare de fază ±180,0°
• Sistem de cronometrare multifuncțional
• Tastatură USB pentru comentarii
• Stocare de date USB.
• Ideal pentru testarea schemelor G59 și G99
• Schimbarea treptată a fazei și df/dt
• LCD color mare de 6,5” iluminat din spate
• Selectare automată a tensiunii de rețea
• Proceduri de testare complet programabile
• Carcasă robustă și cântărește sub 9 kg

Noul sistem de testare a releelor ART3V aduce noi caracteristici gamei noastre de echipamente de testare a releelor, făcându-l mult mai adaptabil. Noile tensiuni de ieșire sunt mai mari și au un nivel mai fin de precizie și control. Noul LCD color oferă mai multe detalii de testare, făcându-l ușor de înțeles. Interfața de utilizator ART3V este o îmbunătățire a DVS3 mk2 care permite testarea simplă a tensiunii complexe și a pierderii sistemelor de protecție a rețelei.

ART3V are acuratețe, stabilitate și caracteristici mult îmbunătățite. Conceput pentru a fi sursa de tensiune de încredere  pentru testarea releelor. ART3V a fost proiectat folosind cea mai recentă tehnologie digitală pentru a genera o ieșire foarte stabilă și precisă, cu distorsiuni foarte scăzute. Fiecare ieșire de fază este reglabilă individual pentru tensiune, frecvență și unghi de fază. Unitatea este controlată de o interfață simplă de utilizator în cadrul meniurilor definite. Valorile pot fi fie introduse la tastatura capacitivă, fie variator fin folosind un encoder rotativ.

Sistemul de testare a releelor ART3V este ideal pentru testarea protecției G59/G99, inclusiv pierderea protecției rețelei. Releele de supratensiune vectorială și df/dt (ROCOF) pot fi testate și cronometrate simplu, precum și alte protecții care necesită una până la trei tensiuni, inclusiv:

• Relee de sub și suprafrecvență
• Relee de sub și supratensiune
• Relee de sincronizare
• relee df/dt & ROCOF
• Relee de supratensiune vectorială
• Traductoare

Împreună cu ART3C sau o sursă de curent (cum ar fi 200ADM-P), ART3V poate fi utilizat pentru a testa circuite de protecție, inclusiv:

• Relee direcționale
• Protecție la distanță
• Relee cu unghi de fază
• Relee de putere
• Traductoare de putere

Ieșire

Ieșirea ART3V are prize de siguranță de 4 mm pentru fazele A, B, C și neutru. Conexiunea neutră poate fi omisă pentru o conexiune delta. Nulul poate fi conectat pentru o conexiune în stea folosind accesoriul furnizat.

Sistem de cronometrare

Sistemul de cronometrare de pe ART3V este flexibil și transparent cu diferite moduri de funcționare.

Date USB

ART3V poate fi conectat la o tastatură USB pentru a adăuga comentarii la teste. Fiecare test este stocat pe o cheie de memorie USB cu fiecare comentariu. Datele sunt stocate într-un format *.CSV, permițându-le să fie deschise în toate tipurile de software pentru foi de calcul pentru computere desktop.

Moduri de operare

Reglare ieșire

Acest mod permite controlul complet al frecvenței, tensiunii și fazei.

Modul de blocare a fazei

Frecvența și faza ieșirii pot fi controlate de o referință externă în modul de blocare a fazei. Referința poate fi rețeaua de alimentare a ART3V, o tensiune externă, curent. Acest mod permite testarea protecției direcționale și la distanță împreună cu o sursă de curent externă.
