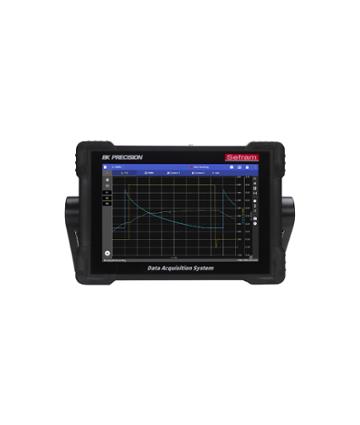

BK Precision DAS1820 Sistem portabil de achiziție de date de mare viteză

DAS1820 este un sistem portabil de achiziție de date de mare viteză, cu un șasiu compact cu două sloturi. Acesta împărtășește arhitectura hardware și ecosistemul de module cu modelul mai mare DAS1800, oferind performanțe aproape identice într-o soluție mai mică. Platforma comună permite funcționalitate plug-and-play, astfel încât utilizatorii să poată reconfigura modulele fără a fi nevoie de recalibrare din fabrică.

Pentru măsurători de mare viteză, modulele D18-UNI4 și D18-HVM4 oferă eșantionare simultană la rate de până la 1 MSa/s. Modulul HVM4 este destinat măsurătorilor de înaltă tensiune, până la ±1500 VDC sau 1000 Vrms. Pentru capturarea tendințelor mai lente, modulul D18-MUX8 oferă 8 canale multiplexate. Instrumentul este echipat cu un SSD intern de 500 GB și opțional cu o baterie care asigură până la 4 ore de funcționare pe teren, permițând înregistrări de durată chiar și în locații izolate.

Mediul software este proiectat pentru eficiență și analiză avansată, permițând configurarea a până la trei rate de eșantionare diferite pentru înregistrarea simultană a unuia sau mai multor fișiere. Sistemul suportă, de asemenea, analiză complexă a energiei pentru rețele DC, monofazate și trifazate (50 Hz, 60 Hz și 400 Hz), împreună cu canale cu script personalizat pentru calcule în timp real pe un singur canal sau multiple canale.

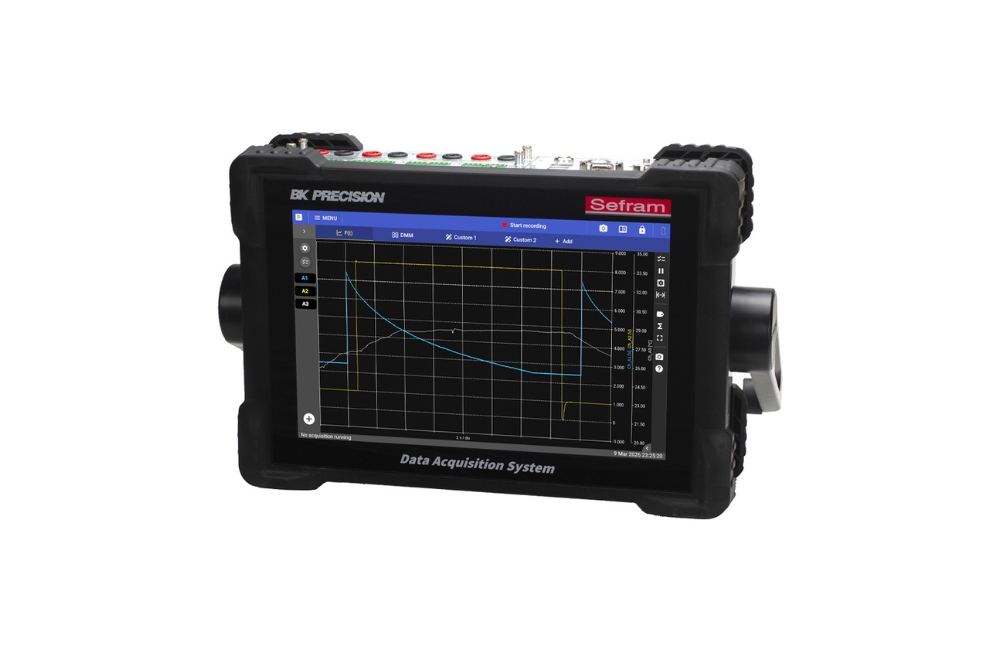

Utilizatorii pot interacționa cu datele direct prin intermediul ecranului tactil HD de 12 inch, care suportă gesturi intuitive precum pinch-to-zoom, pentru vizualizarea formelor de undă în timp real, diagramelor fazoriale și histogramelor. DAS1820 suportă control de la distanță prin server web sau VNC și include software-ul DASpro, gratuit, pentru vizualizarea datelor pe PC.

Compatibilitate module comune: DAS1820 folosește același ecosistem de module D18 ca și DAS1800, permițând extinderea sistemului atunci când este necesar.

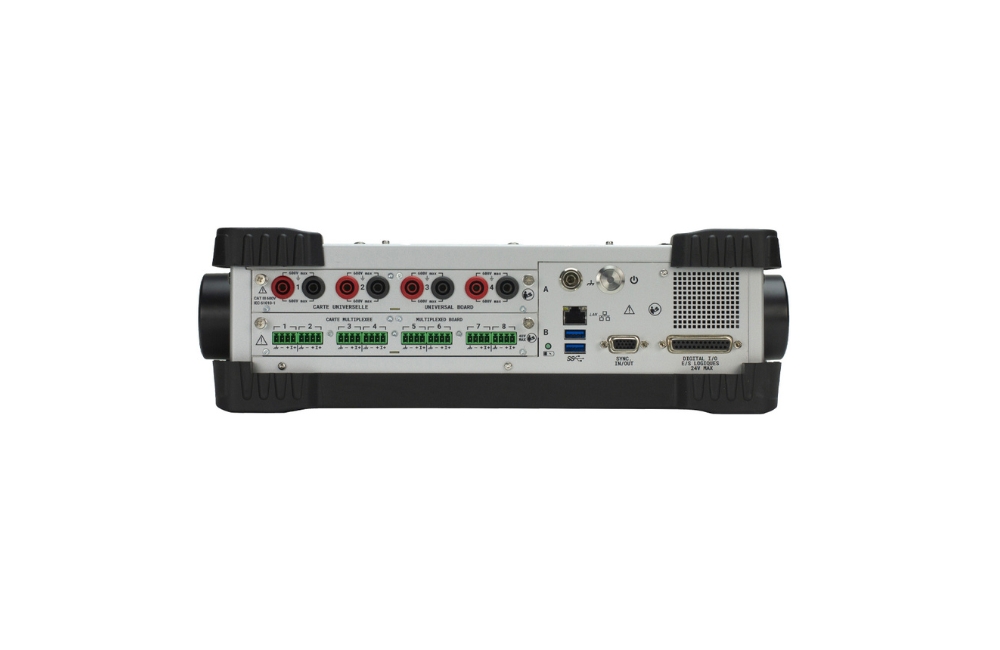

• 2 sloturi și 4 module de măsurare disponibile:
  • Universal (4 canale)
  • Multiplexat (8 canale)
  • Impedanță înaltă (4 canale)
  • Tensiune înaltă (4 canale)
• Măsurători până la ±1500 VDC
• Până la 16 intrări analogice cu modulul D18-MUX8 multiplexat
• Măsurători de temperatură cu termocuple și RTD
• Scripturi interne pentru calcule în timp real pe un singur canal sau multiple canale
• Rata maximă de eșantionare: 1 MSa/s/canal (până la 8 canale)
• Achiziție eficientă din punct de vedere al memoriei, cu eșantionare simultană la diferite rate (până la 3) și înregistrare independentă a fișierelor (până la 3)
• Sincronizare timp prin IRIG, GPS și PTP (model DAS1820-SYNC)
• Analiză dedicată a puterii pentru rețele DC, monofazate și trifazate la 50 Hz, 60 Hz sau 400 Hz
• Bibliotecă dedicată pentru senzori, pentru stocarea și apelarea informațiilor despre senzori

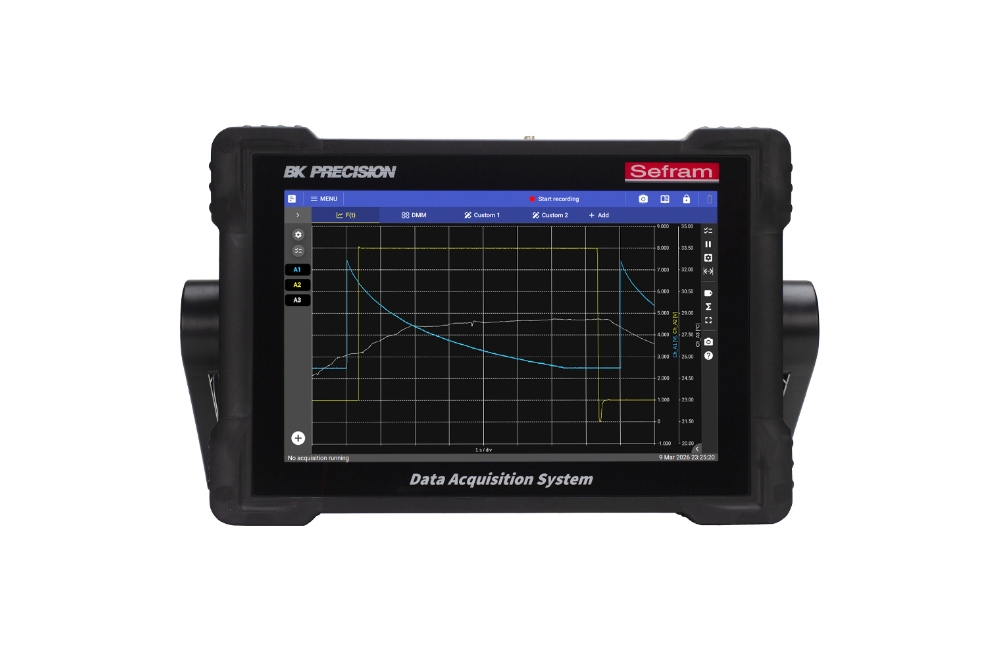

• Ecran tactil HD de 12”
• Vizualizarea datelor include forme de undă în timp real, valori numerice, diagrame fazoriale și grafice tip histogramă
• SSD intern de 500 GB (standard)

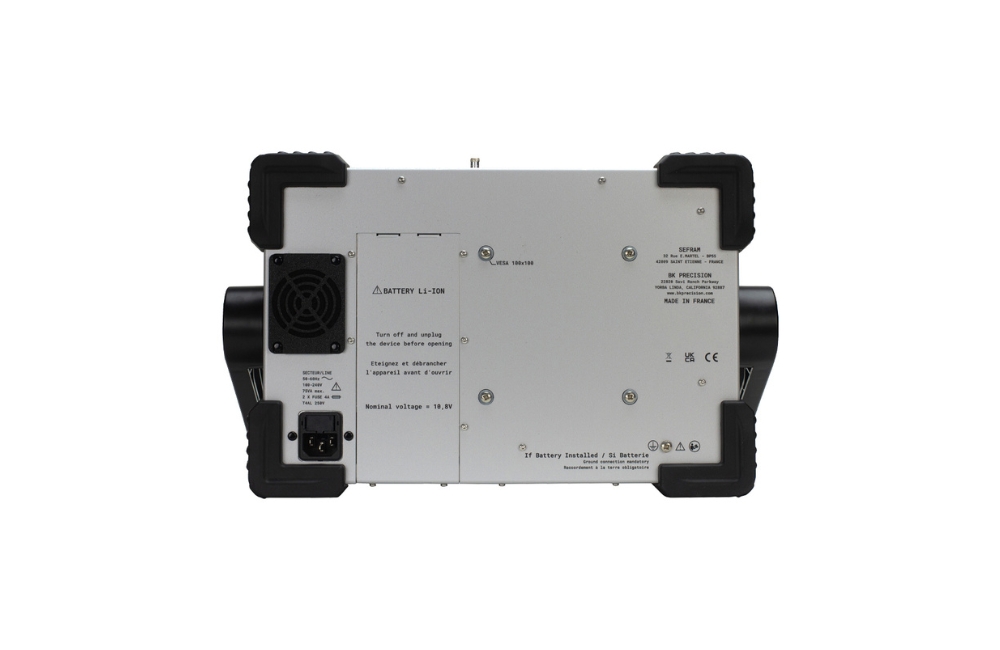

• Opțiune baterie (D1820-BAT) cu până la 4 ore de funcționare
• Interfețe: USB 3.0 (x2) și LAN 1 Gbps
