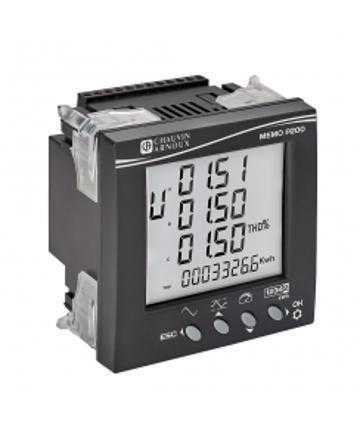

Chauvin Arnoux MEMO P200 Powermetru de panou

Intrări tensiune (C.A.)

VT Primar

100 V la 500 kV - VT secundar: 100 V la 480 V

Domeniu măsură

5...120 % Un - 50/60 Hz (Un = 100/400 V)

Supratensiune

120 % from 400 V (permanent) - 1 kV (0.5 s)

Consum

< 0.25 VA – impedanta de intrare: 1 MΩ

Configurații de conexiune

3 faze cu 3 fire, 3 faze cu 4 fire, 1 fază cu 2 fire

Intrări curent (C.A.)

CT primar

1 A la 10,000 A - TC secundar: 1 A la 5 A

Domeniu măsură

1 % In...120 % In (In = 5 A)

Consum

< 0.1 VA

Acuratețe măsurători

Putere și energie activă

Clasa 0.5s (IEC 62053-22 & IEC 61557-12)

Putere și energie reactivă

Class 2 (IEC 62053-23 & IEC 61557-12)

Putere aparentă

1 % (IEC 61557-12)

Tensiune / curent

0.5 (IEC 61557-12)

Alimentare

MEMO P200 ref. P01330825

85…275 VCA - 120…380 VCC (< 2 W) - 50/60 Hz

MEMO P200 ref. P01330826

21…28 VCC (2 W)

Ieșire RS485

Protocol

Modbus RTU – Slave mode

Specificații generale:

Dimensiuni (L x I x l)

96 x 96 x 55 mm

Greutate

350g

Temperatură de operare

-25 °C la +55 °C

Funcții de măsurare

Energie

Ea, Eq, Es

Valori instantanee

V, U, I, THD-V, THD- I, F, Factor de creasta, K Factor, PF, P, Q, S

Mediere valori maxime

I, P, Q, S

Contorizare tarifară

4 configurații (RTC- ceas in timp real)

Configurație comandă

MEMO P200 - 230 VCA aux. alimentare

P01330825

MEMO P200 - 24 VCC aux. alimentare

P01330826

DIN-rail mounting kit

P01330360

Accesorii opționale

ELOG DATA LOGGER

Pentru stocare și transmitere date din MEMO P2000

TCR / TCRO / TC Clip

Pentru măsurare curent de la 40 la 5000 A
