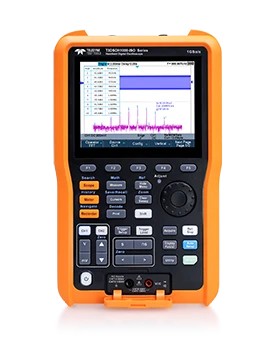

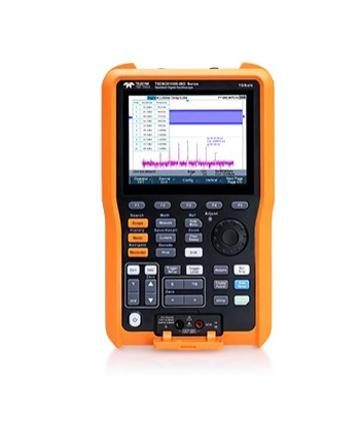

Teledyne LeCroy Osciloscoape seria T3DSOH1000/T3DSOH1000-ISO

Noua serie de osciloscoape portabile T3DSOH

Seria T3DSOH de osciloscoape portabile este disponibilă în modele cu lățimi de bandă de 100 MHz și 200 MHz, toate având două canale analogice. Pe lângă funcțiile standard ale modelelor portabile, variantele T3DSOH1000-ISO oferă izolare completă între cele două canale, un canal de multimetru, un adaptor de alimentare și un port USB host/device.

Fiecare canal dispune de un convertor ADC unic cu o rată maximă de eșantionare de 1 GSa/s și un modul de memorie cu 12 Mpts adâncime de memorie. Atunci când ambele canale sunt active, fiecare canal are o rată de eșantionare de 500 MSa/s și o lungime standard a înregistrării de 6 Mpts. Dacă este activ un singur canal, rata maximă de eșantionare ajunge la 1 GSa/s, iar lungimea maximă a înregistrării este de 12 Mpts.

Seria include funcționalități avansate de declanșare și decodare pentru magistrale seriale, compatibile cu protocoalele I²C, SPI, UART, CAN și LIN.

Caracteristici cheie

• Modele cu lățime de bandă de 100 MHz și 200 MHz

• Rată maximă de eșantionare de 1 GSa/s

• Captură a formei de undă de până la 100.000 wfm/s

• Interval de măsurare verticală: 2 mV/div – 100 V/div

• Memorie de achiziție de până la 12 Mpts

• Mod de achiziție secvențială (până la 80.000 de segmente)

• Funcție de istoric al formelor de undă cu până la 80.000 de cadre

• 38 de parametri de măsurare automată

• Afișaj cu gradație a intensității pe 256 de niveluri și mod de afișare a temperaturii de culoare

• Declanșare inteligentă: Front, Panta, Lățime impuls, Fereastră, Runt, Interval, Timeout (Dropout), Model

• Declanșare și decodare pentru magistrale seriale (standard): I²C, SPI, UART, CAN, LIN

• Declanșare video/HDTV

Design robust

• Baterie litiu certificată UL2054, capacitate de 6900 mAh, încărcător extern

• Carcasă etanșă IP51, protecție împotriva prafului și picăturilor de apă

• Suprafață cauciucată și butoane mari, ușor de utilizat chiar și cu mănuși

Conectivitate excelentă

• Interfețe: USB Host izolat, USB Device (MicroUSB – TMC)

• Compatibilitate cu comenzi SCPI pentru control de la distanță

Multimetru digital True RMS

• Intrări izolate, clasă de siguranță CAT III 600V / CAT II 1000V

• Multimetru digital cu 6000 de valori afișabile, suportă măsurători pentru:Adaptoare pentru măsurarea curentului de până la 10 A

• DCV, ACV, DCI, ACI, rezistență, diodă, capacitate, test de continuitate
• Măsurare True RMS a tensiunii și curentului alternativ

MODELE DISPONIBILE:

-T3DSOH1102 – 100 MHz, 1 GS/s, un singur convertor ADC, 2 canale, 12 Mpts/canal, osciloscop digital portabil (HH DSO), afișaj color de 5,6"

-T3DSOH1102-ISO – 100 MHz, 1 GS/s, un singur convertor ADC, 2 canale, 12 Mpts/canal, osciloscop digital portabil (HH DSO) cu canale izolate, afișaj color de 5,6"

-T3DSOH1202 – 200 MHz, 1 GS/s, un singur convertor ADC, 2 canale, 12 Mpts/canal, osciloscop digital portabil (HH DSO), afișaj color de 5,6"

-T3DSOH1202-ISO – 200 MHz, 1 GS/s, un singur convertor ADC, 2 canale, 12 Mpts/canal, osciloscop digital portabil (HH DSO) cu canale izolate, afișaj color de 5,6"
