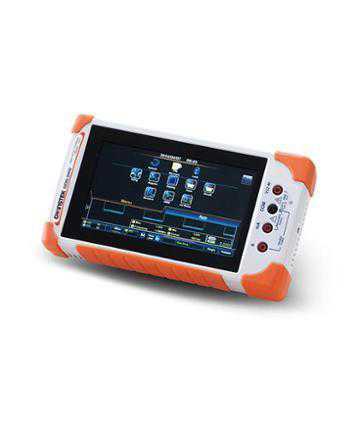

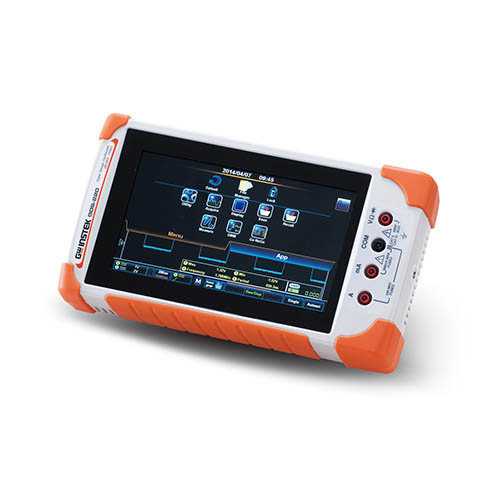

Seria de osciloscoape portabile GDS 200 este un concept nou de osciloscoape digitale realizate de GW Instek, ele avand un ecran tactil LCD de 7 inch ce poate fi asezat in mod landscape sau portret. Acest instrument se poate folosi in laboratoare,R&D, in testarea larga a sistemelor electrice, in testele producerii de energie, testele motoarelor electrice, si in domeniul de mentenanta .
Instrumentele au 2 canale de intrare pentru semnal analogic, modelele standar si avansate au volori de 70/100/200 MHz ale latimii de unda. Rata de prelevare pe fiecare canal este de 1 Gsa/s si lungimea memoriei de inregistrare este de 5 Mpts. GDS-200 este echipat cu un numar de 5.000 de DMM, care poate masura si monitoriza simultan valorile temperaturilor, tensiunilor si curentului in CC. si CA. Tendinta de divizare in perioade de timp lungi poate fi afisata, aceasta permitand ingineriilor sa monitorizeze parametrii in timpul masuratorilor semnalelor din circuit.
Optional sonda diferentiala a canalului de 40 MHz poate indeplini conditia de izolare pentru masurarea sub tensiune si cu impamantare. Utilizatorii de asemenea pot conecta prin USB un dispozitiv de stocare in care sa fie salvate formele de unda. In plus aceste osciloscoape pot fi conectate la telefoanele inteligente pentru transmiterea datelor inregistrate. Functiile avansate DMM si GO/NO GO permit utilizatorilor sa efectueze o diversitate de functii de masurare avansate. Calculatorul stiintific, analiza calculelor si analiza rezistentei indicate ajuta utilizatorul sa aplice functii auxiliare , toate acestea demonstrand ca este un aparat potrivit.
Latimea de banda cu valori de 200/100/70 MHz;
2 canale de intrare;
Rata maxima de prelevare de 1 Gsa/s;
Lungimea memoriei de inregistrare este de 5 M pentru fiecare canal;
50.000 de DMM;
Functia de logare si inregistrare a 30.000 de forme de unda, reluarea rezultatelor masurari in orice moment;
Functia de loggare si de masura a temperaturii;
Calculator, codul rezitentelor SMD, codul culorilor si aplicatia de calculator atenuator;
Optional sonda diferentiala pentru indplinirea efectului de izolare.
