DV Power SAT30A Sursa de tensiune pentru alimentarea bobinelor intreruptoarelor

Aparatul SAT30A este ideal pentru testarea intreruptoarelor. Acest aparat este destinat sa alimenteze bobinele intreruptoarelor si a motoarelor de armare.

Acest instrument masoara curentul si rezistenta bobinei intreruptorului.

Tensiunea de iesire este reglabila de la 10 V la 300 V in CC. si de la 10 V la 250 V in CA.

Acest set este echipat cu protectie termica si protectie la supratensiune. Este un aparat usor de folosit, si are ca accesoriu un set de cabluri cu contacte touch-proof.

Aparatul are caracteristica de a reduce interferenele electrostatice si electromagnetice in campurile electrice. Acestea sunt realizate prin filtrarea eficienta care se realizeaza prin folosirea proprietatiilor hardware si software.

Prin folosirea soft-ului DV-Win testarea  bobinelor intreruptoarelor este mult mai practica. Parametrii si rezultatele testelor sunt afisate pe un sigur rand. Pe langa posibilitatea de functionare si testarea a bobinei intreruptorului, acest soft va ofera si afisarea grafica si numerica . Rezultatele testelor pot fi descarcate cu usurinta  din memoria interna a aparatului in computer.

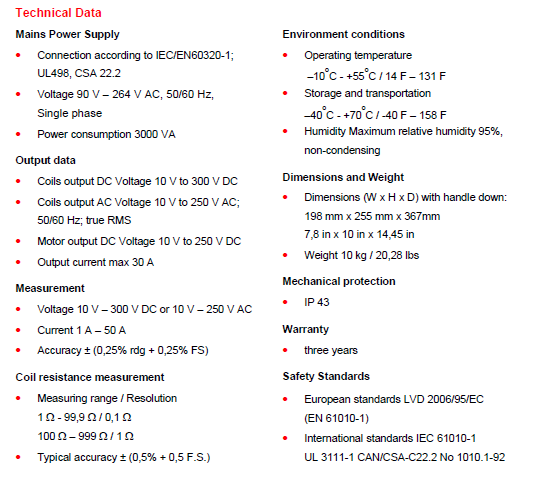

Caracteristici generale:

Alimentare:

• Conexiune  conform standardului IEC/EN 60320-1; UL498, CSA 22.2
• Tensiune monofazata cuprinsa intre 90 V - 264 V CA, 50/60 Hz.
• Consum de energie 3000 VA

Date de iesire:

• Tensiunea de iesire pentru bobina in CC. este cuprinsa intre 10 V si  300 V CC.
• Tensiunea de iesire pentru bobina in CA. este cuprinsa intre 10 V si 250 V CA. 50/60 Hz
• Tensiunea pentru motor de iesire este cuprinsa intre 10 V si 250 V CC.
• Curentul de iesire este max. 30 A

Aparatul masoara:

• Tensiuni cuprinse intre 10 V si 300 V CC. sau 10 V si 250 V CA.
• Curent cuprins intre 1 A - 50 A
• Precizie ± (0.25 % rdg + 0.25 % FS)

Mediu de lucru :

• Temperatura de operare cuprinsa intre  -10°C – +55°C
• Depozitare si transport   –40°C – +70°C
• Umiditate relativa de maxim 95% fara condensare
• Dimensiuni : (l x I x L)   205 mm x 287 mm x 480 mm
• Greutate: 10,6 kg
• Protectie mecanica IP 43
• Garantie 3 ani

Standarde de siguranta:

• Standard european LVD 2006/95/EC (EN 61010-1)
• Standard international IEC 61010-1UL 3111-1CAN/CSA-C22.2 Nr. 1-92
• Compatibilitate electromagnetica in conformitate cu standardul  EMC 2004/108/EC
•

Pachteul de baza contine:

• Cablu de alimentare, Cablu de pamantare, Cablu USB, Soft-ulo DV-Win
• Pachetul mediu contine:
• Set de cabluri  6 x 2 m 2,5 mm2 (13 AWG), Geanta de transport a aparatului, Geanta de transport a cablurilor
• Pachetul extra contine:
• Set de cabluri  6 x 2 m 2,5 mm2 (13 AWG), Cutie pentru transport
