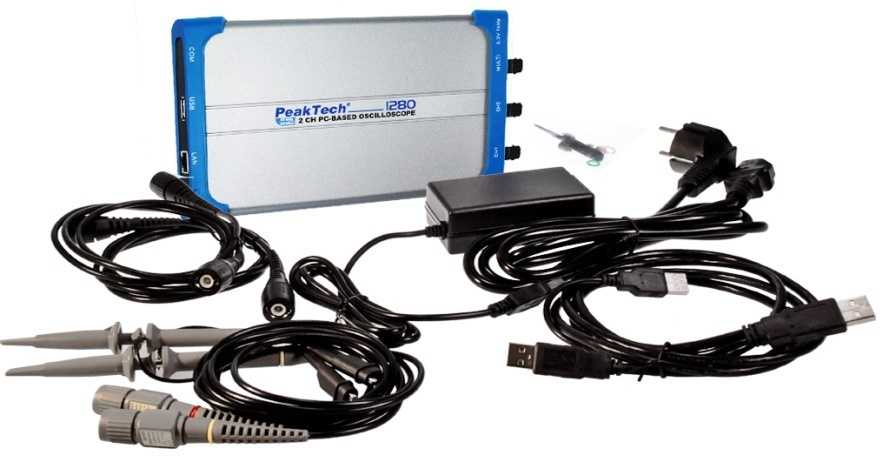

OSCILOSCOAPE TIP MODUL CONECTABIL LA PC
PEAKTECH – GERMANIA
- 2 / 4 canale
- Bandǎ de frecvențǎ pȃnǎ la 100 MHz - ȋn funcție de model;
- Buton Autoset pentru afișare rapidǎ a formei de undǎ
- Buton Autoscale
- Interfețe LAN și USB;
- Alimentare prin USB;
-
Accesorii standard:
- Sonde pasive: 1.2 m, 1:1 (10:1): 2. bucǎți P 1280/1285/1290 sau 4. bucǎți P 1325/1330
- 1x CD (Software & Manual)
- 1x cablu USB
- 1x adaptor AC-DC (P 1280/1285/1325/1330)
MODELE DISPONIBILE:
|
P 1280 |
P 1285 |
P 1290 |
P 1325 |
P 1330 |
Bandǎ de frecvențǎ |
60 MHz |
100 MHz |
25 MHz |
60 MHz |
100 MHz |
Numǎr canale |
2 |
2 |
2 |
4 |
4 |
Ratǎ eșantionare |
Max 500 MS/s |
Max 1GS/s |
Max 100 MS/s |
Max 250 MS/s |
Max 1GS/s |
Memorie max. |
10M |
10M |
5k |
5M |
5M |
Sensibilitate |
5 mV/div ~ 5 V/div |
2 mV/div ~ 5 V/div |
5 mV/div ~ 5 V/div |
5 mV/div ~ 5 V/div |
2 mV/div ~ 5 V/div |
Port comunicație |
USB 2.0, LAN |
USB 2.0, LAN |
USB 2.0 |
USB 2.0, LAN |
USB 2.0, LAN |
SPECIFICATII TEHNICE EXTINSE
|
P 1280 |
P 1285 |
P 1290 |
P 1325 |
P 1330 |
Bandǎ de frecvențǎ |
60 MHz |
100 MHz |
25 MHz |
60 MHz |
100 MHz |
Numǎr canale |
2 |
2 |
2 |
4 |
4 |
Ratǎ eșantionare |
Max 500 MS/s |
Max 1GS/s |
Max 100 MS/s |
Max 250 MS/s |
Max 1GS/s |
Memorie max. |
10M |
10M |
5k |
5M |
5M |
Sensibilitate |
5 mV/div ~ 5 V/div |
2 mV/div ~ 5 V/div |
5 mV/div ~ 5 V/div |
5 mV/div ~ 5 V/div |
2 mV/div ~ 5 V/div |
Port comunicație |
USB 2.0, LAN |
USB 2.0, LAN |
USB 2.0 |
USB 2.0, LAN |
USB 2.0, LAN |
Cuplare |
DC, AC, Ground |
||||
Impedanțǎ de intrare |
1 MΩ ± 2% in paralel cu 10 pF ± 5 pF |
||||
Factor atenuare sonde |
1X, 10X, 100X, 1000X |
||||
Delay ȋntre canale |
150 ps |
||||
Interpolare |
(sin x)/x |
||||
Acuratețe vertical |
±3% |
||||
Cursor |
△ V and △ T ȋntre cursoare |
||||
Mǎsurǎtori automate |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, - Width, +Duty, -Duty |
||||
Funcții matematice |
+,-,*,/, FFT |
||||
Trigger |
Edge, Pulse, Video NTSC, PAL and SECAM, Slope, Alternate |
||||
Vitezǎ scanare |
5 ns/div-100 s/div, pas 1-2-5 |
2 ns/div-100 s/div, pas 1-2-5 |
5 ns/div-100 s/div, pas 1-2-5 |
5 ns/div-100 s/div, pas 1-2-5 |
2 ns/div-100 s/div, pas 1-2-5 |
Dimensiuni |
120 x 18 x 190 mm / 260g |
120 x 18 x 190 mm / 260g |
120 x 18 x 170 mm / 260g |
120 x 18 x 190 mm / 260g |
120 x 18 x 190 mm / 260g |
Accesorii incluse |
2 sonde passive 1:1 (10:1), SW, cablu USB, adaptor ac-dc |
2 sonde passive 1:1 (10:1), SW, cablu USB, adaptor ac-dc |
2 sonde passive 1:1 (10:1), SW, cablu USB, |
4 sonde passive 1:1 (10:1), SW, cablu USB, adaptor ac-dc |
4 sonde passive 1:1 (10:1), SW, cablu USB, adaptor ac-dc |
Termen de garanție |
3 ani |
3 ani |
3 ani |
3 ani |
3 ani |
