GW INSTEK PEL-2040A – Modul sarcina electronica cu 1 canal (1~80V, 70A, 350W)

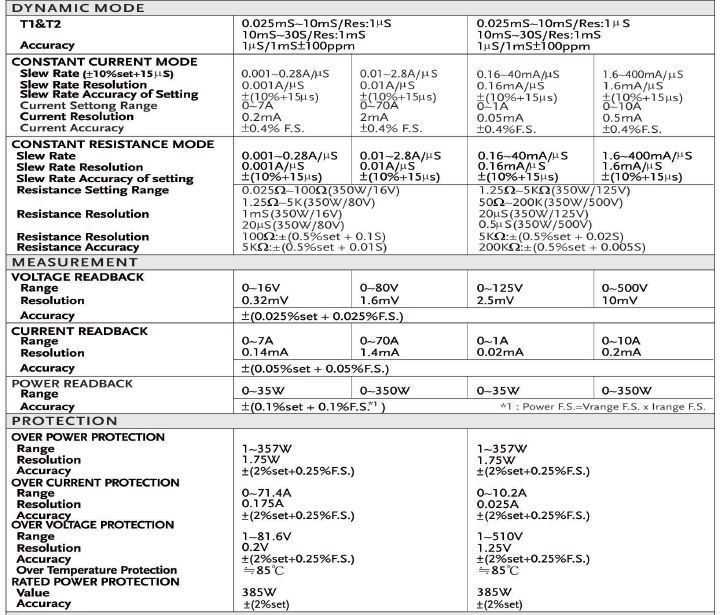

Seria PEL-2000A include un numar de moduri de protectii: protectia la supracurent (OCP), protectia la supratensiune (OVP), protectia la supra sarcina (OPP),  protectie la inversarea tensiunii (RVP) si protectie la subtensiune (UVP). Modurile de protectie sunt utile pentru a proteja atat modulele de sarcina, cat si DUT-urile. Poate fi setat un semnal acustic atunci cand o setare de protectie a fost declansata. Atunci cand modul de protectie a fost declansat, unitatea de sarcina va afisa o olarma si va opri alimentarea cu curent/tensiune. Atunci cand o unitate de sarcina functioneaza in CR sau modul de CV, unitatea ar putea avea nevoie de protectie la supracurent pentru a preveni alimentarea cu curent de valoare ridicata. Protectia la supracurent opreste alimentarea cu un curent de valoare mai mare decat limita recomandata si previne daunarea sarcinii. Protectia la supratensiune este utilizata pentru a limita cantitatea de alimentare cu tensiune. In cazul in care declanseaza protectia la supratensiune, sarcina din seria PEL-2000A se va opri din alimentarea cu tensiune. Protectia la supraputere este utilizata atunci cand puterea de intrare depaseste specificatiile sarcinii. Atunci cand protectia la supraputere se declanseaza, se va intrerupe alimentarea cu putere. Protectia la inversarea tensiunii previne deteriorarea inversa de tensiune a seriei PEL-2000A pana la valoarea specificata. Atunci cand protectia la inversarea tensiunii se declanseaza, un ton de alarma va suna pana cand se indeparteaza tensiunea inversa. Protectia la subtensiune va opri sarcina atunci cand tensiunea scade sub o limita stabilita. Functia Go/NoGo este disponibila pentru a monitoriza rezultatele testelor tot timpul. In cazul in care rezultatul unui test depaseste un interval limita prestabilit, o indicatie “No Go” va fi afisata pe ecran si un semnal de “No Go” poate fi trimis prin intermediul interfetei D-SUB pentru controlul dispozitivului extern. Aceasta functie este disponibila pentru modul CC, CV si CR. In modul “Program”, 12 programe, fiecare continand 10 configurari de memorie a panoului, pot fi editate pentru a crea rutine de lucru pentru teste repetitive. Dupa ce un program a fost executat, rezultatele tuturor etapelor de testare, impreuna cu hotararile Go/No Go, vor fi afisate pe ecran. Pentru controlul si configurarea sistemului extern, seria PEL-2000A are interfetele standard USB si RS-232, si optional GPIB. Driver-ul LabView si software-ul cu date de logare PC sunt acceptate pentru toate interfetele disponibile. Fiecare canal are un conector analogic de control/monitoriare pe panoul din spate pentru a transforma in exterior o sarcina de pornire/oprire si pentru a monitoriza din exterior curentului de intrare si tensiunii.

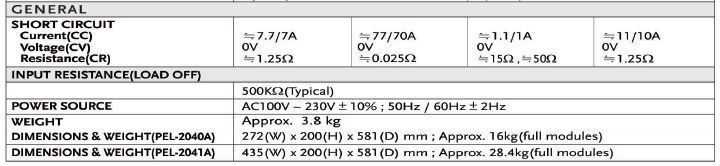

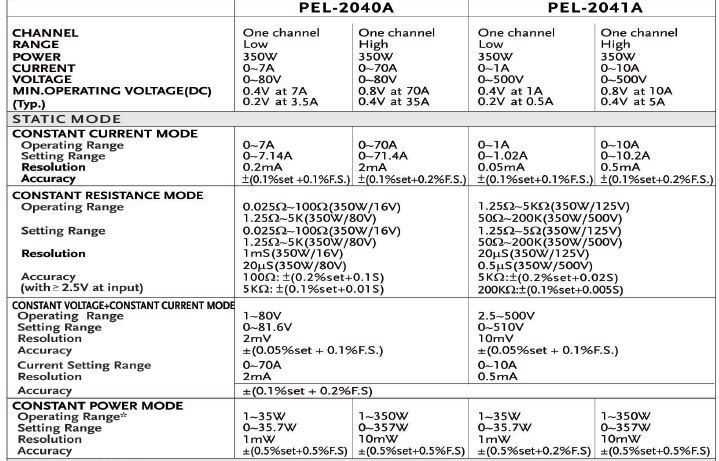

Caracteristici:

• Functie secventiala pentru randament ridicat a sarcinilor simultane;
• Configurare flexibila cu module de alimentare si mainframe-uri;
• Pana la 8 canale intr-un mainframe pentru intrarea a mai multor sarcini independente;
• Conectarea in paralel a intrarilor pentru cresterea capacitatii sarcinii;
• Conectarea in paralel a intrarilor pentru teste statice si dinamice;
• Protectii OPP/OCP/OVP/OTP;
• Controlul extern al canalelor/monitorizarea prin intermediul unui conector de control analogic;
• Interfata multipla: dispozitiv USB/Host, RS-232C si GPIB (optional)
