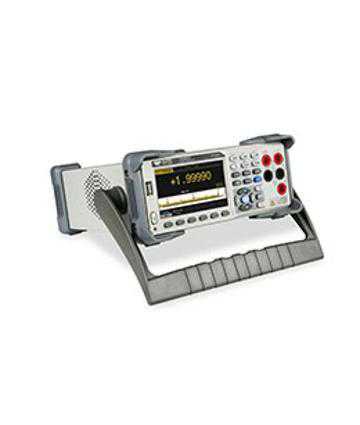

Teledyne LeCroy T3DMM6-5SC Multimetru digital de laborator 6.5 digiti cu scanner integrat (12 canale)

Garantia oferita este conform cu cea oferita de producator

Seria T3DMM 6-5, producǎtor TeledyneLeCroy

T3DMM6-5-SC – contine și capabilitate de scanner pentru mǎsurare de tip multipoint (12 canale universale + 4 canale de curent Mǎrimi: Vcc, Vca, Acc, Aca, rezistențǎ, CAP, FREQ, DIODE, CONT și TEMP)

Gamǎ largǎ de mǎsurǎtori – Tensiune și Curent cc/ca, Rezistențǎ, Capacitate, Frecvențǎ, Perioadǎ, Temperaturǎ, și altele

Mǎsurare True-RMS

Mǎsurǎtori low-level, sensibilitate ridicatǎ – Tensiune - domeniu 200 mV full scale, Curent cc – domeniu 200 µA full scale.

Funcții avansate – Min, Max, Average, Standard Deviation dBm/dB, Pass/fail, Histogram, Trend, Relative

Compensare cu temperatura

Ecran color LCD 4.3’’ (10.92 cm) rezoluție 480 x 272

Suportǎ USB Device, USB Host și LAN

Specificatii – pe scurt:

Tensiune cc 200 mV … 1000 V
Curent cc 200 µA … 10 A
Tensiune ca True RMS 200 mV … 750 V
Curent ca rue RMS 200 µA … 10 A
Rezistențǎ 2/4 fire 200Ω … 100 MΩ
Interfețe USB Device, LAN
Remote Control SCPI, LabView Driver
Capacitate 2 nF ~ 100 mF
Test continuitate 2kΩ
Test diodǎ 0 – 4 V
Frecvențǎ 3 Hz ~ 1 MHz
Perioadǎ 1 μs ~ 333 ms
Temperature – termocuplu și termorezistențe
Funcții; Max, Min, Average, Standard Deviation, dBm/dB, Relative Measurement, Pass/Fail Histogram, Trend Chart, Bar Graph
6.5 digiți

Design

● Ecran 4.3” TFT-LCD, rezolutie 480x272; 6.5 digiți

● afișare dualǎ

● Sistem tip HELP integrat

● File management

	Domenii	Precizie (1an) [% din citire + % din domeniu]
Tensiune cc	200.0000 mV	0.0040 + 0.0023
	2.000000 V	0.0035 + 0.0006
	20.00000 V	0.0040 + 0.0004
	200.0000 V	0.0050 + 0.0005
	1000.000 V	0.0055 + 0.0008
Curent cc	200.0000 μA	0.050 + 0.005
	2.000000 mA	0.050 + 0.002
	20.00000 mA	0.050 + 0.005
	200.0000 mA	0.050 + 0.002
	2.000000 A	0.100 + 0.012
	10.00000 A	0.150 + 0.005
Rezistențǎ	200.0000 Ω	0.010 + 0.004
	2.000000 KΩ	0.010 + 0.001
	20.00000 KΩ	0.010 + 0.001
	200.0000 KΩ	0.010 + 0.001
	1.000000 MΩ	0.012 + 0.001
	10.00000 MΩ	0.040 + 0.001
	100.0000 MΩ	0.800 + 0.010
Test diodǎ	0 ~ 2V	0.010 + 0.020
Test diodǎ	2 ~ 4V	0.010 + 0.020
Test continuitate	2000.0 Ω	0.010 + 0.020
	Domenii	Precizie minimǎ (1an) (10Hz-5kHz) [% din citire + % din domeniu]
Tensiune ca (domeniu frecventǎ 3 Hz – 300 kHz)	200.0000 mV	0.06 + 0.04
	2.000000 V	0.06 + 0.03
	20.00000 V	0.08 + 0.04
	200.0000 V	0.08 + 0.03
	750.0000 V	0.08 + 0.03
Curent ca (domeniu frecventǎ 3 Hz – 300 kHz)	200.0000 μA	0.15 + 0.06
	2.000000 mA	0.12 + 0.04
	20.00000 mA	0.15 + 0.06
	200.0000 mA	0.10 + 0.04
	2.000000 A	0.15 + 0.06
	10.00000 A	0.15 + 0.10
Frecventǎ, Perioadǎ 200 mV – 750V	3Hz – 5 Hz	0.07%
	5 Hz – 10 Hz	0.04%
	10 Hz – 40 Hz	0.02%
	40 Hz –300 KHz	0.007%
	300 KHz – 1 MHz	0.007%
Capacitate	Domenii	Precizie minimǎ (1an) [% din citire + % din domeniu]
	2.0000 nF	2 + 2.4
	20.000 nF	1 + 0.1
	200.00 nF	1 + 0.1
	2.0000 μF	1 + 0.1
	20.000 μF	1 + 0.1
	200.00 μF	1 + 0.1
	2.0000 mF	1 + 0.1
	20.000 mF	1 + 0.1
	100.00 mF	3 + 0.1
Temperaturǎ	Tip	Domeniu
	RTD	-200°C ~ 660°C
	Termocuplu B	0°C ~ 1820°C
	Termocuplu E	-270°C ~ 1000°C
	Termocuplu J	-210°C ~ 1200°C
	Termocuplu K	-270°C ~ 1370°C
	Termocuplu N	-270°C ~ 1300°C
	Termocuplu R	-270°C ~ 1760°C
	Termocuplu S	-270°C ~ 1760°C
	Termocuplu T	-270°C ~ 400°C
Trigger&Stocare	Pre-trigger sau Post-trigger, Internal Trigger sau External Trigger, Rising Edge Trigger sau Falling Edge Trigger
Rezoluție bazǎ de timp	40 µs, acuratețe 0.01%
Trigger delay	0 …. 1000s
Sensibilitate citire	0.01%, 0.1%, 1% sau 10 % din citire
Memorie	Volatilǎ 10K
Memorie	Nevolatilǎ flash 1GB
Funcții matematice	Min/Max/Average, dBm, dB, Pass/Fail, Relative, Standard deviation, Hold, Histogram, Trend chart, Bar chart
Scanner – mǎsurare multicanal (Doar modelul T3DMM6-5-SC)	12 canale universale 4 canale de current Vcc, Vca 2 fire (H , L) 12 canale (CH1 ~ CH12) Acc, Aca 2 fire (H , L) 4 canale (CH13 ~ CH16) (max 2A) Reistențǎ 2 fire (H , L) 12 (CH1 ~ CH12) Rezistențǎ 4 fire (Input H , L + sense H, L) 6 perechi (CH1 [input] & CH7[sense], 2&8, •••, 6&12) Capacitate 2 fire (H , L) 12 canale (CH1 ~ CH12) Diodǎ/Continuitate 2 fire (H , L) 12 canale (CH1 ~ CH12) Perioadǎ/Frecvențǎ 2 fire (H , L) 12 canale (CH1 ~ CH12) Temp (termocuplu) 2 fire (H , L) 12 canale (CH1 ~ CH12) Temp (RTD) 2 fire (H , L) 12 canale (CH1 ~ CH12)
