Fluke Networks LinkIQ Tester de cablu si retea

0 Review-uri
Scrie un review

Caracteristici principale

Verificarea performanței cablurilor până la 10GBASE-T, prin măsurători bazate pe frecvență.
Identificarea informațiilor despre switch-ul de rețea: viteza conexiunii, numele switch-ului, adresa IP, numărul portului și VLAN-ul.
Testarea alimentării PoE: identificarea clasei PoE (1–8), măsurarea puterii și efectuarea unui test în sarcină.
Verificarea conectivității la rețeaua TCP/IP prin configurarea parametrilor IP și efectuarea testelor ping.
Gestionarea rezultatelor și generarea rapoartelor cu ajutorul software-ului LinkWare™ PC.

Garantia oferita este conform cu cea oferita de producator

Vezi produse similare

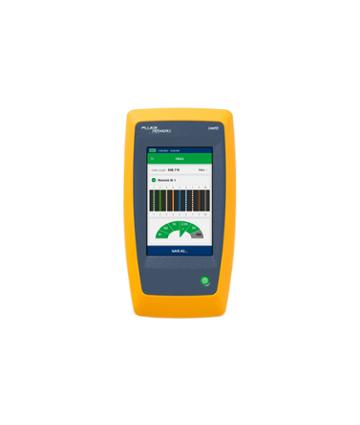

Testere telecomunicatii (retele cupru) Fluke Networks LinkIQ Tester de cablu si retea

Top Rated

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

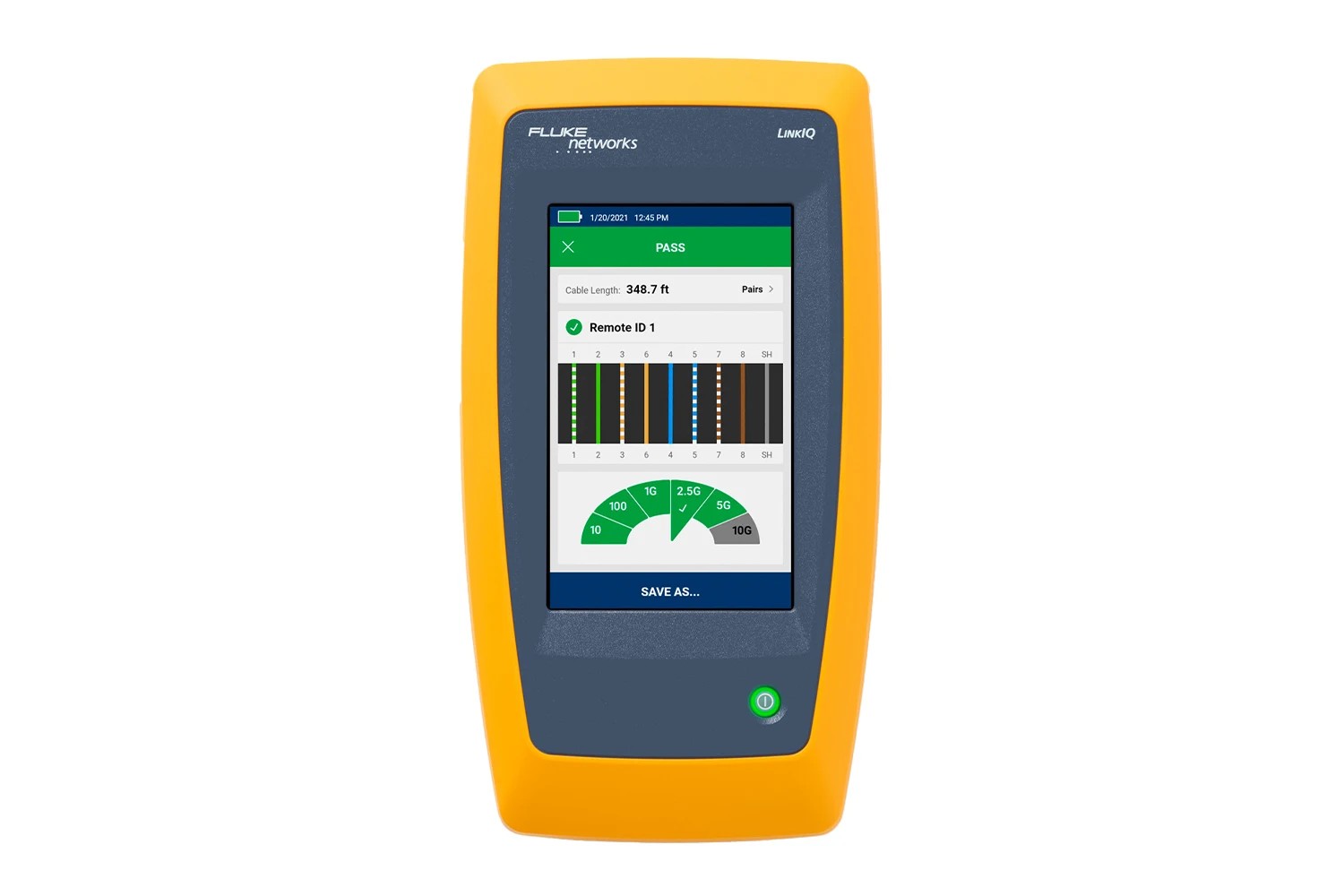

Tester de cablu și rețea Fluke Networks LinkIQ™

Testerul de cablu și rețea Fluke Networks LinkIQ™ este o soluție profesională pentru verificarea performanței cablurilor și diagnosticarea problemelor de rețea, de la 10BASE-T până la 10GBASE-T, acoperind viteze de transmisie de la 10 Mb/s la 10 Gb/s.

LinkIQ este compatibil cu rețelele Industrial Ethernet, inclusiv EtherNet/IP, PROFINET și EtherCAT, precum și cu alte tehnologii similare. Instrumentul este certificat de Ethernet Alliance pentru conformitatea cu standardele IEEE 802.3™ privind alimentarea prin Ethernet (PoE).

Printre funcțiile suplimentare se numără identificarea cablurilor prin semnalizare analogică și digitală, funcția Port Blink pentru identificarea porturilor de switch, identificatoarele Remote Office și integrarea cu software-ul LinkWare™ PC, pentru gestionarea și documentarea rezultatelor testelor.

Verificarea performanței cablurilor

LinkIQ verifică dacă legăturile de cablu testate îndeplinesc cerințele de performanță. Instrumentul poate măsura lungimi de cablu de până la 305 m și poate determina distanța până la defecte precum întreruperile conductorilor, scurtcircuitele sau capetele de cablu neconectate.

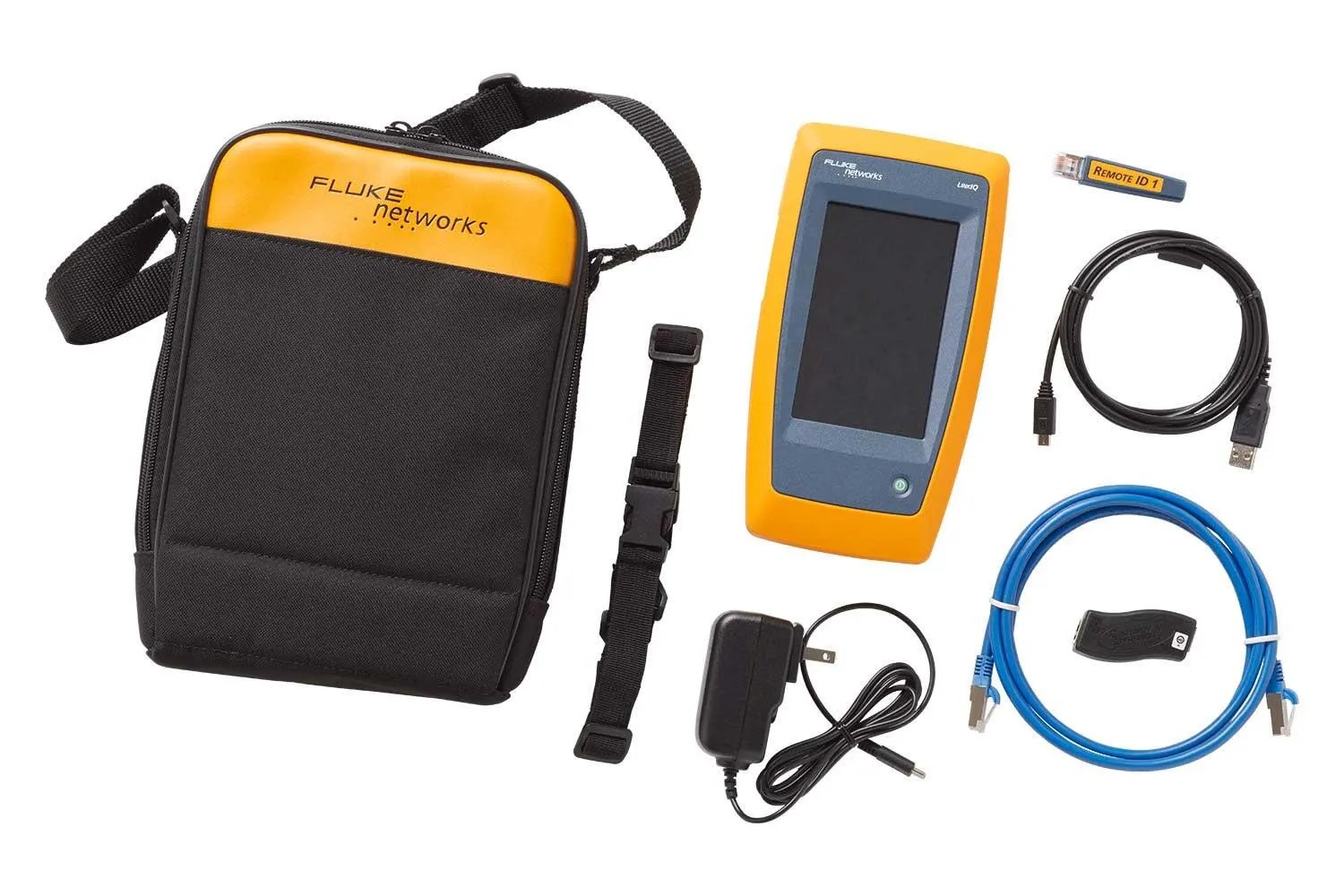

Adaptorul de identificare Remote ID inclus permite realizarea unei diagrame complete a conexiunilor conductorilor (wiremap), facilitând identificarea perechilor conectate incorect și a perechilor separate necorespunzător (split pairs).

Teste Ping detaliate pentru diagnosticarea rapidă a rețelei

LinkIQ efectuează teste Ping prin IP pentru verificarea conectivității și oferă informații detaliate despre switch-ul din apropiere, inclusiv viteza de transmisie anunțată (până la 10GBASE-T), modul de comunicație half-duplex sau full-duplex, numele și adresa IP a switch-ului, numărul portului și informațiile VLAN.

De asemenea, instrumentul permite efectuarea testelor în sarcină pentru alimentarea PoE, până la clasa 8 (90 W).

Cu ajutorul LinkIQ, problemele uzuale de rețea pot fi identificate rapid, iar configurația switch-ului poate fi verificată fără a fi necesar un alt dispozitiv de testare.

Testare avansată pentru alimentarea PoE

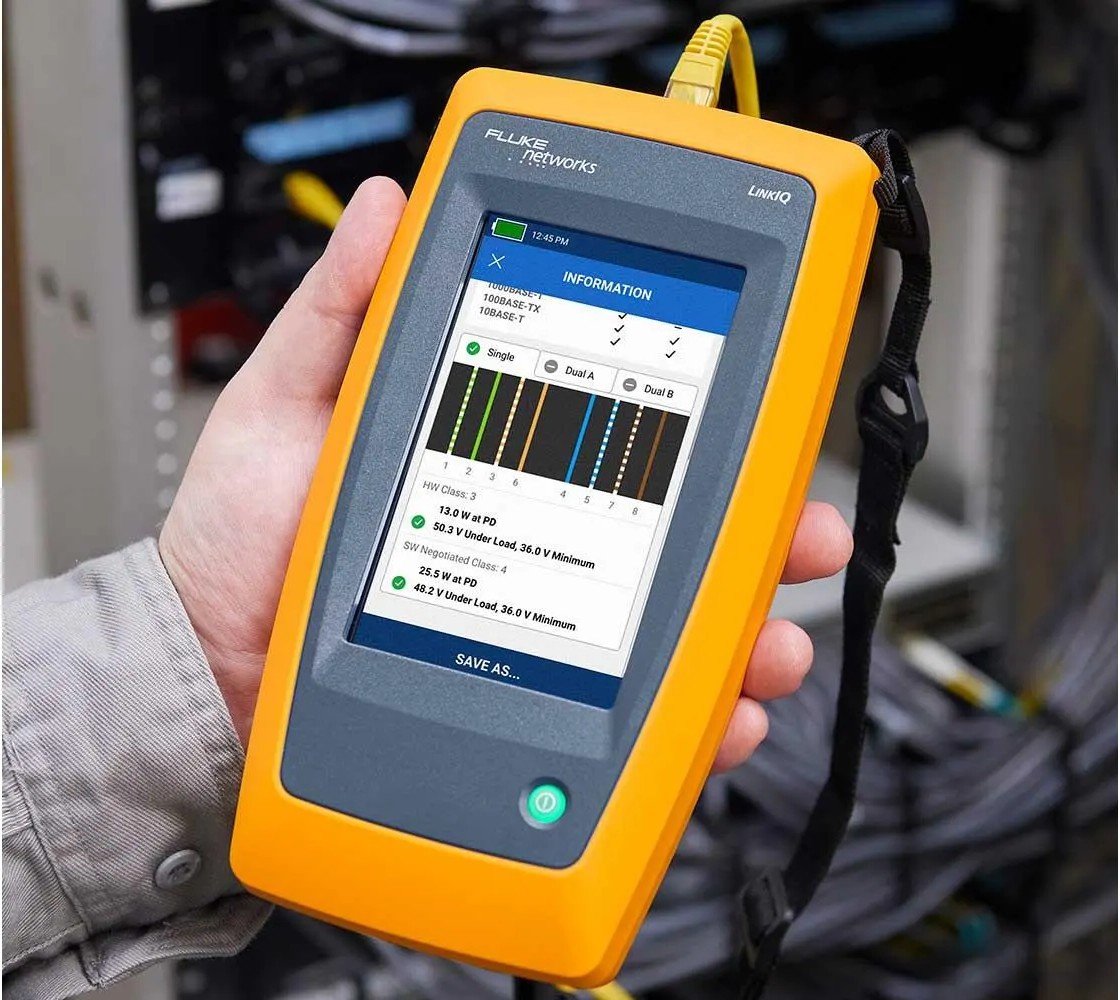

Pentru a simplifica instalarea și diagnosticarea sistemelor PoE (Power over Ethernet), LinkIQ afișează perechile de conductori prin care este furnizată alimentarea, precum și nivelurile de putere corespunzătoare. În cazul implementărilor cu semnătură dublă, instrumentul indică și perechile utilizate pentru alimentare.

Funcția de testare în sarcină verifică alimentarea până la clasa 8 (90 W), aplicând o sarcină conexiunii pentru a confirma că puterea declarată este furnizată efectiv prin infrastructura de cablare.

Ecran tactil color

LinkIQ este echipat cu un ecran tactil color generos, cu interacțiune prin gesturi, care afișează clar informațiile relevante și oferă comenzi intuitive, inclusiv cursoare și o tastatură completă.

Funcția simplificată TEST afișează rezultatele în funcție de tipul conexiunii realizate la conectorul RJ45 al instrumentului.

Portul USB-C permite conectarea la un computer pentru actualizarea software-ului, generarea rapoartelor și încărcarea bateriei.

Integrare cu software-ul LinkWare™ PC

LinkIQ permite documentarea rezultatelor testelor prin intermediul software-ului LinkWare™ PC.

În memoria instrumentului pot fi stocate și ulterior consultate până la 1.000 de rezultate, fiecare putând fi asociat unui nume descriptiv. La salvarea succesivă a testelor, denumirile și numerele acestora se incrementează automat, de exemplu „Anexa B-1”, „Anexa B-2” și „Anexa B-3”.

Această funcție simplifică documentarea lucrărilor și economisește timp în cazul testării succesive a mai multor cabluri.

Funcții suplimentare

Interfață multilingvă: suport pentru engleză, germană, franceză, japoneză, thailandeză, spaniolă, chineză tradițională, chineză simplificată, coreeană, rusă, italiană și portugheză.
Identificarea cablurilor prin semnalizare: compatibilitate cu sondele Fluke Networks IntelliTone™ și Pro3000™.
Funcția Port Blink: permite identificarea portului corespunzător pe switch prin semnalizarea luminoasă a acestuia.
Compatibilitate cu identificatoarele la distanță MicroScanner™ PoE.
Ecran tactil color pentru afișarea clară a rezultatelor și navigarea intuitivă.
Baterie reîncărcabilă Li-Ion, cu încărcare prin portul standard USB-C.
Actualizări software simplificate, prin USB-C sau prin intermediul software-ului LinkWare™ PC.

Modele disponibile

Cod produs	Descriere
LIQ-100	Tester de cabluri și rețele Fluke Networks LinkIQ™ Cable+Network Tester
LIQ-100-IE	Tester de cabluri și rețele LinkIQ™ Cable+Network Tester pentru aplicații Industrial Ethernet
LIQ-KIT	LinkIQ™ Advanced Kit - kit avansat pentru testarea cablurilor și rețelelor
LIQ-KIT-FQM-100MIC	Kit LinkIQ™ cu localizare defecte pe fibră optică multimod (MM), inspecție și curățare a conectorilor
LIQ-KIT-FTK1475	Kit LinkIQ™ și kit de verificare fibră optică cu funcție de inspecție pentru fibră multimod (MM) și monomod (SM)
LIQ-KIT-IE	LinkIQ™ Advanced Industrial Ethernet Kit - kit avansat pentru rețele Ethernet industriale
LIQ-KIT-IS60	Kit LinkIQ™ pentru tehnicieni, livrat împreună cu setul de unelte profesionale IS60 Pro-Tool Kit
LIQ-KIT-VFL-FBRLRT	Kit LinkIQ™ cu localizator vizual de defecte pe fibră optică (VFL) și detector de fibră activă (Live Fiber Detector)

Specificații tehnice: Tester de cablu și rețea Fluke Networks LinkIQ™

Caracteristică	Descriere
Limbi acceptate în interfață (UI)	Engleză, Germană, Franceză, Japoneză, Spaniolă, Thailandeză, Chineză Tradițională, Chineză Simplificată, Coreeană, Rusă, Italiană, Portugheză
Greutate	1 lb 6 oz (624 g)
Baterie	Tip: Litiu-ion, 3,6 V, 6400 mAh Autonomie: 8 ore (tipic) Timp de încărcare: 4,5 ore Interval de temperatură pentru încărcare: 0 °C până la +40 °C
Adaptor de alimentare	Intrare: 100 până la 240 VAC ±10%, 50/60 Hz Ieșire: 15 VDC, maxim 2 A Clasa: II
Interfață gazdă	USB Type-C
Ecran	800 × 480, color, capacitiv, multi-touch
Dimensiuni	8,5 in × 4,5 in
Temperatură de funcționare	0 °C până la 45 °C
Temperatură de depozitare	-10 °C până la +60 °C
Umiditate relativă în funcționare	0% până la 90%, între 0 °C și 35 °C 0% până la 70%, între 35 °C și 45 °C
Altitudine de funcționare	4.000 m 3.200 m cu adaptor AC
Vibrații	Aleatoare, 2 g, 5 Hz - 500 Hz
Rezistență la cădere	Cădere de la 1 m, pe toate cele 6 fețe

Diagnosticare activă a rețelei (Active Network Diagnostics)

Caracteristică	Descriere
Protocoale de diagnosticare	Link Layer Discovery Protocol (LLDP) Cisco Discovery Protocol (CDP) Fast Link Pulses (FLP) Internet Control Messaging Protocol (ICMP) Dynamic Host Configuration Protocol (DHCP)
Configurare adresă IP	Adresă LinkIQ, server DNS, gateway pentru IPv4 sau IPv6, configurate manual sau prin DHCP
Rezultate test Ping IP	Patru rezultate ale timpului de răspuns pentru țintă, server(e) DNS și gateway, plus media și numărul de pachete pierdute
Compatibilitate Power over Ethernet (PoE)	Certificat Ethernet Alliance conform IEEE 802.3af/at/bt Negociere hardware cu rezistență de semnătură Negociere software utilizând LLDP/CDP
Măsurători Power over Ethernet (PoE)	Tensiune în sarcină (V) Putere în sarcină (W)
Identificare port (Port Blink)	Face să clipească indicatorul luminos al portului conectat

Specificații pentru testarea cablurilor

Caracteristică	Descriere
Port de testare	Mufă modulară ecranată cu 8 pini, compatibilă cu conectori modulari RJ45 cu 8 pini.
Teste automate de punere în funcțiune	10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, numai hartă de cablare (Wire Map). Viteză de testare: 6 secunde pentru lungimi < 70 m.
Tipuri de cabluri	Cablare cu perechi torsadate echilibrate (Balanced Twisted Pair) Perechi torsadate neecranate (UTP) Perechi torsadate ecranate (Screened Twisted Pair) 2 perechi sau 4 perechi
Teste numai pentru harta de cablare (Wire Map)	Documentarea hărții de cablare Lungimea fiecărei perechi Diagnosticarea perechilor despicate (Split Pair) Selectare de către utilizator a standardului T568A sau T568B Selectare de către utilizator a tipului de conectare (Directă, Semi-încrucișată, Încrucișată complet) Viteză de testare: 1 secundă pentru lungimi < 120 m
Lungime maximă	305 m (1000 ft)
Viteză nominală de propagare (NVP)	Configurabilă de utilizator
Generator de ton	Generează tonuri digitale compatibile cu sonda Fluke Networks IntelliTone. Generează tonuri analogice compatibile cu sondele analogice uzuale.
Localizatoare Remote ID	Utilizează terminatoare Remote ID pentru identificarea a până la 7 porturi sau prize de rețea unice.
