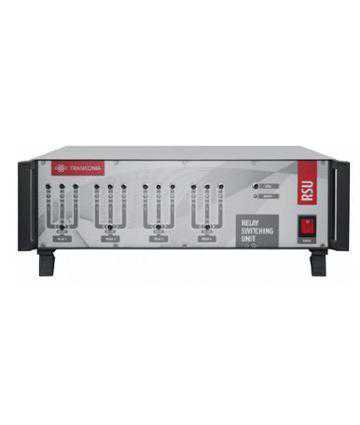

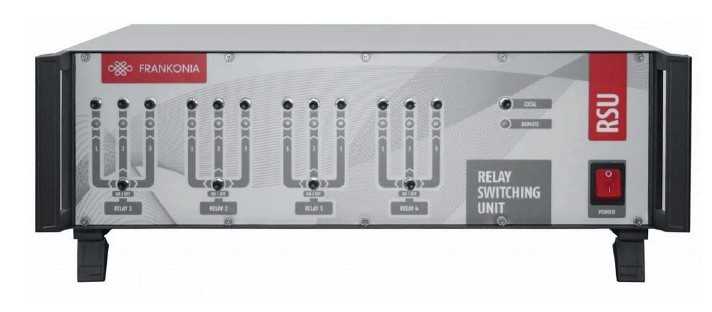

Frankonia UNITATE DE COMUTARE DE RF RSU (Relay Switching Unit)

RSU

Domeniu de frecvențǎ

DC … 12.4 GHz (pȃna la 18 GHz sau 40 GHz -  optional)

Nivel de test

50 V cont., 300 V (1s) at energetically used frequencies

DC...1 GHz

1 GHz...5 GHz

5 GHz...10 GHz

10 GHz...12.4 GHz

VSWR

≤ 1.04

≤ 1.14

≤ 1.3

≤ 1.5

Izolație

≥ 90 dB

≥ 80 dB

≥ 70 dB

≥ 70 dB

Putere max intrare

≤ 1.00 kW

≤ 0.44 kW

≤ 0.31 kW

≤ 0.28 kW

Impedanțǎ

50Ω

Timp de cmutare

≤ 60 ms

Numǎr de operații

Max 10 / minut
