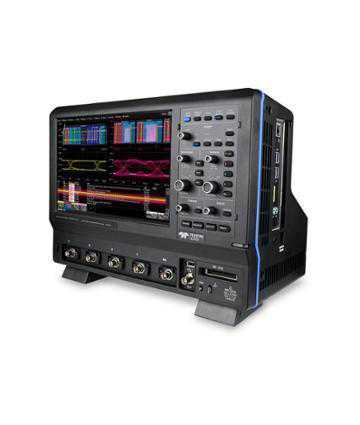

Teledyne LeCroy WaveRunner 8104-MS Osciloscopperformant pentru semnale mixte 4 x 1 GHz, rata esantionare 20 GS/s - indisponibil

Osciloscop Teledyne LeCroy WAVERUNNER 8104-MS - 1 GHz, 20 GS/s, 4ch, 16 Mpts/Ch Mixed Signal Oscilloscope with 12.1" WXGA Color Display

Caracteristici Generale:

• Latimi de banda de 500 MHz – 4 GHz
• Rata de esantionare de pana la 40 GS/s
• MAUI cu OneTouch
•   Proiectat pentru operare tactila
•   Construit pentru simplitate
•   Facut sa rezolve
• Unelte Avansate
•    Capabilitati de analiza a modulatiei de frecvente nedorite si a sincronizarii
•    WaveScan – Cautare si Gasire
•    Generare de rapoarte si documentare LabNotebook
•    Functie de Istoric – Redarea Formelor de Unda
• Pachete Software Optionale
•    Personalizare avansata
•    Filtru Digital
•    Analizor de Spectru
•    Analiza a dispozitivelor si surselor de putere in comutatie
•    Set cuprinzator de unelte de analiza a datelor serial, depanare, validare si conformitate
• 16 canale digitale cu 1.25 GS/s
•    Declansare cu model incrucisat analogic si digital
•    Cautare si gasire a modelelor digitale
•    Masuratori de sincronizare analogice si digitale
•    Emulare de porti logice
•    Indicatori de activitate

MAUI – O Experienta Superioara a Utilizatorului

MAUI – Most Advanced User Inteface a fost dezvoltata pentru a pune toata puterea si capabilitatile unui osciloscop modern la indemana utilizatorului. Proiectat pentru utilizare tactila: toate comenzile importante ale osciloscopului sunt accesate prin intuitivul afisaj tactil. Construit pentru simplitate: ajustarea osciloscopului este simplificata prin scurtaturile ce economisesc timp si prin casetele intuitive de dialog. Facut sa rezolve: un set vast de unelte de analiza si depanare ajuta la identificarea problemelor si gasirea rapida de solutii.

MAUI cu OneTOuch

WaveRunner 8000 si MAUI OneTouch stabilesc standardul pentru interfata de utilizare a osciloscoapelor asigurand functii tactile unice ce nu pot fi gasite pe alte osciloscoape. Sunt folosite miscari obisnuite pentru o interactionare intuitiva cu osciloscopul si pentru a reduce dramatic timpul necesar ajustarii. Convenienta si eficienta sunt optimizate – toate operatiunile obisnuite pot fi realizate cu o singura atingere si nu necesita deschiderea si inchiderea meniurilor sau dialogurilor pop-up.

Un Set de Unelte Puternic si Adanc

Colectia standard de unelte de matematica, masurare, depanare si documentare asigura capabilitati nedepasite de analiza. Pachetele specifice diverselor aplicatii fac posibila depanarea dinamica pentru scenariile obisnuite de proiectare/validare. Optiunea avansata de personalzare (XDEV) face posibila utilizarea parametrilor definiti de utilizator si functiilor matematice ce asigura capabilitati de analiza unice si nelimitate.

Modelele “M” pentru Maximum de Rata de Esantionare si Memorie

Rata de esantionare varf in industrie de 40 GS/s permite o reconstructie detaliata a muchiilor chiar si pentru semnalele cu cel mai rapid timp de crestere. Memoria de durata permite mentinerea ratei maxime de esantionare in baze mai mari de timp. Memoria adanca de 128 Mpts este ideala in depanarea comportarii pe termen lung a magistralelor data de mare viteza.

Unelte Ideala pentru Date Serial

O varietate de pachete software este disponibila pentru depasirea tuturor provocarilor privind testarea de date serial, de la pachete automatizate de conformitate, pana la seturi flexibile de unelte pentru depanare. O suita de pachete de masurare specifica protocolului si diagrama de tip ochi este disponibila pentru a complementa cele mai intuitive pachete de declansare si decodificare, disponibile in industrie.

Capabilitati Puternice de Semnal Mixt

Osciloscopul cu semnal mixt Teledyne LeCroy WaveRunner 8000-MS combina canalele analogice de inalta performanta ale WaveRunner 8000 cu flexibilitatea celor 16 intrari digitale. In plus, numeroasele optiuni de declansare si decodificare transforma WaveRunner 8000-MS intr-o masinarie de depanare serial analogica si digitala all-in-one .

Declansare, Decodificare, Masurare/Grafic si Diagrame Ochi Serial

Izoleaza evenimentele folosind declansarea de magistrala serial si vizualizeaza informatia de protocol codificata pe culori si suprapusa formelor de unda analogice sau digitale. Masuratorile de sincronizare si magistrala permit caracterizarea rapida si usoara a sistemului de date serial. Datele serial (digitale) pot fi extrase si li se pot intocmi un grafic pentru monitorizarea performantei sistemului in timp. identifica anomaliile din stratul fizic cu ajutorul testarii cu diagrama de tip ochi si functia de localizare cu masca a erorilor.

LabNotebook

LabNotebook salveaza in mod automat toate formele de unda afisate, fisierele de ajustare a osciloscopului, si capturile de ecran printr-o singura apasare de buton, eliminand nevoia de a naviga prin numeroase meniuri pentru a salva toate aceste fisiere in mod independent. Fisierele raport pot fi adnotate si impartite cu colegii pentru a documenta in totalitate rezultatele.

Arhitectura de Afisare Q-Scape cu Multiple Tab-uri

Architectura unica de afisare Q-Scape cu multiple tab-uri sporeste intelegerea proiectului, cu ajutorul ariei de afisare 4x. Formele de unda captate sau calculate pot fi localizate pe oricare din cele 4 grile diferite de afisare ale osciloscopului, cu tipuri de grila selectabile individual pentru fiecare tab. Formele de unda pot fi mutate cu rapiditate dintr-un tab in altul, prin “drag-and-drop”.

Optiune de Analiza a Modulatiei de Frecvente Nedorite si a Sincronizarii

JITKIT simplifica intelegerea performantei de baza a semnalului schemei de sincronizare si activitatii datelor din schema de sincronizare ale sistemului la modulatie de frecventa nedorita, incluzand ciclul, jumatatea de ciclu, cliclu-ciclu, asimetria, amplitudinea, intersectarea tensiunilor diferentiale, viteza de salt si o varietate de masuratori ale modulatiei de frecventa nedorita.

Optiunea de Personalizare Avansata XDEV

Prin optinea XDEV, programele terte pot fi integrate in totalitate in fluxul de procesare al osciloscopului. Creaza functii matematice si parametri personalizati folosind C/C++, MATLAB, Excel, JavaScript sau Visual Basic fara a fi necesara parasirea aplicatiei osciloscopului si vizualizeaza rezultatele direct pe osciloscop, in timp real.

Dimensiuni fizice:

Dimensiuni (HWD): 316 x 417 x 238 mm

Masa: 10.3 kg

Garantie si service

Garantie si service timp de 3 ani.

Este recomandata calibrarea anuala a dispozitivului.

Programele optionale de service includ servicii de garantie si calibrare extinsă.

Accesorii Compatibile:

 Sonde:

 Sonde Active de Tensiune

•       ZS1000-QUADPAK - Set de 4 Sonde Active ZS1000 de Mare Impedanta 1GHz
•       ZS1500-QUADPAK - Set de 4 Sonde Active ZS1500 de Mare Impedanta 1.5GHz
•       ZS2500-QUADPAK - Set de 4 Sonde Active ZS1500 de Mare Impedanta 2.5GHz
•       ZS1000 - Sonda Activa de Tensiune 1 GHz, 0.9 pF, 1 MOhm
•       ZS1500 - Sonda Activa de Tensiune 1.5 GHz, 0.9 pF, 1 MOhm
•       ZS2500 - Sonda Activa de Tensiune 2.5 GHz, 0.9 pF, 1 MOhm
•       ZS4000 - Sonda Activa de Tensiune 4 GHz, 0.6 pF, 1 MOhm

 Sonde Diferentiale (<=1.5 GHz)

•       AP033 - Sonda Diferentiala 500 MHz
•       ZD200 - Sonda Diferentiala Activa ±20 V, 200 MHz, 3.5 pF, 1 Mohm
•       ZD500 - Sonda Diferentiala Activa ±8 V, 500 MHz, 1 pF, 1 MOhm
•       ZD1000 - Sonda Diferentiala Activa ±8 V, 1 GHz, 1.0 pF
•       ZD1500 - Sonda Diferentiala Activa ±8 V, 1.5 GHz, 1.0 pF

 Sonde Diferentiale (4-6 GHz)

•       D410-PS – Sistem Complet de Sondare la 4 GHz, cu Varf cu Prindere Prin Lipire Dx10-SI (1 buc), Conectare Rapida DX10-QC (1 buc), Pin Patrat Dx10-SP (1 buc) si Set de Varfuri de Pozitionare Dx10-PT-KIT (1 buc)
•       D420-PS – Sistem Complet de Sondare la 4 GHz, cu Varf cu Prindere Prin Lipire Dx20-SI (1 buc), Conectare Rapida DX20-QC (1 buc), Pin Patrat Dx20-SP (1 buc) si Set de Varfuri de Pozitionare Dx20-PT-KIT (1 buc)
•       D610-PS – Sistem Complet de Sondare la 6 GHz, cu Varf cu Prindere Prin Lipire Dx10-SI (1 buc), Conectare Rapida DX10-QC (1 buc), Pin Patrat Dx10-SP (1 buc) si Set de Varfuri de Pozitionare Dx10-PT-KIT (1 buc)
•       D620-PS – Sistem Complet de Sondare la 6 GHz, cu Varf cu Prindere Prin Lipire Dx20-SI (1 buc), Conectare Rapida DX20-QC (1 buc), Pin Patrat Dx20-SP (1 buc) si Set de Varfuri de Pozitionare Dx20-PT-KIT (1 buc)
•       D410 – WaveLink D410 4 GHz/2.5 Vp-p si Amplificator Diferential de +/-3V Abatere Proportionala, Modul cu Varf Mic si Prindere prin Lipire, Conectare Rapida, Seturi de Cabluri cu Pini Patrati, plus accesorii
•       D420 – WaveLink D420 4 GHz/5 Vp-p si Amplificator Diferential de +/-3V Abatere Proportionala, Modul cu Varf Mic si Prindere prin Lipire, Conectare Rapida, Seturi de Cabluri cu Pini Patrati, plus accesorii
•       D610 – WaveLink D610 6 GHz/2.5 Vp-p si Amplificator Diferential de +/-3V Abatere Proportionala, Modul cu Varf Mic si Prindere prin Lipire, Conectare Rapida, Seturi de Cabluri cu Pini Patrati, plus accesorii
•       D620 – WaveLink D620 6 GHz/5 Vp-p si Amplificator Diferential de +/-3V Abatere Proportionala, Modul cu Varf Mic si Prindere prin Lipire, Conectare Rapida, Seturi de Cabluri cu Pini Patrati, plus accesorii
•       D400A-AT – Modul de Amplificare Diferentiala WaveLink  D400 4 GHz/4.8 Vp-p cu Varfuri Ajustabile
•       D600A-AT – Modul de Amplificare Diferentiala WaveLink  D600 6 GHz/4.8 Vp-p cu Varfuri Ajustabile
•       WL-PBUS-CASE – Set de Asamblare Platforma/Cabluri WaveLink ProBus pentru Sondele WaveLink D410, D420 si D400A-AT
•       Dx10-PT-KIT – Set de Varfuri cu Pozitionare Ajustabila WaveLink Dx10-PT, Include Ansamblul de Pozitionare XYZ cu Interconectori Mecanici, Set de Adezivi, Ghiduri de Conectare, Bagheta si Pini de Schimb (4 buc)/Priza (2 buc)
•       Dx20-PT-KIT – Set de Varfuri cu Pozitionare Ajustabila WaveLink Dx20-PT, Include Ansamblul de Pozitionare XYZ cu Interconectori Mecanici, Set de Adezivi, Ghiduri de Conectare, Bagheta si Pini de Schimb (4 buc)/Priza (2 buc)
•       Dx10-HiTemp – Cabluri de Extensie pentru Temperatura WaveLink pentru Dx10, Include o Pereche de Cabluri de Temperatura Inalta (30 grade) si un Set de Cabluri cu Prindere a Varfurilor prin Lipire
•       Dx20-HiTemp – Cabluri de Extensie pentru Temperatura WaveLink pentru Dx20, Include o Pereche de Cabluri de Temperatura Inalta (30 grade) si un Set de Cabluri cu Prindere a Varfurilor prin Lipire
•       DX10-SI – Set de Cabluri de Schimb cu Prindere a Varfurilor prin Lipire pentru D410/D610
•       DX20-SI – Set de Cabluri de Schimb cu Prindere a Varfurilor prin Lipire pentru D420/D620

 Sonde de Curent

•       CP150 - Sonda de Curent 150 A, 10 MHz, AC/DC, 150 A rms, 500 A Varf Impuls, Cablu de 2 m
•       CP500 - Sonda de Curent 500 A, 2 MHz, AC/DC, 500 A rms, 700 A Varf Impuls, Cablu de 6 m
•       CP030 - Sonda de Curent 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP031 - Sonda de Curent 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP030A - Sonda de Curent de Inalta Sensibilitate 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP031A - Sonda de Curent de Inalta Sensibilitate 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CA10 – Adaptor Programabil Senzor de Curent -> ProBus pentru Senzori de Curent Terti
•       CA10-QUADPAK – Set de 4 Adaptoare Programabil Senzor de Curent -> ProBus pentru Senzori de Curent Terti

 Sonde Diferentiale de Inalta Tensiune

•       AP031 - Sonda Diferentiala de Inalta Tensiune 700 V, 25 MHz (÷10, ÷100)
•       HVD3102 - Sonda Diferentiala de Inalta Tensiune 1 kV, 25 MHz
•       HVD3106 - Sonda Diferentiala de Inalta Tensiune 1 kV, 120 MHz
•       HVD3106-6M - Sonda Diferentiala de Inalta Tensiune 1 kV, 80 MHz, Cablu de 6 m
•       HVD3605 - Sonda Diferentiala de Inalta Tensiune 6 kV, 100 MHz
•       HVD3102-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 25 MHz, fara Accesorii pentru Varf
•       HVD3106-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 120 MHz, fara Accesorii pentru Varf
•       HVD3206 - Sonda Diferentiala de Inalta Tensiune 2 kV, 120 MHz

 Sonde de Inalta Tensiune

•       HVP120 - Sonda Pasiva de Inalta Tensiune 400 MHz, 1kV Vrms
•       PPE4KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
•       PPE5KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
•       PPE6KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhm

  Sonde Optice

•       OE425 – Convertizor din Optic in Electric, Conector BNC ProBus 500-870 nm
•       OE455 – Convertizor din Optic in Electric, Conector BNC ProBus 950-1630 nm

 Sonde Pasive

•       PP008-1 - Sonda Pasiva 10:1, 10 MOhm, 500 MHz
•       PP009-1 - Sonde Pasive pentru WaveSurfer Xs 10:1, 500 MHz, Identica Mecanic cu PP005A

 Amplificatoare Diferentiale

•       DA1855A – Amplificator Diferential cu Sursa de Putere de Precizie 1Ch, 100 MHz
•       DXC100A – Pereche de Sonde Diferentiale Pasive ÷100 sau ÷10 Selectabil, 250 MHz
•       DXC200 – Pereche de Sonde Diferentiale Pasive ÷1, 50 MHz
•       DXC-5100 – Pereche de Sonde Diferentiale 100:1, 250 MHz, 40 MOhm, 2.75pf
•       DA101 – Atenuator Pasiv 10:1, 1MOhm
•       DA1855A-PR2 – Amplificator Diferential cu Sursa de Putere de Precizie 2Ch, 100 MHz
•       DA1855A-PR2-RM – DA1855A cu Montare in Raft, 2Ch
•       DA1855A-RM – DA1855A cu Montare in Raft

 Componente de Sonda si Seturi

•      DX10-Sl-HiTEMP – Set de Cabluri de Schimb cu Prindere a Varfurilor prin Lipire pentru D410/D610 si Cablurile De Extensie de Temperatura
•       DX20-Sl-HiTEMP – Set de Cabluri de Schimb cu Prindere a Varfurilor prin Lipire pentru D420/D620 si Cablurile De Extensie de Temperatura
•       Dxx0-Cable-HiTemp – Pereche de Cabluri de Schimb de 30”  pentru Dx10/Dx20 HiTemp
•       PACC-CD008 – Impamantare Flexibila cu Resort (2 buc)
•       PACC-CL001 – Cleme de Sonda pentru SMD 0.5MM
•       PACC-LD003 – Cablu S de Schimb cu Unghi Drept
•       PACC-LD004 – Cablu L de Schimb cu Unghi Drept
•       PACC-ZD008 – Adaptor cu Cablu Y
•       PACC-ZD001 – Adaptor cu Cablu Y pentru Sondele Diferentiale ZD
•       PACC-ZD002 – Cablu cu Prindere prin Lipire pentru Sondele Diferentiale ZD – 2buc
•       PACC-ZD003 – Arc Lung de Impamantare pentru Sondele Diferentiale ZD – 2buc
•       PACC-ZD004 – Inlocuitor de Varf pentru Sondele Diferentiale ZD – 2buc
•       PACC-ZD005 – Adaptor de Varf cu Imbinare prin Articulatie pentru Sondele Diferentiale ZD
•       PACC-ZD006 – Adaptor IC Mic pentru Sondele Diferentiale ZD
•       PACC-ZD007 – Set de Accesorii Inlocuitoare pentru ZD200
•       PK111 – Set de Accesorii Inlocuitoare pentru ZD500, ZD1000 si ZD1500

 Adaptoare de Sonda

•       TPA10 - Adaptor de Sonda TekProbe catre ProBus
•       TPA10-QUADPAK - Set de 4 Adaptoare de Sonda TekProbe catre ProBus. Include geanta de protectie si transport.

 Alte Accesorii Compatibile:

•       WR8K-256GB-RSSD – Unitate Detasabila Solid State de 256 GB pentru WaveRunner 8000
•       WR8K-256GB-RSSD-02 – Unitate Solid State Aditionala de 256 GB pentru optiunea RSSD
•       WR8K-UPG-16GBRAM – Imbunatatire de la 8 GB RAM la 16 GB RAM
•       USB2-GPIB - Adaptor Extern USB 2.0 catre GPIB IEEE 488.2
•       WR8K-PWR – Pachet de Analiza a Puterii pentru WaveRunner 8000
•       WR8K-1553 TD – Pachet de Declansare si Decodare MIL-STD-1553 pentru WaveRunner 8000
•       WR8K-1553 TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi MIL-STD-1553 pentru WaveRunner 8000
•       WR8K-80B-8b10b TD – Pachet de Decodare 8b10b pentru WaveRunner 8000. Include Declansator Serial 80 bit 3.125 Gb/s
•       WR8K-ARINC429bus DME Symbolic – Pachet de Decodare, Masurare/Grafic si Diagrama Ochi ARINC 429 Bus Symbolic pentru WaveRunner 8000
•       WR8K-ARINC429bus Dsymbolic – Pachet de Decodare ARINC 429 Bus Symbolic pentru WaveRunner 8000
•       WR8K-AudioBus TD – Pachet de Declansare si Decodare AudioBus pentru WaveRunner 8000
•       WR8K-AudioBus TDG – Pachet de Declansare, Decodare si Grafic AudioBus pentru WaveRunner 8000
•       WR8K-CAN FDbus TD – Pachet de Declansare si Decodare CAN FD pentru WaveRunner 8000
•       WR8K-CAN FDbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN FD pentru WaveRunner 8000
•       WR8K-CAN FDbus TDME SYMBOLIC – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN FD Symbolic pentru WaveRunner 8000
•       WR8K-CANbus TD – Pachet de Declansare si Decodare CAN pentru WaveRunner 8000
•       WR8K-CANbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN pentru WaveRunner 8000
•       WR8K-CANbus TDME SYMBOLIC – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN Symbolic pentru WaveRunner 8000
•       WR8K-DigRF3Gbus D – Pachet de Decodare DigRF 3G Bus pentru WaveRunner 8000
•       WR8K-DigRFV4 D – Pachet de Decodare DigRF V4 Bus pentru WaveRunner 8000
•       WR8K-DPHYbus D – Pachet de Decodare MIPI D-PHY CSI-2, DSI Bus pentru WaveRunner 8000
•       WR8K-DPHYbus DP – Pachet de Decodare si Testare a Stratului Fizic MIPI D-PHY CSI-2, DSI Bus pentru WaveRunner 8000
•       WR8K-EMB TD – Pachet de Declansare si Decodare I2C, SPI, UART si RS-232 pentru WaveRunner 8000
•       WR8K-EMB TDME – Pachet de Declansare, Decodare , Masurare/Grafic si Diagrama Ochi I2C, SPI, UART si RS-232 pentru WaveRunner 8000
•       WR8K-ENETbus D – Pachet de Decodare ENET Bus pentru WaveRunner 8000
•       WR8K-FCbus D – Pachet de Adnotare a Decodificarii FibreChannel pentru WaveRunner 8000
•       WR8K-FlexRaybus TD – Pachet de Declansare si Decodare FlexRay pentru WaveRunner 8000
•       WR8K-FlexRaybus TDMP – Pachet de Declansare, Decodare, Masurare/Grafic si Testare a Stratului Fizic pentru WaveRunner 8000
•       WR8K-I2Cbus TD – Pachet de Declansare si Decodare I2C Bus pentru WaveRunner 8000
•       WR8K-I2Cbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi I2C Bus pentru WaveRunner 8000
•       WR8K-LINbus TD – Pachet de Declansare si Decodare LIN Bus pentru WaveRunner 8000
•       WR8K-LINbus TDME – Pachet de Declansare, Decodare, Masurare/Grafica si Diagrama Ochi LIN Bus pentru WaveRunner 8000
•       WR8K-Manchesterbus D – Pachet de Decodare Manchester Bus pentru WaveRunner 8000
•       WR8K-MPHYbus D – Pachet de Decodare MIPI M-PHY pentru WaveRunner 8000
•       WR8K-MPHYbus DP – Pachet de Decodare si Testare a Stratului Fizic MIPI M-PHY pentru WaveRunner 8000
•       WR8K-NRZbus D – Pachet de Decodare NRZ Bus pentru WaveRunner 8000
•       WR8K-PCIebus D – Pachet de Decodare PCIe Bus pentru WaveRunner 8000
•       WR8K-ProtoBus MAG – Set de Unelte de Depanare Serial – Masurare, Analiza si Grafic pentru WaveRunner 8000
•       WR8K-ProtoSync – Pachet de Sincronizare a Adnotarii de Decodificare si a Analizei de Protocol pentru WaveRunner 8000
•       WR8K-ProtoSync-BT – Pachet de Sincronizare a Adnotarii de Decodificare si a Analizei de Protocol+Bit Tracer SW pentru WaveRunner 8000
•       WR8K-SASbus D – Pachet de Adnotare a Decodificarii SAS pentru WaveRunner 8000
•       WR8K-SATAbus TD – Pachet de Declansare si Decodare SATA pentru WaveRunner 8000
•       WR8K-SENTbus D – Pachet de Decodare SENT Bus pentru WaveRunner 8000
•       WR8K-SpaceWirebus D – Pachet de Decodare SpaceWire pentru WaveRunner 8000
•       WR8K-SPIbus TD – Pachet de Declansare si Decodare SPI Bus pentru WaveRunner 8000
•       WR8K-SPIbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi SPI Bus pentru WaveRunner 8000
•       WR8K-UART-RS232bus TD – Pachet de Declansare si Decodare UART-RS232 pentru WaveRunner 8000
•       WR8K-UART-RS232bus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi UART-RS232 pentru WaveRunner 8000
•       WR8K-UNIPRObus D – Pachet de Decodare MIPI UniPro Protocol pentru WaveRunner 8000
•       WR8K-UPG-MPHY-UNIPRObus D – Upgrade Software de Decodare din MPHY in UniPro. Este necesare MPHY
•       WR8K-USB2-HSICbus D – Pachet de Decodare USB 2.0 HSIC pentru WaveRunner 8000
•       WR8K-USB2bus TD – Pachet de Declansare si Decodare USB 2.0 Bus pentru WaveRunner 8000
•       WR8K-USB2bus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi USB 2.0 Bus pentru WaveRunner 8000
•       WR8K-JITKIT – Pachet de Analiza a Instabilitatii Schemei de Sincronizare cu Vizualizare a Suprapunerii de Timp, Statistica, Spectru si Instabilitate
•       WR8K-DFP2 - Pachet Software Filtru Digital pentru WaveSurfer 8000
•       QPHY-BroadR-Reach – Pachet Software de Conformitate BroadR-Reach Activat pentru QualiPHY. Necesita SDA2 sau JTA2
•       QPHY-MOST50 – Pachet Software de Conformitate MOST50 ePHY Activat pentru QualiPHY. Necesita optiunile DFP2 si SDM sau SDA2
•       QPHY-MOST150 – Pachet Software de Conformitate MOST150 oPHY si cPHY Activat pentru QualiPHY. Necesita optiunile DFP2 si SDM sau SDA2
•       QPHY-MIPI-DPHY – Pachet Software de Conformitate MIPI DPHY Activat pentru QualiPHY
•       WR8K-DDR2-TOOLKIT – Pachet de Depanare DDR2 si LPDDR2 pentru WaveRunner 8000
•       WR8K-DDR3-TOOLKIT – Pachet de Depanare DDR3, DDR3L, LPDDR3, DDR2 si LPDDR2 pentru WaveRunner 8000
•       WR8K-UPG-DDR3-TOOLKIT – Upgrade la Pachetul de Depanare DDR3, DDR3L, LPDDR3, DDR2 si LPDDR2 pentru WaveRunner 8000
•       QPHY-DDR2 – Pachet Software de Conformitate DDR2 Activat pentru QualiPHY
•       QPHY-DDR3 – Pachet Software de Conformitate DDR3, DDR3L, si LPDDR3 Activat pentru QualiPHY
•       QPHY-ENET – Pachet Software de Conformitate Ethernet 10/100/1000BT Activat pentru QualiPHY
•       QPHY-LPDDR2 – Pachet Software de Conformitate LPDDR2 Activat pentru QualiPHY
•       QPHY-USB – Pachet Software de Conformitate USB 2.0 Activat pentru QualiPHY
•       WR8K-CBL-DE-EMBED – Pachet de Calibrare a Cablurilor pentru WaveRunner 8000
•       WR8K-EyeDrll – Set de Unelte pentru Integritatea Semnalului – Calibrare/Emulare a Canalului si a Prinderii, Egalizare Tx-Rx
•       WR8K-SDAll – Pachet Software SDAll – Urmatoarea Generatie de Analiza A Datelor Serial
•       WR8K-SDM – Pachet Software cu Masca de Date Serial pentru WaveRunner 8000
•       WR8K-EMC – Pachet Software cu Parametri de Impuls EMC pentru WaveRunner 8000
•       WR8K-ET-PMT – Pachet de Testare cu Masca a Impulsurilor de Telecomunicatii pentru WaveRunner 8000
•       WR8K-Q-SCAPE - Pachet Software cu Optiuni de Afisaj cu Multiple Tab-uri
•       WR8K-Spectrum – Pachet Software Analizor de Spectru si FFT Avansat pentru WaveRunner 8000
•       WR8K-XDEV – Pachet de Personalizare Avansata pentru Seria WaveRunner 8000
•       WR8K-Carrycase – Carcasa de Protectie si Transport pentru WaveRunner 8000
•       WR8K-RACK – Set de Montare in Raft pentru WaveRunner 8000
•       OC1021-A - Carucior de Transport pentru Osciloscop
•       OC1024-A – Carucior de Transport cu Raft si Sertar Aditional
•       WR8K-AORM – Pachet Avansat de Inregistrare si Masurare Optica pentru WaveRunner 8000
•       WR8K-DDA – Pachet Software de Analiza a Unitatilor de Disc pentru WaveRunner 8000
•       WR8K-DDM2 – Pachet Software de Masurare a Unitatilor de Disc pentru WaveRunner 8000
•       PK400-0 - Set de Sonde cu Prindere de Dimensiuni Foarte Mari. Include 22 de sonde
•       PK400-1 - Set de Sonde cu Prindere de Dimensiuni Mari pentru distanta de 2.54 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
•       PK400-2 - Set de Sonde cu Prindere de Dimensiuni Medii pentru distanta de 1.0 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
•       PK400-3 - Set de Sonde cu Prindere de Dimensiuni Mici pentru distanta de 0.2 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
•       TF-ENET-B – Accesoriu de Testare Ethernet 10/100/1000BaseT
•       TF-USB-B – Accesoriu de Testare a Conformitatii USB 2.0

Teledyne LeCroy WaveRunner 8000 500 MHz - 4 GHz Oscilloscopes Datasheet

Teledyne LeCroy WaveRunner 8000 Oscilloscopes Getting Started Guide

Teledyne LeCroy WaveRunner 8000 Oscilloscopes Operator's Manual

Teledyne LeCroy Oscilloscope Probes and Probes Accessories

VIDEO

• http://teledynelecroy.com/support/techlib/videos.aspx?capid=106&mid=528&smid=662&docid=9659

• http://teledynelecroy.com/support/techlib/videos.aspx?capid=106&mid=528&smid=662&docid=9660

• http://teledynelecroy.com/support/techlib/videos.aspx?capid=106&mid=528&smid=662&docid=9658
