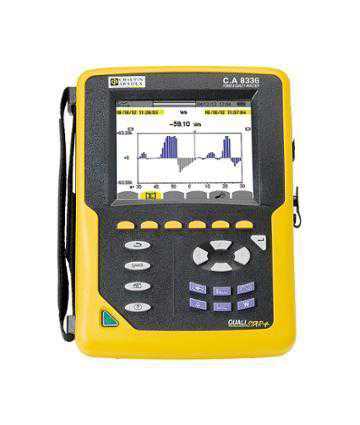

Chauvin Arnoux C.A 8336 Analizor de energie

Garantie 36 Luni

Disponibil si in varianta CA 8336 + 4 x MA 193 + DataView, ca pachet promotional

Toti parametrii simultan!

Proiectat pentru deparatmentele de teste si mentenanta, Qualistar+ C.A 8336 poate fi folosit pentru a obtine un instantaneu a functiilor principale caracterizand calitatea retelei electrice. Functiile acestui analizator il fac perfect pentru mentenanta preventiva sau de corectare. Poate fi folosit si pentru a face un studiu de energie complet al unei instalatii.
Pentru dimensionarea instalatiior sau reparatiile de intrerupatoare, C.A 8336 este echipat cu un functii Inrush si TrueInrush.
Compact si usor de folosit, acest instrument ofera si un numar mare de valori calculate si cateva functii de procesare. C.A 8336 este echipat cu 4 canale de masuratori de tensiune si 4 canale de masuratori de curent. C.A 8336 captureaza si inregistreaza toti parametrii, tranzitorii, alarmele si formele de unda simultan.
Cand senzorii sunt conectati la C.A 8336 sunt recunoscuti automat. Ofera si posibilitatea de a combina diferite tipuri de senzori de curent iar configuratia ratiilor permite citirea directa a masuratorilor.

Caracteristici generale:

Toate masuratorile necesare intr-un singur instrument
Simplitate de utiizare dovedita
Durate de inregistrare extra lungi
Capturarea tranzitoriilor care dureaza si doar cativa µs
Mod Inrush cu forme de unda.

Posibilitate de conectare in retea WiFi sau Ethernet cu modul de comunicatie optional.

Special proiectat pentru lucrul pe teren:

Acces direct la functiile primare (configurare, etc)
Acces direct la masuratori (armonice, flicker, etc)
Intrari curent/tensiune cu insertii coordonate pe culori
Ecran mare TFT pentru o citire usoara
Durata de viata a bateriei de 13 ore
Functiile multiple ale Qualistar+ C.A 8336 il fac deosebit de versatil. Este potrivit pentru aplicatii de pana la 1,000 V in CAT III si 600 V in CAT IV.
Masuratorile obtinute cu modelele Qualistar pot fi procesate cu unul din cele 2 software-rui: PAT livrat ca standard sau DataView, valabil ca optiune. Ele permit configuratia, transferul, procesarea si analizarea datelor. In aditie, Dataview ofera posibilitatea de a genera rapoarte in concordanta cu standardele de calitate ale tensiunii.

Accesorii specifice:

Cablul ESSAILEC poate fi folosit pentru a face teste fara a deranja sau a intrerupere circuitul de alimentare pe controalele si retelele de protectie instalate in circuitele secundare ale transfomatoarelor de curent sau de tensiune.
Toate modelele Qualistar+ sunt livrate cu un set de inele/insertii pentru identificarea rapida si personalizarea coordonarii pe culori.
Gama larga de senzori de curent pentru masuratori de la 5mA pana la 10 kA

accesoriesc ca 8331

Specificatii:

Tensiune TRMS CA+CC pana la 1,000 V
Curent TRMS CA+CC: 5 mA pana la 10 kA depinzand de senzori
Frecventa
Valori Putere: W, VA, var, VAD, PF, DPF, cos φ, tan φ
Valori energie: Wh, varh, VAh, VADh, BTU, toe, Joule
Armonice de la 0 pana la al 50-lea ordin, phase
Tranzitori: pana la 210
Inrush cu forme de unda pe o perioada > 10 min
Functie TrueInrush
Inregistrarea unei selectii de parametrii la rata maxima de esantionare intr-o perioada de la cateva zile pana la cateva saptamani
Alarme: 10,000 de 40 de tipuri diferite
detectie Peak
Reprezentare vectoriala
Valabil in mai mult de 27 de limbi
IP53/IK08
Comunicare USB
IEC 61000-4-30 Clasa B
Dimensiuni: 240 x 180 x 55 mm
Greutate: 1.9 kg
Trei ani garantie

3y garantie

Pachetul de livrare contine:

C.A 8336
5 cabluri de tensiune banana 4 mm, 3 m
5 clipsuri crocodil
Un set de 12 inele/insertii coordonate pe culori pentru identificarea cablurilor si a intrarilor
O folie anti-zgarieturi pentru ecran
Cablu USB
Cablu de alimentare
Un pachet de alimentare
Manual de operare pe CD
Software PAT
Fisa de siguranta

ANALIZOR PORTABIL DE REŢELE ELECTRICE TRIFAZATE:

(producător: CHAUVIN ARNOUX – FRANŢA)

Model	CA 8336
Tip carcasă	carcasă turnată din cauciuc spongios antişoc
Greutate	1.9 Kg
Afişaj	LCD tip TFT full-grafic, color, cu iluminare, ¼ VGA, 320 x 240, diagonală 148 mm (vizualizare în condiţii optime mărimi grafice)
Mod de afişare	numeric, forme de undă, armonici, diagrame, histograme, meniu în limba română
Meniu în limba română	DA
Nr. de intrări de tensiune / curent	5U / 4I
Curent de nul	măsurat direct
Tensiune (valoare efectivă c.a. + c.c.)	max. 1000V True RMS c.a. + c.c.
Programare rap. transf. U	max. 500 kV
Armonici tensiune şi curent	ord. 1…50, THD (distorsiuni armonice totale)
Analiză specială armonici	mod “expert” – analiza influenţei armonicilor datorate curentului de nul la motoare
Dezechilibru tensiuni şi curenţi	reprezentare vectorială grafică U+I pe aceeaşi diagramă Fresnel (direct pe ecranul aparatului)
Evenimente tranzitorii	210 evenimente
Evenimente tranzitorii	trigger programabil >78μs, declanşare şi achiziţie la momente programabile diferite (t-1, t+1, t+2) pentru comparare imediată, posibilitate de sortare automată a evenimentelor (de tensiune, de curent, pe neutru etc.)
Flicker (termen scurt / lung)	DA (P_ST, P_LT)
Analiza calităţii energiei	DA (analiză conform standardului EN 50160, cu soft specializat)
Domenii de curent	5mA … 10.000A
Traductoare de curent disponibile (opţionale)	4 cleşti mici MN93 (500mA...200Aca, deschidere 20 mm, pentru circuite secundare) 4 cleşti mici MN93A (5mA...100Ac.a., deschidere 20 mm, pentru circuite secundare) 3/4 cordoane flexibile AmpFlex A193 lungime 450 mm / 800 mm (100mA...10kAc.a., diametru 143 mm / 254 mm, pentru bare de curent) 4 cordoane flexibile subţiri Mini-AmpFlex MA193 lungime 250 mm / 350 mm (100mA...10kAc.a., diametru 79 mm / 111 mm pentru bare de curent) 4 cleşti C193 (1A...1000Ac.a., diametru max. cleşte 52 mm) 4 cleşti PAC93 (1A...1000Ac.a./1300Ac.c., diametru max. cleşte 39 mm) 4 cleşti mici E3N (50mA...100Ac.a./c.c., diametru max. cleşte 12 mm) 4 cleşti mari J93 (max. 3500Ac.a. / 5000Ac.c., diametru max. cleşte 72 mm)
Adaptor trifazat 5A (pentru conectare directă la transformator de curent)	Da, disponibil opţional
Programare rap. transformare I	max. 60 kA
Posibilitate de conectare traductoare de curent diferite pe cele 3 sau 4 canale	DA (aplicaţie foarte utilă la testarea sistemelor de energie solară)
Valori statistice măsurate	efective, vârf, min, max, medie, factor de formă
Măsoară şi afişează TRMS	DA (valoare efectivă reală şi pe forme de undă distorsionate)
Programare alarme	DA (10.000 de alarme, 40 de tipuri diferite)
Măsurare puteri	putere activă, reactivă, aparentă, sumă
Factor de putere	cos φ, PF, DPF, Tan, sumă
Măsurare energie	energie activă, reactivă, aparentă, sumă, sens +/-
Frecvenţa fundamentală	40 Hz … 69 Hz
Frecvenţa de eşantionare	12,8 kHz pe canal
Rata de eşantionare	256 eşantioane / perioadă
Osciloscop direct pe aparat	DA (afişare color grafică forme de undă pentru U şi I simultan)
