Metrel MI 2892 ST Power Master

Garantie 24 Luni

metrel logo

Noul MI 2892 Power Master este un dispozitiv portabil trifazat folosit pentru analiza de calitate a puterii. Instrumentul este dotat cu un afisaj color de dimensiuni mari si usor de folosit ce ofera utilizatorului posibilitatea de a detecta distorsiuni armonice, fazori si anomalii de unda ale unor instalatii doar prin conectarea dispozitivului. MI 2892 este proiectat atat pentru inregistrarea pe termen lung cat si pentru depanarea problemelor privind calitatea puterii electrice in cadrul sistemelor de distributie monofazate si trifazate. Butoanele de setare rapida plasate ergonomic, fac ca instrumentul sa aiba interfata prietenoasa si ajuta la vederea rapida de ansamblu al datelor in scopul depanarii. Pachetul software avansat PC SW PowerView3 face posibila analiza in detaliu a datelor inregistrate, citirea directa de pe cardul de memorie microSD, analiza inregistrarilor de durata mare si crearea automata a rapoartelor de test avansate.



Functii de masurare

  • Voltaj: TRMS, de varf, coeficientul limita (4 canale);
  • Curent: TRMS, de varf, coeficientul limita (4 canale);
  • Puterea (activa, reactiva, virtuala);
  • Masuratori de putere in conformitate cu IEEE 1459 (activa, pasiva, fundamentala, armonica, dezechilibru de sarcina)
  • Masuratori de dezechilibru si scintilatie;
  • Analiza armonica si interarmonica pana la rangul 50, masuratori THD;
  • Energie (activa, reactiva, generata, consumata);
  • Captarea si inregistrarea evenimentelor petrecute la sursa de curent (opriri, intreruperi,perturbatii);
  • Monitorizarea si inregistrarea socurilor de curent de anclansare;
  • Inregistrarea, afisarea si crearea instantaneelor undelor sau socurilor de curent de anclansare;
  • Inregistrarea supracurentului initial;
  • Analiza calitatii de putere in concordanta cu EN 50160;
  • Inregistrarea a pana la 7 alarme ajustabile;
  • Masurarea temperaturii;
  • Cos ϕ pentru factorul de putere.



Caracteristici generale:

  • 4 canale de tensiune cu plaja larga de masurare: 0 ... 1000Vrms (CAT II/1000V);
  • 4 canale de curent cu suport pentru recunoasterea automata a clemei si selectare a gamei;
  • Detectare automata a clemei inteligente si selectare a gamei pentru clema inteligenta.
  • Conformitate cu standardul de calitate a puterii IEC 61000-4-30, Clasa A;
  • Analiza completa a calitatii puterii in concordanta cu EN 50160, incluzand semnalizarea si interarmonicele.
  • Suport pentru cardurile de memorie microSD (card de 8GB inclus) de pana la 32GB;
  • Terminale de intrare codate pe culori si semne distinctive pentru a se potrivi regiunii in care este utilizat dispozitivul.
  • Meniu principal intuitiv si iconite de dimensiuni mari ce ajuta la configurarea si navigarea cu usurinta a instrumentului.
  • PC SW PowerView3 permite descarcarea, vizionarea si analizarea datelor inregistrate si crearea de rapoarte profesionale.
  • In setul standard sunt incluse cleme flexibile (fara alimentator de putere aditional).



Software

  • Platforma PowerView PC SW contine un pachet de functii necesare evaluarii profunde a fenomenelor ce tin de calitatea puterii si crearea rapoartelor complete:
  • Descarcare de date
  • Raport predefinit al testarii de calitate a puterii EN50160
  • Imbinarea datelor
  • Transfer al datelor de testare catre alte aplicatii (MS Excel, MS Word, etc.)
  • Filtrarea datelor inregistrare
  • Instrument pentru repararea rezultatelor descarcate pentru a preveni pierderi de date in timpul transmiterii


Dimensiuni(Latime x Inaltime x Lungime): 230 x 140 x 80 mm
Masa: 0.96 kg

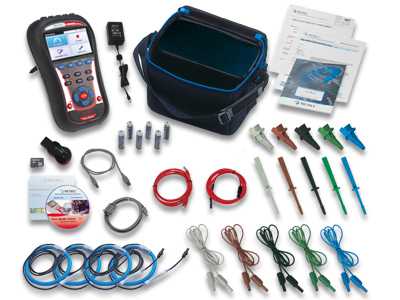

Pachetul de livrare MI 2892 ST contine:

- set sonde de test (5 buc.),
- set crocodili (5 buc.),
- set cabluri de test (5 buc.),
- sondă de temperatură,
- microSD card de memorie 8GB,
- software PC SW PowerView3,
- cabluri de conectare (RS232, USB, Ethernet),
- cablu de alimentare+adaptor,
- acumulatori 1,2V NiMH (6 buc.),
- geantă de transport,
- manual de utilizare,
- certificat calibrare de la producător





Cod comandă

MI 2892 ST

Accesorii incluse

set sonde de test (5 buc.), set crocodili (5 buc.),

set cabluri de test (5 buc.), sondă de temperatură,

microSD card de memorie 8GB, software PC SW PowerView3, cabluri de conectare (RS232, USB, Ethernet), cablu de alimentare+adaptor,

acumulatori 1,2V NiMH (6 buc.), geantă de transport, manual de utilizare, certificat calibrare de la producător

Cod comandă

MI 2892 EU

Accesorii incluse

set traductoare de curent flexibile A 1227 – 3000/300/30A (4 buc.), set sonde de test (5 buc.), set crocodili (5 buc.),

set cabluri de test (5 buc.), sondă de temperatură,

microSD card de memorie 8GB, software PC SW PowerView3, cabluri de conectare (RS232, USB, Ethernet), cablu de alimentare+adaptor, acumulatori 1,2V NiMH (6 buc.), geantă de transport, manual de utilizare, certificat calibrare de la producător

Cod comandă

MI 2892 AD

Accesorii incluse

set traductoare de curent flexibile A 1502 – 3000/300/30A (4 buc.), set sonde de test (5 buc.), set crocodili (5 buc.),

set cabluri de test (5 buc.), sondă de temperatură, microSD card de memorie 8GB, software PC SW PowerView3, cabluri de conectare (RS232, USB, Ethernet), cablu de alimentare+adaptor, acumulatori 1,2V NiMH (6 buc.), geantă de transport, manual de utilizare, certificat calibrare de la producător

Model

MI 2892

Standard IEC 61000-4-30

Clasa A

certificat emis de PSL (poate fi utilizat în litigii)

Analiza calităţii energiei

DA (analiză conform standardului EN 50160)

Tip carcasă

carcasă turnată din cauciuc spongios antişoc

Afişaj

tip TFT, diagonală 109 mm, (480 x 272) full-grafic, color,

Mod de afişare

numeric, forme de undă(funcție osciloscop), armonici, diagrame,

Meniu în limba română

DA

Nr. de intrări

5U / 4I

Curent de nul

măsurat direct

Tensiune (valoare efectivă c.a. + c.c.)

50V … 1000V RMS (L-N)

50V … 1730V RMS (L-L)

Precizie

0,1%

Domenii de curent

3A … 6.000A RMS (cu traductor A 1227 inclus)

50mA … 1.200A RMS (cu traductor A 1281 opțional)

Precizie

0,25%

Frecvenţa fundamentală

42,5 Hz … 69 Hz ± 10mHz

Armonici tensiune şi curent

ord. 1…50, THD

Flicker

DA

Valori statistice măsurate

efective, vârf, min, max, medie, factor de formă

Măsoară şi afişează TRMS

DA (valoare efectivă reală şi pe forme de undă distorsionate)

Programare alarme

măsurători

DA

Programare alarme

forme de undă

DA

Măsurare puteri

putere activă, reactivă, aparentă

Factor de putere

cos φ, PF

Măsurare energie

energie activă, reactivă, aparentă

Osciloscop direct pe aparat

DA (afişare grafică forme de undă)

Vectorscop direct pe aparat

DA (afişare grafică diagramă fazorială)

Curent de pornire motoare

DA

Înregistrare valori Min/Max

DA

Parametri

măsurați / înregistrați

tensiune, curent, energie, putere, armonici, interarmonici fliker, temperatură, frecvență, curent pornire motoare, forme de undă, evenimente tranzitorii,

Memorie (înregistrator termen lung)

microSD 8 GB (inclus), suportă până la 32 GB

Selecţie interval de măsură

1s…2h

Perioadă max. de înregistrare

1 an

Software specializat

PC SW PowerView3 – software de analiză calitate energie

Interfaţă comunicaţie

USB, Ethernet

Măsurare temperaturi

sondă inclusă

Sincronizare date prin GPS

Opțional (A 1335)

WiFi/3G Modem

Opțional (A 1475)

Alimentare

6 acumulatori tip NiMH sau alimentare de la reţea



Dimensiuni

230x140x80mm

Greutate

1 Kg

Garanţie

2 ani

Clasă de izolație

CAT IV 600V / CAT III 1000V
