Teledyne LeCroy WavePro DDA 760Zi-A - 6 GHz, 20 GS/s, 4ch, 32 Mpts/Ch DDA with 15.4" WXGA Color Display. 50 ohm and 1 Mohm Input. 40 GS/s and 64 Mpts/Ch in interleaved mode. - indisponibil

*Acest produs a iesit din fabricatie si nu mai face parte din portofoliul ARC Brasov.

Teledyne LeCroy DDA 760Zi-A - 6 GHz, 20 GS/s, 4ch, 32 Mpts/Ch DDA with 15.4" WXGA Color Display. 50 ohm and 1 Mohm Input. 40 GS/s and 64 Mpts/Ch in interleaved mode.

Bazate pe modelele din seria WavePro 7 Zi-A, analizoarele de unitate de disc din seria DDA 7ZI-A sunt disponibile in modele de 3.5 si 6 GHz si vin echipate cu o memorie de achizitie de 20 Mpts/ch. Masuratorile dedicate de unitate de disc, analiza de declansare si cea cu zoom la defect, si capabilitatile de masurare de date serial cu ajutorul analizorului de unitate de disc cu o interfata de utilizare de analizor de disc sunt standard, pentru a adresa constructiile de tip unitate de disc de mare capacitate. Exista posibilitatea operarii instrumentului in modul DDA sau SDA pentru a analiza conexiunile de date serial sau comportamentul media fizic al unei unitati de disc dur.

Caracteristici:

Performanta Maxima

Analizoarele de unitate de disc (DDA) Teledyne LeCroy ajuta inginerii in proiectarea unitatilor de inmagazinare a datelor prin integrarea unor unelte ce reduc timpul necesar pentru lansarea pe piata a produselor noi si pentru a accelera intelegerea si analiza defectelor pentru produsele existente. Teledyne LeCroy continua aceasta traditie prin seria DDA 7 Zi-A echipata cu puternicul set de unelte de analiza de unitate de disc. Utilizatorul poate capta, vizualiza si analiza forma de unda a semnalelor de unitate complexa, de mare viteza, cu viteza si integritate.

Aplicatiile de inmagazinare de date sunt solicitante din punct de vedere al memoriei, deoarece captarea de sectoare multiple sau unei piste complete de date este poate fi importanta in depanarea unui proiect sau evaluarea caracteristicilor media.

Arhitectura X-Stream II permite efectuarea cu rapiditate si acuratete a  masuratorilor si analizei semnalelor specifice unitatilor de disc. Memoria poate fi extinsa pana la 128 Mpts/Ch (256 Mpts/Ch pe 2 canale) folosind optiunea “L”. Ambele instrumente, DDA 760Zi si DDA 735Zi, ofera convenienta intrarilor selectabile, de 50 Ω sau 1 MΩ. Memoria standard de forma de unda de 20 Mpts si cea de 40 Mpts/s la captarea pe doua canale, face posibila achizitia simultana a mai multor sectoare de unitate.

Memorie de Durata si Flexibilitate in Gasirea Problemelor

Pot fi achizitionate semnale de capat de pana la 6 GHz, aplicandu-li-se apoi functia de QuickZoom de pe panoul frontal al instrumentului. DDA copiaza si extinde semnalul de unitate in mod automat. Utilizatorul poate derula vertical si orizontal pentru a examinda orice sector. Prin aplicarea diverselor zoom-uri, pot fi vizualizate pana la 8 zone separate ale semnalului de capat, fiecare tip de zoom este reprezentat de o anumita culoare. Parametrii unitatii de disc permit intocmirea caracteristicilor variatiei latimii impulsului sau raportului semnal-zgomot pe o regiune.  Inginerii de analiza a defectelor pot stoca si reapela forme de unda „de aur” si structuri ale panoului pentru a compara unitatile problematice cu cele bune. Convertizorii de tip analogic catre digital ce functioneaza la viteze de pana la 40 GS/s asigura o sensibilitate potrivita pentru masurarea canalelor actuale de citire la viteza mare. Pe fiecare DDA, pot fi rulate programe dezvoltate de catre client pentru a vizualiza semnalul captat prin filtre personalizate canalului si suportului de memorare ale clientului. Programele personalizate pot fi create in MATLAB, Visual Basic, Excel sau alte formate.

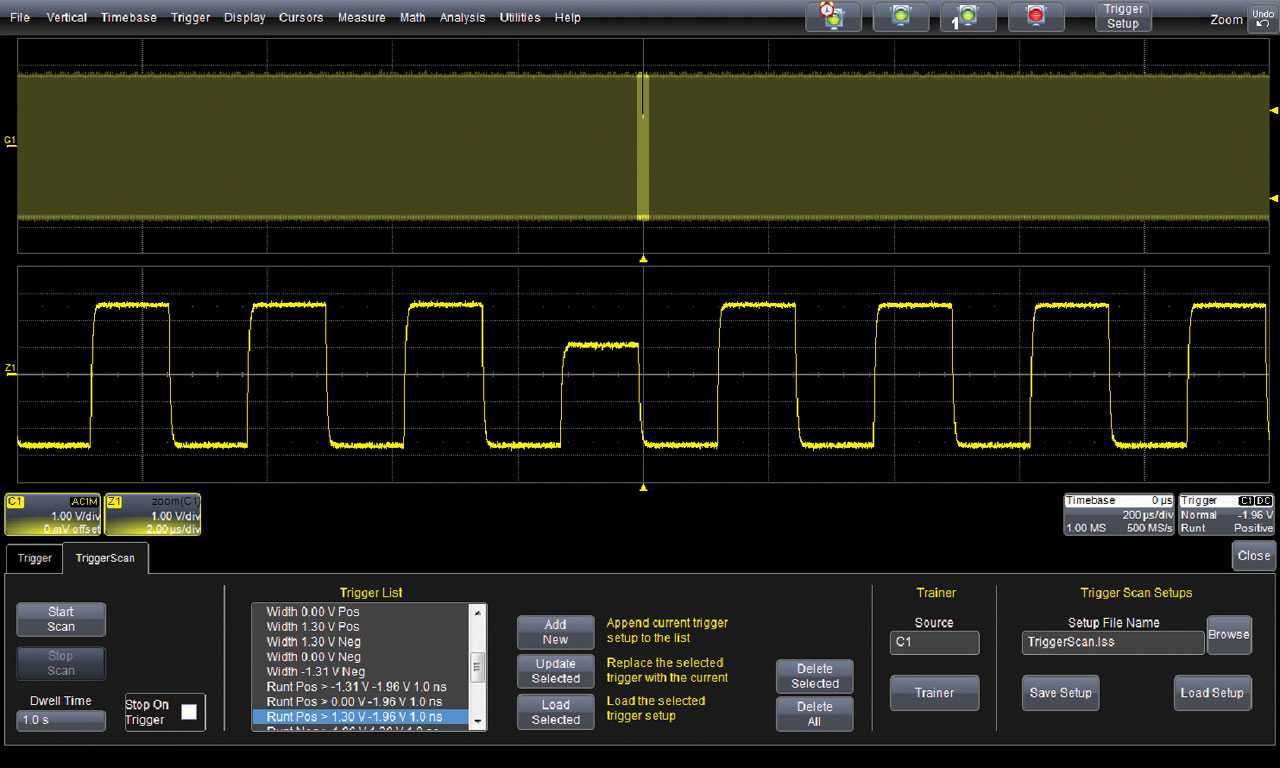

Performanta Extraordinara a Declansatorului si a Secventei

Declansarea de disc DDA permite furnizarea unor serii de evenimente in cadrul semnalului ce pot cauza apoi o declansare. De exemplu, semnalul poate fi limitat pe semnalul exponent pentru a capta apoi toate sectoarele de informatie pe pista. Pe masura ce memoria este marita pe DDA, pot fi captate mai multe sectoare, cu o rezolutie de timp de pana la 50 picosecunde/esantion. Cu ajutorul la analizoarelor DDA 7 Zi-A pot fi adunate pana la 15000 de sectoare de date. Streaming Sequence, o capabilitate optionala, foloseste X-Stream II si arhitectura cu hardware rapid ale DDA pentru a emite pana la 300.000 de segmente de date catre memorie, toate la o rata mare de declansare.

Interfata Grafica Naturala

O singura apasare a meniului DDA, lanseaza in mod direct functiile de analizor de unitate de disc. Reglajele familiare de pe panoul frontal, alaturi de o interfata grafica de utilizare naturala si dependenta de context, raspund cu rapiditate la comenzile utilizatorului. Functionalitatea este pe masura asteptarilor.

DDA 7 Zi-A prezinta:

•  31 parametri speciali
•  4 declansari dedicate unitatii
•    Sector
•    Servo Gate
•    PES Trigger
•    Read Gate Trigger
•  Unelte avansate de analiza a unitatii

Uneltele avansate de analiza a unitatii de disc includ:

1. Emulatie a Egalizatorului Filtrului de Cap
2. Emulatie a Canalului
3. Istograme SAM
4. Tendinta a valorilor SAM
5. Analiza a uzurii PES
6. Comparatie Analog

Prin conectarea simultana a doua semnale de viteza mica, precum portile index si servo cu  semnalele de inalta viteza precum cele de citire, nu a fost niciodata atat de simpla. Prin integrarea intrarilor de 50 Ω si 1 MΩ in toate modelele, este eliminata nevoia de adaptoare scumpe.

Dimensiuni fizice:

Dimensiuni (HWD): 355 x 467 x 289 mm

Masa: 28.2 kg

Garantie si service

Garantie si service timp de 3 ani.

Este recomandata calibrarea anuala a dispozitivului.

Programele optionale de service includ servicii de garantie si calibrare extinsă.

Accesorii Compatibile:

 Sonde:

 Sonde Active de Tensiune

•       ZS1000-QUADPAK - Set de 4 Sonde Active ZS1000 de Mare Impedanta 1GHz
•       ZS1500-QUADPAK - Set de 4 Sonde Active ZS1500 de Mare Impedanta 1.5GHz
•       ZS2500-QUADPAK - Set de 4 Sonde Active ZS1500 de Mare Impedanta 2.5GHz
•       ZS1000 - Sonda Activa de Tensiune 1 GHz, 0.9 pF, 1 MOhm
•       ZS1500 - Sonda Activa de Tensiune 1.5 GHz, 0.9 pF, 1 MOhm
•       ZS2500 - Sonda Activa de Tensiune 2.5 GHz, 0.9 pF, 1 MOhm
•       ZS4000 - Sonda Activa de Tensiune 4 GHz, 0.6 pF, 1 MOhm

 Sonde Diferentiale (<=1.5 GHz)

•       AP033 - Sonda Diferentiala 500 MHz
•       ZD200 - Sonda Diferentiala Activa ±20 V, 200 MHz, 3.5 pF, 1 MOhm
•       ZD500 - Sonda Diferentiala Activa ±8 V, 500 MHz, 1 pF, 1 MOhm
•       ZD1000 - Sonda Diferentiala Activa ±8 V, 1 GHz, 1.0 pF
•       ZD1500 - Sonda Diferentiala Activa ±8 V, 1.5 GHz, 1.0 pF

 Sonde Diferentiale (4-6 GHz)

•       D410-PS – Sistem Complet de Sondare la 4 GHz, cu Varf cu Prindere Prin Lipire Dx10-SI (1 buc), Conectare Rapida DX10-QC (1 buc), Pin Patrat Dx10-SP (1 buc) si Set de Varfuri de Pozitionare Dx10-PT-KIT (1 buc)
•       D420-PS – Sistem Complet de Sondare la 4 GHz, cu Varf cu Prindere Prin Lipire Dx20-SI (1 buc), Conectare Rapida DX20-QC (1 buc), Pin Patrat Dx20-SP (1 buc) si Set de Varfuri de Pozitionare Dx20-PT-KIT (1 buc)
•       D610-PS – Sistem Complet de Sondare la 6 GHz, cu Varf cu Prindere Prin Lipire Dx10-SI (1 buc), Conectare Rapida DX10-QC (1 buc), Pin Patrat Dx10-SP (1 buc) si Set de Varfuri de Pozitionare Dx10-PT-KIT (1 buc)
•       D620-PS – Sistem Complet de Sondare la 6 GHz, cu Varf cu Prindere Prin Lipire Dx20-SI (1 buc), Conectare Rapida DX20-QC (1 buc), Pin Patrat Dx20-SP (1 buc) si Set de Varfuri de Pozitionare Dx20-PT-KIT (1 buc)
•       D410 – WaveLink D410 4 GHz/2.5 Vp-p si Amplificator Diferential de +/-3V Abatere Proportionala, Modul cu Varf Mic si Prindere prin Lipire, Conectare Rapida, Seturi de Cabluri cu Pini Patrati, plus accesorii
•       D420 – WaveLink D420 4 GHz/5 Vp-p si Amplificator Diferential de +/-3V Abatere Proportionala, Modul cu Varf Mic si Prindere prin Lipire, Conectare Rapida, Seturi de Cabluri cu Pini Patrati, plus accesorii
•       D610 – WaveLink D610 6 GHz/2.5 Vp-p si Amplificator Diferential de +/-3V Abatere Proportionala, Modul cu Varf Mic si Prindere prin Lipire, Conectare Rapida, Seturi de Cabluri cu Pini Patrati, plus accesorii
•       D620 – WaveLink D620 6 GHz/5 Vp-p si Amplificator Diferential de +/-3V Abatere Proportionala, Modul cu Varf Mic si Prindere prin Lipire, Conectare Rapida, Seturi de Cabluri cu Pini Patrati, plus accesorii
•       D400A-AT – Modul de Amplificare Diferentiala WaveLink  D400 4 GHz/4.8 Vp-p cu Varfuri Ajustabile
•       D600A-AT – Modul de Amplificare Diferentiala WaveLink  D600 6 GHz/4.8 Vp-p cu Varfuri Ajustabile
•       WL-PBUS-CASE – Set de Asamblare Platforma/Cabluri WaveLink ProBus pentru Sondele WaveLink D410, D420 si D400A-AT
•       Dx10-PT-KIT – Set de Varfuri cu Pozitionare Ajustabila WaveLink Dx10-PT, Include Ansamblul de Pozitionare XYZ cu Interconectori Mecanici, Set de Adezivi, Ghiduri de Conectare, Bagheta si Pini de Schimb (4 buc)/Priza (2 buc)
•       Dx20-PT-KIT – Set de Varfuri cu Pozitionare Ajustabila WaveLink Dx20-PT, Include Ansamblul de Pozitionare XYZ cu Interconectori Mecanici, Set de Adezivi, Ghiduri de Conectare, Bagheta si Pini de Schimb (4 buc)/Priza (2 buc)
•       Dx10-HiTemp – Cabluri de Extensie pentru Temperatura WaveLink pentru Dx10, Include o Pereche de Cabluri de Temperatura Inalta (30 grade) si un Set de Cabluri cu Prindere a Varfurilor prin Lipire
•       Dx20-HiTemp – Cabluri de Extensie pentru Temperatura WaveLink pentru Dx20, Include o Pereche de Cabluri de Temperatura Inalta (30 grade) si un Set de Cabluri cu Prindere a Varfurilor prin Lipire
•       DX10-SI – Set de Cabluri de Schimb cu Prindere a Varfurilor prin Lipire pentru D410/D610
•       DX20-SI – Set de Cabluri de Schimb cu Prindere a Varfurilor prin Lipire pentru D420/D620

Sonde Diferentiale (8-13 GHz)

     WP-PLINK-CASE -  Set de Asamblare Platforma/Cabluri WaveLink ProLink pentru Sondele WaveLink D610, D620 si D600A-AT si Dxx30

Sonde de Curent

•       DSC015 - Sursa de Calibrare prin Aliniere pentru CP030, CP031, CP030A, CP031A si AP015
•       CP150 - Sonda de Curent 150 A, 10 MHz, AC/DC, 150 A rms, 500 A Varf Impuls, Cablu de 2 m
•       CP500 - Sonda de Curent 500 A, 2 MHz, AC/DC, 500 A rms, 700 A Varf Impuls, Cablu de 6 m
•       CP030 - Sonda de Curent 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP031 - Sonda de Curent 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP030A - Sonda de Curent de Inalta Sensibilitate 30 A, 50 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CP031A - Sonda de Curent de Inalta Sensibilitate 30 A, 100 MHz, AC/DC, 30 A rms, 50 A Varf Impuls, Cablu de 1.5 m
•       CA10 – Adaptor Programabil Senzor de Curent -> ProBus pentru Senzori de Curent Terti
•       CA10-QUADPAK – Set de 4 Adaptoare Programabil Senzor de Curent -> ProBus pentru Senzori de Curent Terti

 Sonde Diferentiale de Inalta Tensiune

•       AP031 - Sonda Diferentiala de Inalta Tensiune 700 V, 25 MHz (÷10, ÷100)
•       AP300 - Sonda Diferentiala de Inalta Tensiune 1 kV, 20 MHz
•       AP305 -  Sonda Diferentiala de Inalta Tensiune 1 kV, 100 MHz
•       HVD3102 - Sonda Diferentiala de Inalta Tensiune 1 kV, 25 MHz
•       HVD3106 - Sonda Diferentiala de Inalta Tensiune 1 kV, 120 MHz
•       HVD3106-6M - Sonda Diferentiala de Inalta Tensiune 1 kV, 80 MHz, Cablu de 6 m
•       HVD3605 - Sonda Diferentiala de Inalta Tensiune 6 kV, 100 MHz
•       HVD3102-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 25 MHz, fara Accesorii pentru Varf
•       HVD3106-NOACC - Sonda Diferentiala de Inalta Tensiune 1 V, 120 MHz, fara Accesorii pentru Varf
•       HVD3206 - Sonda Diferentiala de Inalta Tensiune 2 kV, 120 MHz

 Sonde de Inalta Tensiune

•       HVP120 - Sonda Pasiva de Inalta Tensiune 400 MHz, 1kV Vrms
•       PPE4KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
•       PPE5KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi
•       PPE6KV - Sonda de Inalta Tensiune 100:1, 400 MHz, 50 MOhmi

  Sonde Optice

•       OE425 – Convertizor din Optic in Electric, Conector BNC ProBus 500-870 nm

•       OE455 – Convertizor din Optic in Electric, Conector BNC ProBus 950-1630 nm

•       OE525 – Convertizor din Optic in Electric, Conector BMA ProBus 500-870 nm

•       OE555 – Convertizor din Optic in Electric, Conector BMA ProBus 950-1630 nm

•       OE695G – Convertizor din Optic in Electric

Amplificatoare Diferentiale

•       DA1855A – Amplificator Diferential cu Sursa de Putere de Precizie 1Ch, 100 MHz
•       DXC100A – Pereche de Sonde Diferentiale Pasive ÷100 sau ÷10 Selectabil, 250 MHz
•       DXC200 – Pereche de Sonde Diferentiale Pasive ÷1, 50 MHz
•       DXC-5100 – Pereche de Sonde Diferentiale 100:1, 250 MHz, 40 MOhm, 2.75pf
•       DA101 – Atenuator Pasiv 10:1, 1MOhm
•       DA1855A-PR2 – Amplificator Diferential cu Sursa de Putere de Precizie 2Ch, 100 MHz
•       DA1855A-PR2-RM – DA1855A cu Montare in Raft, 2Ch
•       DA1855A-RM – DA1855A cu Montare in Raft

 Componente de Sonda si Seturi

•       DX10-Sl-HiTEMP – Set de Cabluri de Schimb cu Prindere a Varfurilor prin Lipire pentru D410/D610 si Cablurile De Extensie de Temperatura
•       DX20-Sl-HiTEMP – Set de Cabluri de Schimb cu Prindere a Varfurilor prin Lipire pentru D420/D620 si Cablurile De Extensie de Temperatura
•       Dxx0-Cable-HiTemp – Pereche de Cabluri de Schimb de 30”  pentru Dx10/Dx20 HiTemp
•       LPA-SMA-A – Adaptor din ProLink in SMA, stil nou
•       LPA-SMA-KIT-A – Kit Adaptor din ProLink in SMA, stil nou

 Adaptoare de Sonda

•       TPA10 - Adaptor de Sonda TekProbe catre ProBus
•       TPA10-QUADPAK - Set de 4 Adaptoare de Sonda TekProbe catre ProBus. Include geanta de protectie si transport.

Sonde pentru Linii de Inalta Tensiune

•        PP066 – Sonda Pasiva de Capacitanta Joasa 7.5 GHz, 500/1K Ohmi

 Alte Accesorii Compatibile:

•       MS-500 – Extensie de Semnal Mixt pentru Osciloscop 500 MHz, 18 canale, 2 GS/s, 50 Mpts/ch
•       MS-500-36 – Extensie de Semnal Mixt pentru Osciloscop 250 MHz, 36 canale, 1 GS/s, 25 Mpts/ch (500MHz, 18 Ch, 2 GS/s, 50 Mpts/ch Intrepatruns)
•       MS-250 – Extensie de Semnal Mixt pentru Osciloscop 250 MHz, 18 canale, 1 GS/s, 10 Mpts/ch
•       WPZi-500GB-HD – Imbunatatire de la unitatea de disc standard la una de 500 GB
•       WPZi-500GB-RHD-02 – Hard Disk Aditional de 500GB pentru WPZi. Include Sistemul de Operare Windows 7, softwareul de osciloscop Teledyne LeCroy si fisiere critice de operare a osciloscopului in duplicat
•       WPZi-8-UPG-32GBRAM – Optiune de Imbunatatire de la 8 GB la 32 GB RAM CPU
•       GPIB-2 – Interfata IEE488 GPIB
•       WPZi-PWR – Pachet de Analiza a Puterii pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-1553 TD – Pachet de Declansare si Decodare MIL-STD-1553 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-1553 TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi MIL-STD-1553 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-ARINC429bus DME Symbolic – Pachet de Decodare, Masurare/Grafic si Diagrama Ochi ARINC 429 Bus Symbolic pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-ARINC429bus Dsymbolic – Pachet de Declansare si Decodare ARINC 429 Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-AudioBus TD – Pachet de Declansare si Decodare AudioBus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-AudioBus TDG – Pachet de Declansare, Decodare si Grafic AudioBus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-CAN FDbus TD – Pachet de Declansare si Decodare CAN FD pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-CAN FDbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN FD pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-CAN FDbus TDME SYMBOLIC – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN FD Symbolic pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-CANbus TD – Pachet de Declansare si Decodare CAN pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-CANbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-CANbus TDME SYMBOLIC – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN Symbolic pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-DigRF3Gbus D – Pachet de Decodare DigRF 3G Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-DigRFV4 D – Pachet de Decodare DigRF V4 Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-DPHYbus D – Pachet de Decodare D-PHY Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-DPHYbus DP - Pachet de Decodare si Testare a Stratului Fizic MIPI D-PHY CSI-2, DSI Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-EMB TD – Pachet de Declansare si Decodare I2C, SPI, UART si RS-232 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-EMB TDME – Pachet de Declansare, Decodare , Masurare/Grafic si Diagrama Ochi I2C, SPI, UART si RS-232 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-ENETbus D – Pachet de Decodare ENET Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-FlexRaybus TD – Pachet de Declansare si Decodare FlexRay pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-FlexRaybus TDMP – Pachet de Declansare, Decodare, Masurare/Grafic si Testare a Stratului Fizic pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-HSPT – Pachet de Declansare Serial de Inalta Viteza de la 100 Mb/s la 3.125 Gb/s pentru Osciloscoape de 4-6 GHz si Analizor de Unitate de Disc
•       WPZi-I2Cbus TD – Pachet de Declansare si Decodare I2C Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-I2Cbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi I2C Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-LINbus TD – Pachet de Declansare si Decodare LIN Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-LINbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi I2C Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-Manchesterbus D – Pachet de Decodare Manchester Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-MPHYbus D – Pachet de Decodare MIPI M-PHY pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-MPHYbus DP – Pachet de Decodare si Testare a Stratului Fizic MIPI M-PHY pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-MSO-EMB TD – Pachet MS-500-36 cu Declansare si Decodare I2C, SPI, UART si RS-232 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-MSO-EMB TDME – Pachet MS-500-36 cu Declansare, Decodare, Masurare/Grafic si Diagrama Ochi I2C, SPI, UART si RS-232 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-MSPT - Pachet de Declansare Serial de Viteza Medie de la 100 Mb/s la 1.25 Gb/s pentru Osciloscoape de 2.5-3.5 GHz si Analizor de Unitate de Disc
•       WPZi-PCIebus D – Pachet de Decodare PCIe Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-ProtoBus MAG – Set de Unelte de Depanare Serial – Masurare, Analiza si Grafic pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-ProtoSync – Pachet de Sincronizare a Adnotarii de Decodificare si a Analizei de Protocol pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-ProtoSync-BT – Pachet de Sincronizare a Adnotarii de Decodificare si a Analizei de Protocol+Bit Tracer SW pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-SATAbus TD – Pachet de Declansare si Decodare SATA pentru WavePro/SDA/DDA 7 Zi/Zi-A, Compatibil SATA Gen 1, 2 si 3
•       WPZi-SENTbus D – Pachet de Decodare SENT Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-SpaceWirebus D – Pachet de Decodare SpaceWire pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-SPIbus TD – Pachet de Declansare si Decodare SPI Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-SPIbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi SPI Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-UART-RS232bus TD – Pachet de Declansare si Decodare UART si RS232 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-UART-RS232bus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi UART-RS232 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-UNIPRObus D – Pachet de Decodare MIPI UniPro Protocol pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-USB2-HSICbus D – Pachet de  Decodare USB 2.0 HSIC pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-USB2bus D – Pachet de Decodare USB 2.0 Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-USB2bus DME – Pachet de Decodare, Masurare/Grafic si Diagrama Ochi USB 2.0 Bus pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-USB3bus D – Pachet de Decodare USB 3.0 pentru WavePro Zi Compatibil cu USB 3.0, 2.0, 1.x
•       WPZi-DFP2 - Pachet Software Filtru Digital pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       LSIB-1 – Iesire Digitizor de inalta viteza PCIe Gen1 X4 pentru osciloscop LeCroy. Card cu profil redus.
•       LSIB-HOSTBOARD – Placa gazda de conexiune PCI Express x4 pentru PC desktop
•       LSIB-HOSTCARD – Placa gazda de conexiune PCI Express x1 Express Card pentru intrarile Express Card de Laptop
•       LSIB-CABLE-3M – Cablu PCI Express x4 de 3 metri cu conectori de cablu x4 inclusi
•       LSIB-CABLE-7M – Cablu PCI Express x4 de 7 metri cu conectori de cablu x4 inclusi
•       QPHY-BroadR-Reach – Pachet Software de Conformitate BroadR-Reach Activat pentru QualiPHY. Necesita SDA2 sau JTA2
•       QPHY-MIPI-DPHY – Pachet Software de Conformitate MIPI DPHY Activat pentru QualiPHY
•       WPZi-DDR2-TOOLKIT – Pachet de Depanare DDR2 si LPDDR2 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-DDR3-TOOLKIT – Pachet de Depanare DDR3, DDR3L, LPDDR3, DDR2 si LPDDR2 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-UPG-DDR3-TOOLKIT – Upgrade la Pachetul de Depanare DDR3, DDR3L, LPDDR3, DDR2 si LPDDR2 pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       QPHY-MIPI-MPHY – Pachet Software de Conformitate MIPI MPHY Activat pentru QualiPHY
•       QPHY-DDR2 – Pachet Software de Conformitate DDR2 Activat pentru QualiPHY
•       QPHY-DDR3 – Pachet Software de Conformitate DDR3, DDR3L, si LPDDR3 Activat pentru QualiPHY
•       QPHY-ENET – Pachet Software de Conformitate Ethernet 10/100/1000BT Activat pentru QualiPHY
•       QPHY-LPDDR2 – Pachet Software de Conformitate LPDDR2 Activat pentru QualiPHY
•       QPHY-PCIe – Pachet Software de Conformitate PCIe Gen1 si Gen2 Activat pentru QualiPHY
•       QPHY-USB – Pachet Software de Conformitate USB 2.0 Activat pentru QualiPHY
•       QPHY-UWB – Pachet Software de Conformitate WiMedia UWB Activat pentru QualiPHY
•       ENET-2ADA-BNCSMA – Set de 2 Adaptoare BNC/M catre SMA/F
•       ENET-2CAB-SMA018 – Set de 2 cabluri SMA-SMA de 18 inci
•       ENET-2CAB-SMA036 – Set de 2 cabluri SMA-SMA de 36 inci
•       DDAZi-CompleteLinQ – Pachet: Framework SDA LinQ cu Piste Multiple, include. Masuratori Ochi, ale Tremurarii, Zgomotului, Diafoniei cu EyeDrII si VirtualProbe
•       DDAZi-CrossLinQ – Framework LinQ de Analiza, Masuratori Ochi, ale Tremurarii, Zgomotului si Diafoniei a Datelor Serial cu Piste Multiple
•       DDAZi-Crosstalk – Framework de Analiza, Masuratori Ochi, ale Tremurarii, Zgomotului si Diafoniei a Datelor Serial cu o Singura Pista
•       DDAZi-LinQ - Framework LinQ de Analiza, Masuratori Ochi si ale Tremurarii Datelor Serial cu Piste Multiple
•       WPZi-EyeDrll – Set de Unelte pentru Integritatea Semnalului – Calibrare/Emulare a Canalului si a Prinderii, Egalizare Tx-Rx
•       WPZi-EyeDrll-VP – Pachet: Set de Unelte EyeDrII si VirtualProbe
•       WPZi-PAM4 – Analiza, Masuratori Ochi, ale Tremurarii si Zgomotului de Date Serial PAM4
•       WPZi-VIRTUALPROBE – Set de Unelte Avansate de Calibrare, Emulare si Sondare Virtuala
•       WPZi-EMC – Pachet Software cu Parametri de Impuls EMC pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-Spectrum – Pachet Software Analizor de Spectru si FFT Avansat pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-VECTORLINQ – Analiza de Semnal Vector VectorLinQ
•       KYBD-1 – Tastatura USB
•       WPZi-HARDCASE – Carcasa de Protectie si Transport pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       WPZi-SOFTCASE – Geanta de Protectie si Transport pentru WavePro/SDA/DDA 7 Zi/Zi-A
•       RACKMOUNT-1 – Set de Montare in Raft pentru Seria WavePro Zi de Osciloscoape (Ocupa 8 Unitati)
•       TTL-AUX-OUT – Adaptor de Iesire Auxiliara TTL pentru Osciloscoapele din seriile 7Zi si 8Zi
•       Rise-Time-Filter-100ps – Filtru al Timpului de Crestere PSPL – Numar de Componenta PSPL 5915-110-100ps
•       Rise-Time-Filter-150ps – Filtru al Timpului de Crestere PSPL – Numar de Componenta PSPL 5915-110-150ps
•       20dB-SMA-Attenuator – Atenuatori SMA de 20 dB
•       Zi-8CH-SYNCH – Kit HW ce permite combinarea canalelor a doua osciloscoape Zi sau Zi-A
•       WPZi-AORM - Pachet Avansat de Inregistrare si Masurare Optica pentru Seria WavePro 7 Zi
•       PK400-0 - Set de Sonde cu Prindere de Dimensiuni Foarte Mari. Include 22 de sonde.
•       PK400-1 - Set de Sonde cu Prindere de Dimensiuni Mari pentru distanta de 2.54 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
•       PK400-2 - Set de Sonde cu Prindere de Dimensiuni Medii pentru distanta de 1.0 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
•       PK400-3 - Set de Sonde cu Prindere de Dimensiuni Mici pentru distanta de 0.2 mm intre Conductori . Include 10 sonde cu cabluri codificate pe culori.
•       MSO-MICTOR – Conector Mictor cu 36 de Canale pentru Seria MS (Include 1 MSO-MICTOR-SHROUD)
•       MSO-3M – Cablu Conector 3M cu 18 pini pentru MSO-3M
•       MSO-DLS-18 – Set de Cabluri Digitale 16”, D0-D17
•       MSO-DLS-36 – Set de Cabluri Digitale 16”, D18-D36
•       TF-ENET-B – Accesoriu de Testare Ethernet 10/100/1000BaseT
•       TF-HDMI-3.3V-QUADPAK – Pachet de Patru Cutii Terminale HDMI – De folosit cu Wilder-Tech HDMI-TPA-P Plug Test Adapter
•       TF-SATA-C-Kit – Pachet de Testare a Conformitatii SATA
•       TF-USB-B – Accesoriu de Testare a Conformitatii USB 2.0
•       TF-MIPI-MPHY-DUALPAK – Pachet de Doua Adaptoare de Decalaj la Intrare MIPI M-PHY

Teledyne LeCroy WavePro 7 Zi-A (1.5 GHz - 6 GHz) Oscilloscopes Datasheet

Teledyne LeCroy WavePro 7 Zi Workhorse Oscilloscope

Teledyne LeCroy DDA SDA WavePro 7 Zi-A Operator's Manual

Teledyne LeCroy Zi Front Panel Accessory

Teledyne LeCroy Zi Rackmount Accessory Instructions

Teledyne LeCroy Oscilloscope Probes And Probes Accessories

Teledyne LeCroy Product Line Card 2016
