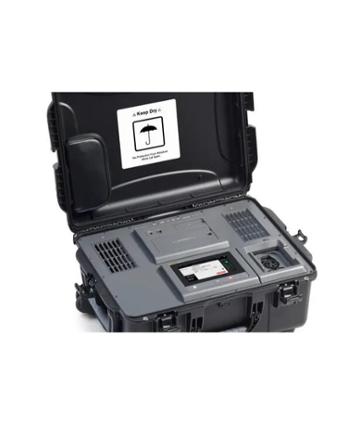

Fluke FEV500 Analizor pentru stații de încărcare rapidă DC pentru vehicule electrice

0 Review-uri
Scrie un review

Caracteristici principale

Testare completă a stațiilor de încărcare rapidă DC, fără a fi necesară prezența unui vehicul electric
Autotestare ghidată cu rezultate clare de tip ADMIS/RESPINS (PASS/FAIL)
Simulează în siguranță o sarcină de încărcare de 2 kW
Software TruTest™ pentru generarea automată a rapoartelor
Design robust, alimentat prin baterie pentru mobilitate sporită pe teren

Garantia oferita este conform cu cea oferita de producator

Vezi produse similare

Testere pentru aparate electrice Fluke FEV500 Analizor pentru stații de încărcare rapidă DC pentru vehicule electrice

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

Prezentarea produsului: FEV500 – Analizor pentru stații de încărcare rapidă DC pentru vehicule electrice

Soluție completă pentru testarea stațiilor de încărcare rapidă DC — precisă, eficientă și fără necesitatea unui vehicul electric.

Analizorul Fluke FEV500 pentru stații de încărcare rapidă DC este un instrument portabil, gata de utilizare pe teren, conceput pentru a simplifica procesele de testare, validare și documentare a stațiilor de încărcare rapidă. Combinând verificările de siguranță, performanță și interoperabilitate într-un singur dispozitiv, acesta permite tehnicienilor să efectueze diagnostice complete fără a fi necesară prezența unui vehicul electric la fața locului.

Performanță și Mobilitate: FEV500

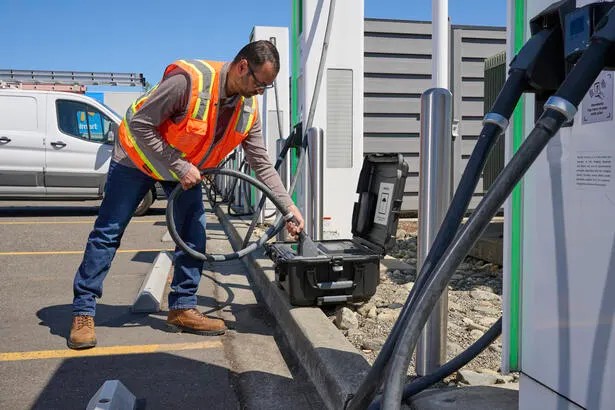

FEV500 simulează o încărcare reală de până la 2,4 kW, verificând comunicarea stației și performanța puterii printr-o singură conexiune CCS. Cu fluxuri de lucru ghidate, un ecran tactil intuitiv de 7 inchi și secvențe de Autotestare la un singur buton – ce oferă rezultate clare de tip ADMIS/RESPINS (PASS/FAIL) – FEV500 asigură testări rapide, consistente și repetabile la fiecare intervenție în teren.

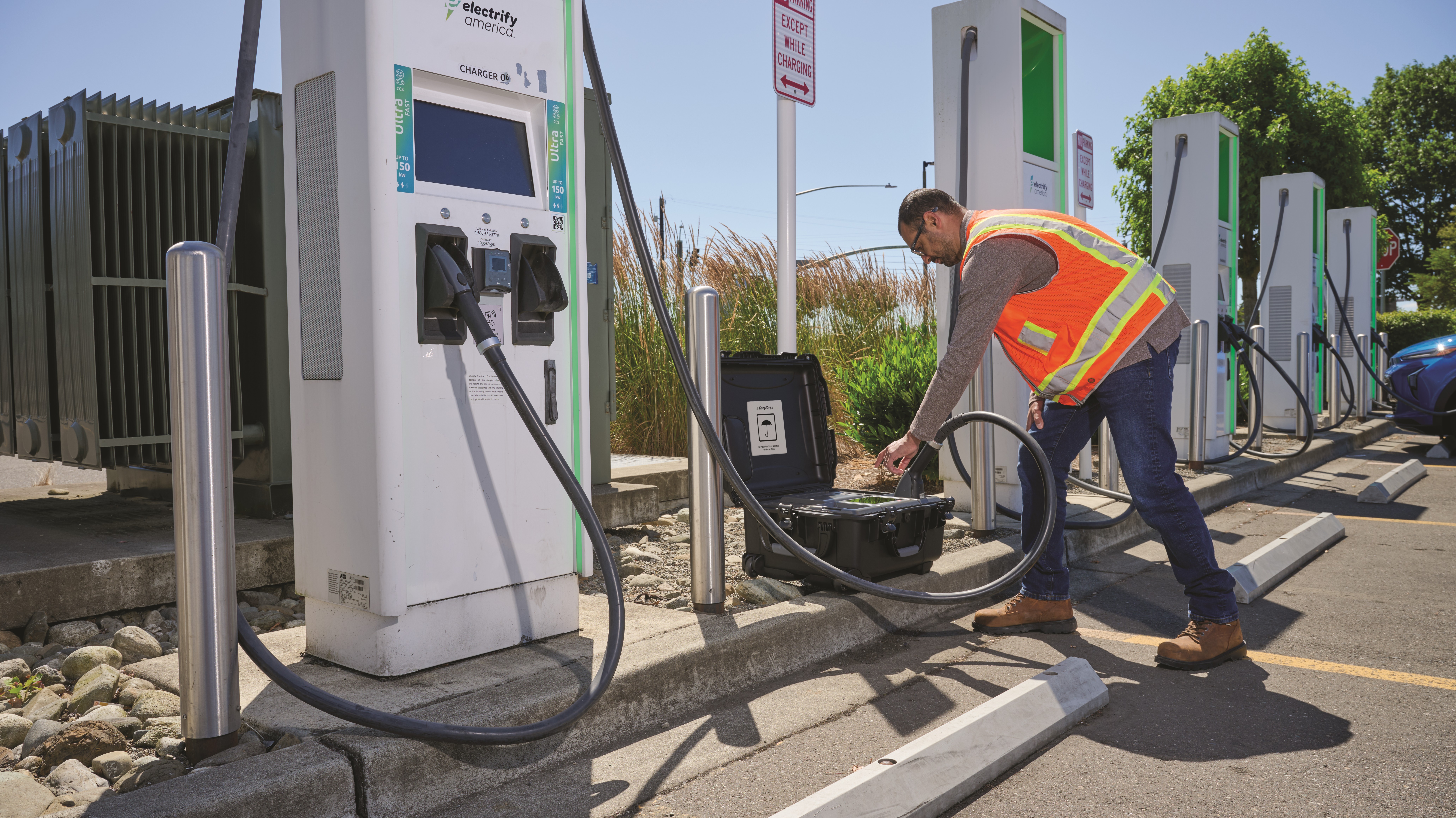

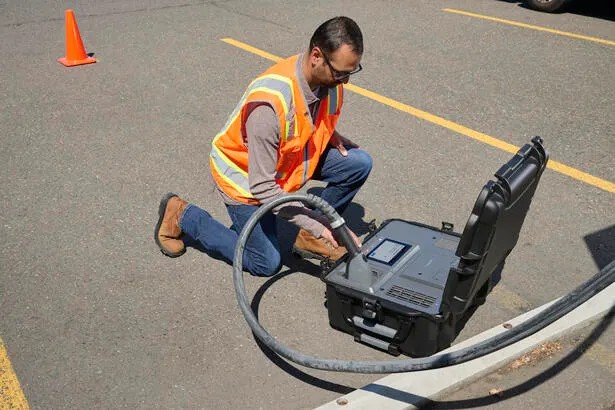

Construit pentru utilizarea pe teren, designul său robust prevăzut cu roți și bateria detașabilă permit o mobilitate totală — fără a fi necesară o sursă de alimentare externă. FEV500 automatizează colectarea datelor și se integrează perfect cu software-ul Fluke TruTest™, generând rapoarte precise pentru echipele de mentenanță și documentația de conformitate, eliminând introducerea manuală a datelor sau refacerea măsurătorilor.

Compatibil cu principalii producători de stații de încărcare rapidă (EVSE), FEV500 ajută operatorii comerciali, proprietarii de flote și firmele de mentenanță să asigure continuitatea serviciului și siguranța în întreaga lor rețea de încărcare. Acesta identifică proactiv erorile de performanță sau de comunicare înainte ca acestea să cauzeze întreruperi, oferind tehnicienilor informațiile și încrederea necesare pentru a menține fiabilitatea sistemului.

Specificații: Analizor pentru stații de încărcare rapidă DC Fluke FEV500

Specificații Generale

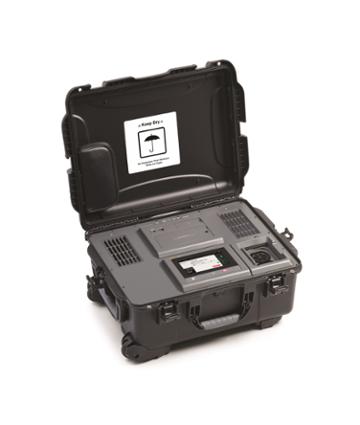

Carcasă	Carcasă rigidă, robustă, prevăzută cu roți
Dimensiuni	65 cm x 50,8 cm x 30 cm
Greutate	26 kg (57 lb)

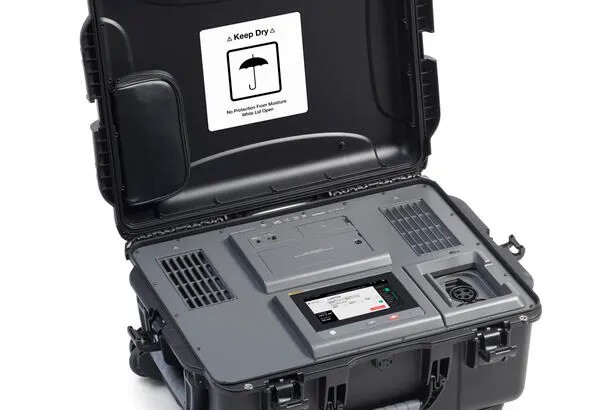

Ecran	TFT de 7 inchi, 1024 x 600 pixeli, tactil capacitiv (utilizabil cu mănuși de protecție PPE) Ecran ultra-luminos, lizibil în lumina soarelui, până la 1.700 cd/m² Reglare automată a luminozității cu senzor de lumină ambientală
Interfață	Taste: Pornit/Oprit, Iluminare fundal, Oprire test LED-uri: Alimentare, Stare baterie, Încărcare
Alimentare
Baterie	Litiu-ion; 10,8 V, 6,8 Ah, 73,44 Wh (poate fi înlocuită de utilizator)
Autonomie	10 ore (bateria se reîncarcă în timpul testării)
Timp de încărcare	De regulă 3 ore cu un încărcător USB-C PD de 65 W
Durată backup	Până la 6 luni înainte de reîncărcare
Interfețe
Conectivitate Wireless	Modul integrat Wi-Fi (802.11b/g/n) și Bluetooth 5.2 Interval frecvență TX/RX: 2400 MHz până la 2483,5 MHz Putere de operare transmisie: < 100mW Criptare: WPA2-AES (WiFi), AES-CCM (Bluetooth) (Activarea depinde de suportul firmware. Consultați notele de lansare pentru disponibilitate.)
USB-C	USB 2.0 de mare viteză pentru descărcarea datelor în software-ul PC TruTest™ și calibrare Încărcarea bateriei cu adaptor de alimentare USB-C PD 2.0 sau superior cu 9V 1,8 A Suport pentru unități flash USB-C pentru actualizări de firmware Curent maxim de alimentare: 900 mA
GNSS	Receptor satelit de navigație globală cu antenă internă pentru sincronizarea orei
Siguranță fuzibilă	11 A (nu poate fi înlocuită de utilizator)
Garanție	Unitate principală: 2 ani Baterie și accesorii: 1 an

Specificații de mediu (Environmental Specifications)

Specificații de mediu
Temperatură de funcționare	-20 °C până la +50 °C (-4 °F până la +122 °F)
Temperatură de încărcare a bateriei	0 °C până la +45 °C (32 °F până la +113 °F)
Temperatură de depozitare	-20 °C până la +60 °C (-4 °F până la +140 °F); Recomandat: 0 °C până la +30 °C
Umiditate de funcționare	≤100% până la 30 °C; 55% la 40 °C; 35% la 50 °C
Altitudine de funcționare	Până la 3000 m
Altitudine de depozitare	Până la 12.000 m
Vibrații	IEC 60721-3-3 / 3M2
Test de cădere	0,5 m (defectele vizuale sunt permise)
Protecție la infiltrații (capac închis)	IP54
Protecție la infiltrații (capac deschis)	IP40 (protejat împotriva obiectelor ≥1 mm) Compartiment de răcire cu aer: IP20 (protejat împotriva obiectelor ≥12,5 mm) Fără protecție împotriva pătrunderii apei
Standard de siguranță	IEC 61010-1, Grad de poluare 2 IEC 61010-2-034

Specificații Electrice

Secvență Auto-Test
Teste efectuate	Comunicare CCS Low-Level și test SLAC, Test de continuitate, Test de rezistență a izolației, Test de sarcină (inclusiv măsurarea tensiunii de verificare a cablului), Test IMD, Test de tensiune reziduală

Test de continuitate ( $R_{LO}$ )
Măsurare	Sondă de test la pinul PE al mufei CCS 1/2
Tensiune în circuit deschis	Max 5 V
Curent de test	Max 10 A (până la $0,2 \ \Omega$ )
Metodă de test	Test DC cu polaritate alternantă
Detectare circuit sub tensiune	Inhibă testul dacă tensiunea sondei de test > 60 V
Aducerea la zero a sondei	Selectați ZERO în interfața utilizator pentru a anula rezistența sondei.
Standard	IEC 61557-4
Interval $R_{LO}$	Rezoluție	Precizie
2 Ω	<1Ω: 0.1 mΩ ≥1Ω: 0.0001Ω	≤ 20 mΩ: ± (8% + 0.8 mΩ) ≤ 200 mΩ: ± (4% + 4 mΩ) > 200 mΩ: ± (4% + 40 mΩ)

Rezistența izolației ( $R_{ISO}$ )
Măsurători	Rezistența izolației DC+ la PE și DC- la PE
Tensiune de test	Max EVSE Voltage ≤ 500 V: 500 V +10% / -0% Max EVSE Voltage > 500 V: 1000 V +10% / -0%
Curent max de scurtcircuit	2 mA
Standard	IEC 61557-2
Tensiune de test	Interval $R_{ISO}$	Rezoluție	Precizie
500 V	10 kΩ to 20 MΩ	0.01 MΩ	± (5 % rdg + 2 digit)
1000 V	10 kΩ to 20 MΩ	0.01 MΩ	± (5 % rdg + 2 digit)

Test comunicare CCS - Control Pilot (CP)
Parametri	Tensiune CP high, Tensiune CP low, Frecvență, Ciclu de lucru (Duty Cycle)
Simularea stărilor	A, B, C, D, E (simulare și validare)
Protocol digital	DIN SPEC 70121, ISO 15118

Parametru	Interval (Range)	Rezoluție	Precizie (Accuracy)
CP High, CP Low	-15 V la +15 V	0,01 V	± (0.4 % rdg + 2 digit)
Frecvență	DC, 900 la 1100 Hz	1 Hz	0.1 % rdg or 1 digit
Ciclu de lucru (Duty Cycle)	2 la 98 %	0,10%	± 5 digit
SLAC	0 dB la 20 dB	1 dB

Test comunicare CCS - Proximity Pilot (PP)
Parametru	Interval (Range)	Rezoluție	Precizie (Accuracy)
Rezistor PP	50.0 to 499.9 Ω	0.1 Ω	± 0.5 %
	500 to 5000 Ω	1 Ω	± 0.5 %

Test de sarcină (Load Test)
Parametri	Tensiuni verificare cablu: VDC+ la PE, VDC- la PE Test de sarcină: Tensiune DC+ la DC-, Curent, Putere, Durată
Parametru	Interval (Range)	Rezoluție	Precizie (Accuracy)
Tensiune	1000 V	0,1 V	± (0.2 % rdg + 4 digit)
Curent	10 A	0,01 A	± (0.5% rdg + 5 digit)
Putere	0 la 3,75 kW	0,001 kW	± (0.7% rdg + 15 digit)

Test Dispozitiv Monitorizare Izolație (IMD)
Auto-Test	Test fără declanșare (no trip), test cu declanșare (trip) Rezistor test fără declanșare: 250 $k\Omega$ (DC+ la PE) Rezistor test cu declanșare: 95 $k\Omega$ (tensiune max. EVSE $>500$ V dc), 45 $k\Omega$ (tensiune max. EVSE $\le500$ V dc) (DC- la PE) Durată: max 15 s pentru fiecare test
Interval Rezistor Test	19.5 kΩ to 3 MΩ, 256 values
Standard	IEC 61557-8 / IEC 61557-18
