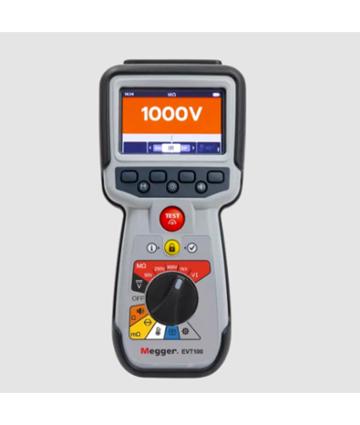

Megger Tester vehicule electrice EVT100

Garantia oferita este conform cu cea oferita de producator
  • Descriere produs
  • Fisa tehnica
  • Fisiere disponibile
  • Accesorii compatibile

megger logo

EVT100 este un instrument portabil versatil de testare multiplă, cu caracteristici dedicate de rezistență la izolație pe trei fire și rezistență scăzută pe patru fire, ideal pentru orice aplicații industriale complete.

-este conceput pentru a simplifica procesul de testare pentru utilizatori, oferind o singură unitate care poate efectua teste multiple. Acest instrument unic pe piață are  peste 8 funcții de test. Fiabilitatea testerelor Megger, aduce posibilități mai mari de testare industriilor fotovoltaice și ale vehiculelor electrice, permițând testarea eficientă a continuității, legăturii și rezistenței izolației.

-testează tensiunea continuă și vine cu o suită completă de teste de rezistență a izolației și rezistență scăzută, care include și măsurarea și compensarea temperaturii, plus continuitatea.

În plus, EVT100 este furnizat într-o geantă de transport industrială multifuncțională rezistentă, ideală pentru a personaliza accesorii suplimentare și instrumente de teren.

- este fabricat într-o carcasă supra-turnată care crește protecția și robustețea, atingând un grad de protecție la intemperii IP54.

CARACTERISTICI

• Set complet de cabluri de testare detașabile cu cleme și sonde interschimbabile pentru diferite aplicații, inclusiv o sondă de testare la distanță.

• Diagrame ghidate de configurare a cablurilor.

• Baterii reîncărcabile cu kit de încărcare la rețea.

• Tensiune continuă cu test de polaritate.

• Capacități unice de testare a rezistenței cu două, trei și patru terminale, inclusiv o conexiune de protecție, pentru a elimina orice curent de scurgere de suprafață.

• Stocare de date pentru până la 256 de teste, care pot fi descărcate pe un USB.

• Control rotativ, taste soft și un afișaj grafic complet, simplu și ușor de utilizat.

• Respectă Regulamentul UN ECE R100 pentru testarea vehiculelor electrice.

• Protecție de mediu IP54, oferind protecție împotriva pătrunderii umezelii și prafului, inclusiv compartimentul bateriei și al siguranțelor.

• Carcasă din cauciuc turnată, combinând o protecție exterioară rezistentă, absorbantă de șocuri, cu o aderență excelentă, pe o carcasă ABS modificată puternică, oferind o carcasă robustă.

• Geantă de transport industrială multifuncțională.

Instrumentul se adresează tuturor celor de fac măsurători pe vehicule electrice: în producție și în ateliere, garaje și centre de reparații, dar poate fi util și companiilor de asigurări și centrelor de investigare a accidentelor.



FuncțieInterval / ParametruAcuratețe / Detalii
Rezistență de izolație 50 V 10 GΩ ±2% ±2 dig. ±4.0% per GΩ
  100 V 20 GΩ ±2% ±2 dig. ±2.0% per GΩ
  250 V 50 GΩ ±2% ±2 dig. ±0.8% per GΩ
  500 V 100 GΩ ±2% ±2 dig. ±0.4% per GΩ
  1000 V 200 GΩ ±2% ±2 dig. ±0.2% per GΩ
Indice de polarizare (PI)    Raport 10 min / 1 min
Raport de absorbție dielectrică    Configurabil de utilizator: t1 = 15 s sau 30 s, t2 fix = 60 s
Terminal de protecție (guard)   <5% eroare la 500 kΩ rezistență paralelă cu sarcină de 100 MΩ
Rezoluție   0.1 kΩ
Curent de scurtcircuit / încărcare   2 mA +0% -50% (IEC61557-2)
Acuratețe tensiune terminală   -0% +2% ±2 V
Curent de test   1 mA la valoarea minimă admisă, max. 2 mA
Domeniu de funcționare   0.10 MΩ – 1.0 GΩ (IEC61557-2)
Afișare curent de scurgere   Rezoluție 0.1 μA, precizie ±10% (±3 dig.)
Afișare tensiune   ±3% ±2 dig. ±0.5% din tensiunea nominală
Notă Specificațiile sunt valabile doar cu cabluri de silicon de calitate înaltă (livrate împreună cu instrumentul)
Continuitate Interval măsurare 0.01 Ω – 1 MΩ (0 – 1000 kΩ pe scala analogică)
  Acuratețe ±3% ±2 dig. (0 – 99.9 Ω), ±5% ±2 dig. (100 Ω – 500 kΩ)
±5% ±2 digits (100 Ω - 500 kΩ)
  Curent de test 200 mA (–0 mA +20 mA) (pentru 0.01 Ω – 4 Ω)
  Polaritate Simplă sau Dublă (implicit: Dublă din fabrică)
  Compensare rezistență cabluri Până la 10 Ω
  Limitare curent selectabilă 20 mA și 200 mA
Voltmeter Domeniu DC 0 – 1000 V
  Acuratețe DC ±2% ±2 dig.
0.01 V to 3.00 V
Test diodă Domeniu afișare 0.00 V – 3.00 V
Măsurare și compensare temperatură Termocuplu tip T (compatibil și cu tip K și J)
  Domeniu termocuplu -20 °C – 200 °C (4 °F – 392 °F)
  Domeniu instrument -20 °C – 1000 °C (4 °F – 1832 °F)
  Rezoluție instrument 0.1 °C (0.18 °F)
  Acuratețe instrument ±1.0 °C ±20 dig. (1.8 °F), valabilă pentru măsurători directe și inverse
DLRO – rezistență joasă patru fire Curent test 200 mA DC
  Domeniu 1 mΩ – 10 Ω
  Rezoluție 0.01 mΩ
  Acuratețe ±0.25% din valoarea citită ±10 dig., valabil pentru măsurători directe și inverse
Stocare rezultate Capacitate 256 rezultate (cu dată și oră)
  Descărcare date USB Tip A (Dispozitiv de stocare USB)
