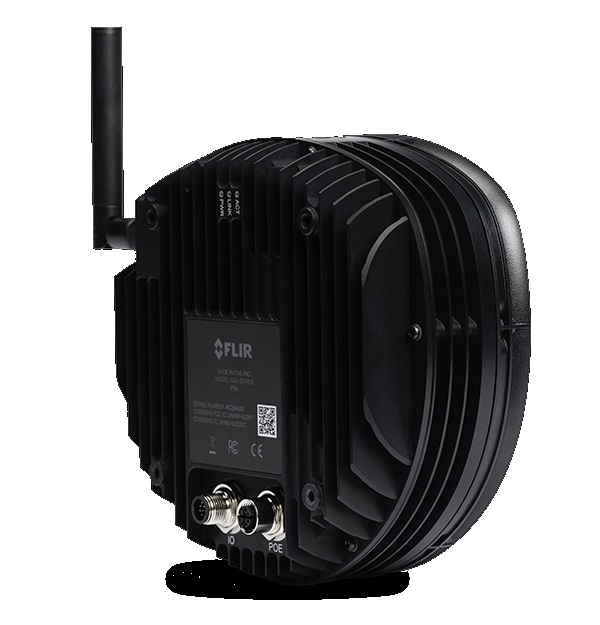

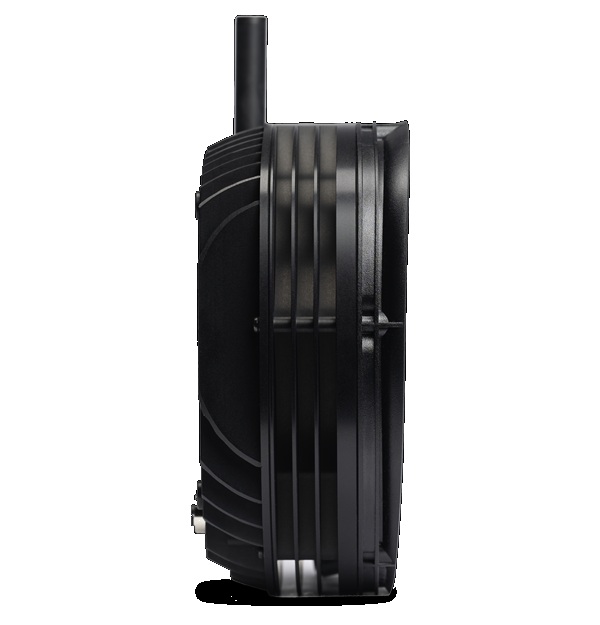

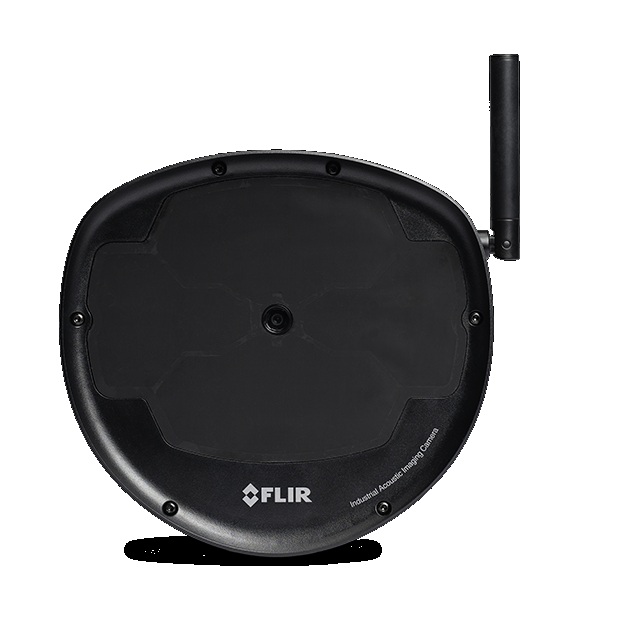

Teledyne FLIR Si2a PD Cameră acustică fixă pentru monitorizarea continuă a descărcărilor parțiale

Specificații tehnice FLIR Si2a-PD

Performanță acustică

FLIR Si2a-PD utilizează o matrice de 124 de microfoane MEMS cu zgomot redus, capabile să realizeze vizualizarea în timp real a surselor sonore. Sistemul detectează și localizează descărcări parțiale, efecte corona și arcuri electrice de la distanțe cuprinse între 0,3 m și 200 m.

Banda de frecvență acoperită este de 2–130 kHz, iar rezoluția direcțională ajunge până la 0,125°, asigurând localizarea precisă a defectelor. Clasificarea tipurilor de descărcări și recunoașterea modelelor PRPD sunt realizate automat, iar evaluarea severității este efectuată cu ajutorul algoritmilor bazați pe inteligență artificială, care oferă inclusiv recomandări de acțiune.

Sistem de imagistică

Camera este echipată cu un senzor digital color de 12 MP și un câmp vizual diagonal de 75°. Fluxul video este disponibil la 15 cadre pe secundă, iar imaginile statice pot fi capturate la 30 cadre pe secundă.

Rezoluția fluxului video este de 960 × 540 pixeli, cu format de afișare 16:9.

Comunicații și conectivitate

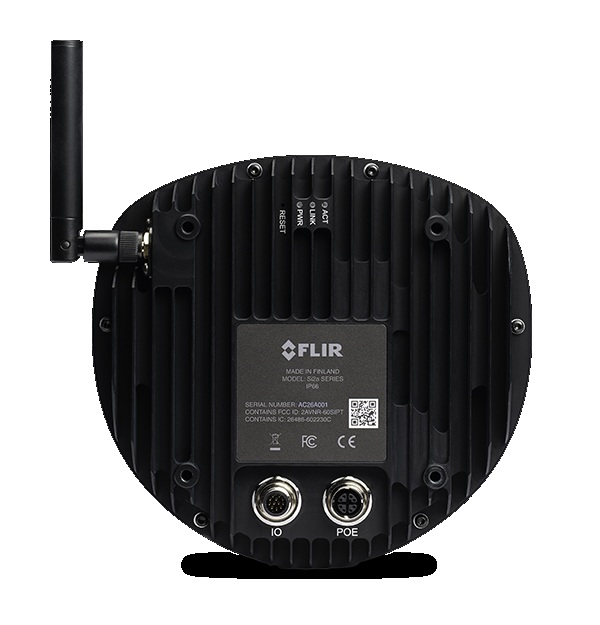

FLIR Si2a-PD este proiectată pentru integrarea facilă în infrastructurile industriale existente. Dispune de interfață Ethernet M12 X-code cu alimentare PoE IEEE 802.3at și conectivitate wireless Wi-Fi 2,4 GHz și 5 GHz.

Sunt suportate protocoalele TCP/IP, RTSP, MQTT, SMTP și FTP, iar transferul video necesită o lățime de bandă tipică de 7,5 Mbps. Actualizările de firmware pot fi efectuate prin intermediul interfeței web a configuratorului.

Sistemul oferă:

• ieșire digitală cu 2 pini;
• ieșire în buclă de curent 4–20 mA;
• niveluri discrete configurabile cu rezoluție de 2 mA.

Integrare și gestionarea evenimentelor

Echipamentul dispune de API bazat pe protocoalele HTTP și REST, facilitând integrarea în platforme SCADA, sisteme de monitorizare și aplicații de management al activelor.

Declanșarea evenimentelor poate fi configurată în funcție de:

• severitatea descărcării parțiale;
• tipul descărcării;
• nivelul presiunii sonore (dB SPL).

Analiză și raportare

Datele pot fi exportate în formatul proprietar FLIR compatibil cu software-ul FLIR Thermal Studio și în format JSON pentru integrare în sisteme externe.

Analiza offline se realizează cu ajutorul aplicației FLIR Thermal Studio, iar configurarea și monitorizarea online sunt disponibile prin platforma FLIR Assetlink, care include interfață web integrată.

Alimentare

FLIR Si2a-PD este alimentată prin PoE+ Type 2 (30 W) sau prin sursă externă de tensiune continuă între 42,5 și 57 VDC.

Consumul energetic este de aproximativ 18 W în regim normal de funcționare și poate ajunge la maximum 25,5 W.

Caracteristici de mediu

Camera este proiectată pentru funcționare în medii industriale dificile și poate opera la temperaturi cuprinse între -20°C și +50°C. Același interval este valabil și pentru depozitare.

Gradul de protecție IP66 asigură rezistență la praf și la jeturi puternice de apă, iar umiditatea relativă admisă este de până la 90% fără condens.

Produsul respectă standardul de siguranță IEC 62368-1 și cerințele internaționale privind compatibilitatea electromagnetică (EMC).

Dimensiuni și montaj

Camera are dimensiunile de 182 × 171 × 79 mm și o greutate de aproximativ 1,4 kg.

Montajul se realizează prin suport standard VESA 100 × 100 mm, cu filet M4 și adâncime de 10 mm, facilitând instalarea permanentă în stații electrice, tablouri de distribuție, instalații GIS și alte aplicații industriale.

Conținutul pachetului

Pachetul include camera FLIR Si2a-PD, antena Wi‑Fi (pentru versiunile echipate cu modul wireless), documentația de utilizare și licența perpetuă FLIR Si-Series Plugin pentru FLIR Thermal Studio.
