Instrumentul AFG-2225 este un generator de functii cu doua canale, ambele avand aceleasi caracteristici. Caracteristicile importante a acestor canale sunt amplitudinea de iesire de 10 Vpp, frecventa de 25 MHz, latimea de banda cu rezolutia de 1 uHz, forme de unda sinusoidale, patrate, triunghiulare si de rezonanta. De la 1% la 99 % forma de unda patrata se poate regla  si poate fi folosita ca o sursa de impulsuri. Pentru formele de unda arbitrare utilizatorul poate edita 66 de forme de unda incluse, sau poate creea una noua. Mai mult de atat AFG-2225 are caracteristica de modulare SUM/FSK/PM/FM/AM, de contorizare a frecventei. In plus aparatul are o interfata prietenoasa, un ecran LCD color de 3.5 inch, aparatul mai este echipat cu intefata USB pentru pentru efectuarea transferului de date dintre AFG-2225 si alte dispozitive.

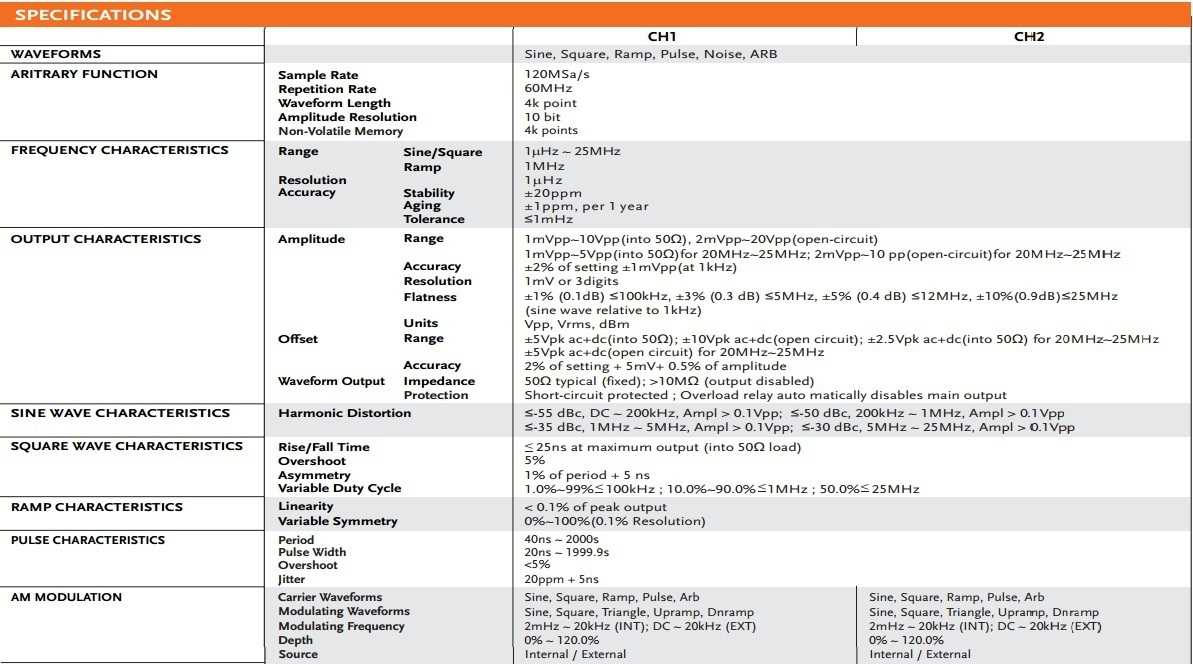

Caracteristici:

• Gama larga de frecvente de la 1μHz la 25MHz;
• Rata de prelevare de 120 Msa/s pentru ambele canale;
• Ciclu relgabil al formelor de unda 1%-99%;
• Ecran color LCD TFT de inalta rezolutie;
• Multiple metode de editare a formelor de unda;
• Modulatie  SUM/FSK/PM/FM/AM;
• Interfata USB pentru control si editare a formelor de unda ;
