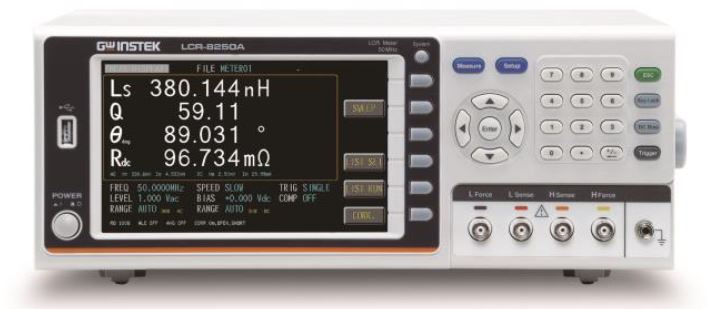

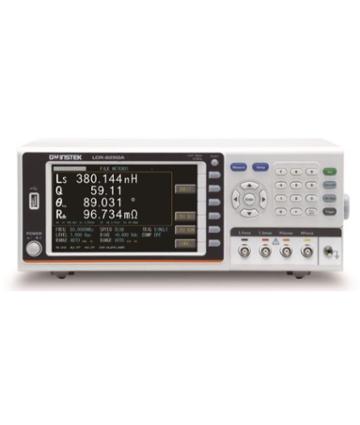

GW INSTEK LCR-8200A Tester LCR

Testerul LCR de înaltă frecvență GW Instek ~ LCR-8200A este o serie extinsă a seriei LCR-8200 existente, oferind frecvențe de testare de până la 50MHz. Seria dispune de un ecran color de 7 inchi cu înaltă precizie a măsurării (0,08%), la fel ca și Seria LCR-8200. Rezultatele măsurătorilor pot fi prezentate sub formă numerică sau grafică în funcţie de modul de măsurare selectat, permiţând utilizatorului să judece caracteristicile DUT în cel mai bun mod. În același timp, o gamă completă de Interfețe standard, cum ar fi dispozitivul USB / RS-232C / Handler și GPIB permit utilizatorilor să controleze instrumentul prin cea mai familiară interfață, fără griji cu privire la investițiile suplimentare în hardware. În plus, seria oferă și funcție de stocare USB atunci când funcționează în modul grafică.  Curbele caracteristice măsurate și valorile DUT sunt salvate pentru analiza ulterioara. Varietatea largă de caracteristici a LCR-8200A poate ajuta utilizatorii să răspundă cu ușurință la test in cercetare și dezvoltare, inginerie și producție.

Există 2 diferențe principale între LCR-8200A și LCR-8200:

1. Diferite game de frecvență: LCR-8200 oferă 5 modele, cea mai mare frecvență a fiecărui model este de 1MHz, 5MHz, 10MHz, 20MHz și 30MHz; și LCR-8200A oferă, de asemenea, 5 modele, dar cea mai mare frecvență a fiecărui model este 5MHz, 10MHz, 20MHz, 30MHz și 50MHz.

2. Analiza modelului de circuit echivalent: LCR-8200A oferă 7 modele de circuit echivalent care folosesc componente de circuit pentru a forma o rețea de circuite specifică, pentru a caracteriza caracteristicile operaționale ale circuitului sau analiza performanței acestuia și pentru a descoperi oricare domeniul de aplicare a modificărilor ulterioare.

Caracteristici cheie

Frecvență largă de testare DC, 10Hz ~ 5MHz/10MHz/20MHz/30MHz/50MHz

Ecran LCD color de 7 inchi

0,08% Precizie de bază

Afișarea a patru rezultate de măsurare simultan din 17 parametri de măsurare selectabili liber

Măsurarea listei în 15 pași

Modul de baleiaj cu două curbe

Analiza modelului de circuit echivalent

Tensiune de polarizare DC internă ±12V

Stocare USB disponibilă

Funcția ALC disponibilă

Interfețe standard: RS-232C, gazdă/dispozitiv USB, LAN, GPIB și Handler

Intrare de putere universală

Aplicatii

R&D

̶ Sursa de transmisie de înaltă frecvență cu continuitate de frecvență reglabilă permite componentei să fie măsurată în mediul real de operare.

̶ Înaltă rezoluție și acuratețe oferă rezultate de măsurare de precizie, care ajută la verificare caracteristicile componentelor.

̶ Modul de baleiaj pentru verificarea componentelor și a materialelor - teste AC frecvență / tensiune / curent sau tensiune de polarizare.

Verificarea asigurării calității

̶ Gamă largă de frecvență pentru a acoperi majoritatea elementelor de măsurare caracteristice pentru o varietate largă a componentelor.

̶ Afișaj LCD color de 7’, oferă o vizualizare mai bună a parametrilor de setare, a valorilor măsurate, a judecății rezultate, precum și curbele de baleiaj.

̶ Funcția test de trecere/eșec cu alarmă sonoră

̶ Măsurarea în listă, cu fiecare program care conține 15 pași de testare, realizează rutina măsurători în secvență doar la o apăsare a butonului de declanșare

Laborator de educație și instituție de formare

̶ Gamă largă de frecvență pentru a acoperi majoritatea elementelor de măsurare caracteristice pentru o varietate largă a componentelor.

̶ Afișaj LCD color de 7’, oferă o vizualizare mai bună a parametrilor de setare, a valorilor măsurate, a judecății rezultate, precum și curbele de baleiaj.

̶ Înaltă rezoluție și acuratețe oferă rezultate de măsurare de precizie, care ajută la verificare caracteristicilor componentelor.

̶ Funcția test de trecere/eșec cu alarmă sonoră

̶ Modul de baleiaj pentru verificarea componentelor și a materialelor - teste AC frecvență / tensiune / curent sau tensiune de polarizare.
