Metrix DOX 3304 Osciloscop digital 4 x 300MHz cu optiune decodare date seriale

Bazat pe tehnologia SPO acest osciloscop ofera functii puternice:
Trigger digital

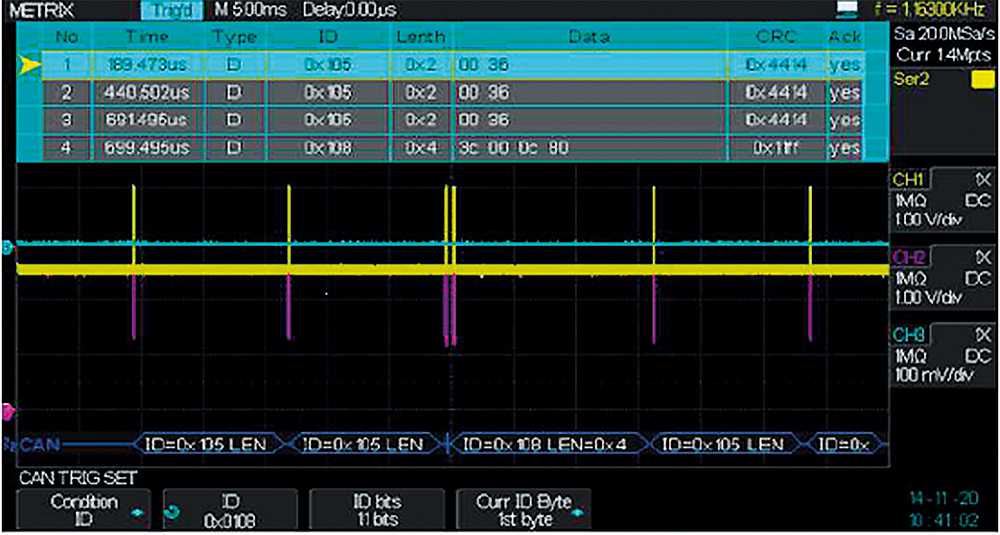

Decodare seriala
O intrare MSO logica cu sonda logica de analiza de 8 canale integrata
Functii matematice complete pe fiecare canal
Istorie a evenimentelor.
Capacitatea de inregistrare a erorilor si a evenimentelor este optimizata prin captura formei de unda ( pana la 110,000 per secunda). Ecranul de 8" ofera 256 de nivele de culoare pentru a ajusta luminozitatea formelor de unda, ceea ce face mai usoara vederea curbelor cu umbre de culoare.
Adancimea de memorie este de pana la 28 Mpts (1 canal) la o rata de 2 GS/s care permite utilizatorilor captura rapida a semnalelor tranzitorii cu optimizarea memoriei prin segmentare.
Pentru sectorul electronic exista si trigger-uri complexe sau calsice:
Triggere cu model pe semnale logice (and, or, nand, nor)
Triggere runt cu conditia pulse
Triggere de interval pe conditii cu status ( rise, fall, dropout pentru analiza semnalului, BURST ???? “Interval triggers” on status conditions (rise, fall or dropout for signal analysis, BURST on "Windows" central window sizing with absolute or relative delta)
Un mod puternic de statistici poate fi folosit pentru a cauta evenimente intr-o inregistrare sau pentru a analiza stabilitatea semnalului prin intermediul masuratorilor de deviatie standard.
Prin USB sau Ethernet, software-ul EASYSCOPE pentru PC permite utilizatorilor sa:
Introduca si sa includa informatii cu privire la semnalele din rapoartele intocmite pe teren sau in fisierele arhiva, fara a fi necesara programarea.
Interfata pentru a programa DOX-ul
Recuperarea capturilor de ecran si fisierele TRACE
Efectueze teste de la distanta

Avantaje:

• Masuratori TRMS CA de curent si tensiune
• Toate gamele programate automat pentru utilizare usoara
• Detectie NCV ( tensiune fara contact) pentru a lucra in deplina siguranta
• Convenabil: ecran iluminat din spate si lanterna integrata
• Ergonomic: incape intr-o mana
• Practic: multumita carcasei rezistenta la socuri cu sloturi pentru cabluri care sunt si magnetizate pentru o montare usoara pe cabinetele electrice.
• DOX 3304 este un osciloscop digital curpinzator echipat cu un generator de functii arbitrare de 25 MHz. Ofera tehnologie digitala avansata pentru a intalni nevoile utilizatorilor intr-o gama larga de domenii: specialisti in design, productie si depanare in electronice, telecomunicatii si IT; electronica auto si industriala; sisteme automate.

Prin USB, software-ul EASYWARE pentru PC poate fi folosit pentru:

• A importa curbele din osciloscop
• Modificarea semnalelor: prin desenare, functii matematice, etc
• Trimiterea datelor catre locatia de memorie "send scope" valabila pe generator: 4 locatii ARB valabile
• Citirea unui semnal arbitrar stocat in memorie

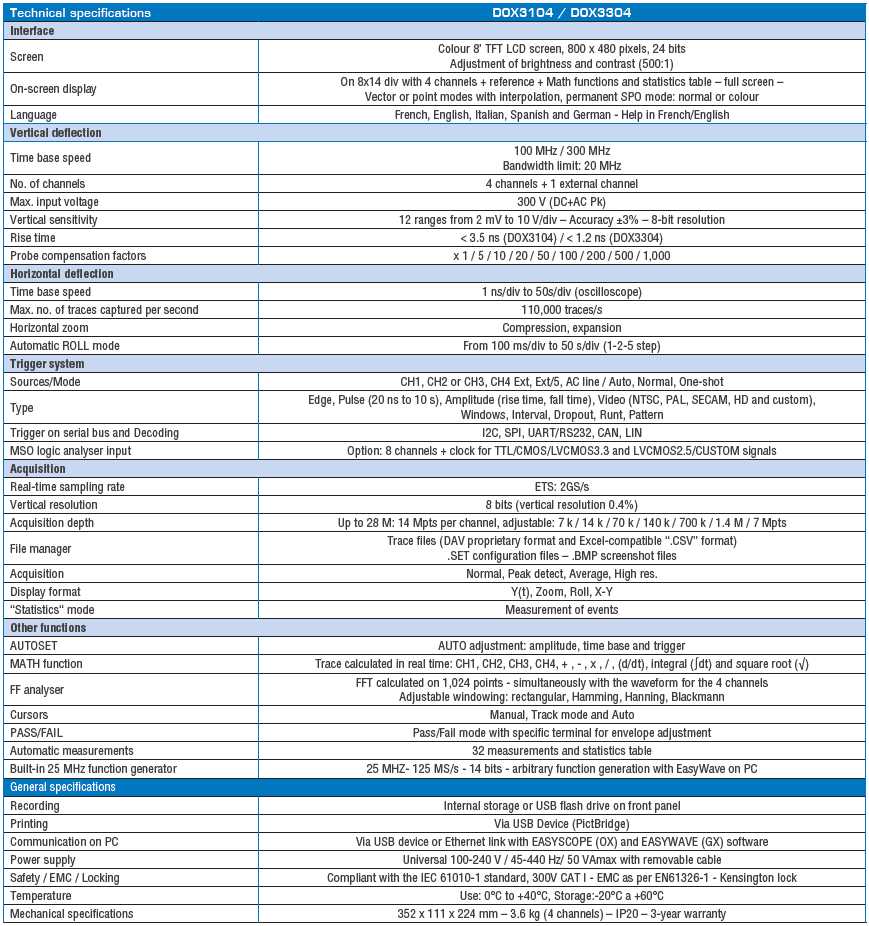

Specificatii tehnice:

• Latime de banda: 300 MHz, 4 canale, 1 MΩ sau 50 Ω
• Sensibilitate verticala: 12 game de la 2 mV pana la 10 V/div
• Acuratete ±3% - 8 bit rezolutie
• 32 masuratori automate si masuratori cursor
• Calculare FFT pe toate cele 4 canale in 1,024 puncte simultan cu unda
• Deformare orizontala: 1 ns/div pana la 50s/div in modul oscilocop
