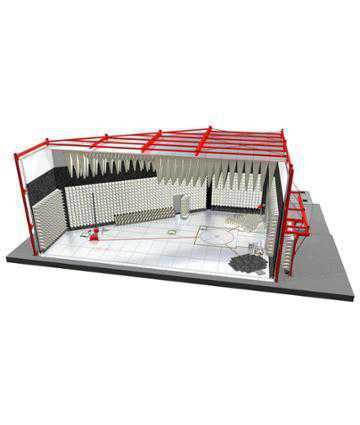

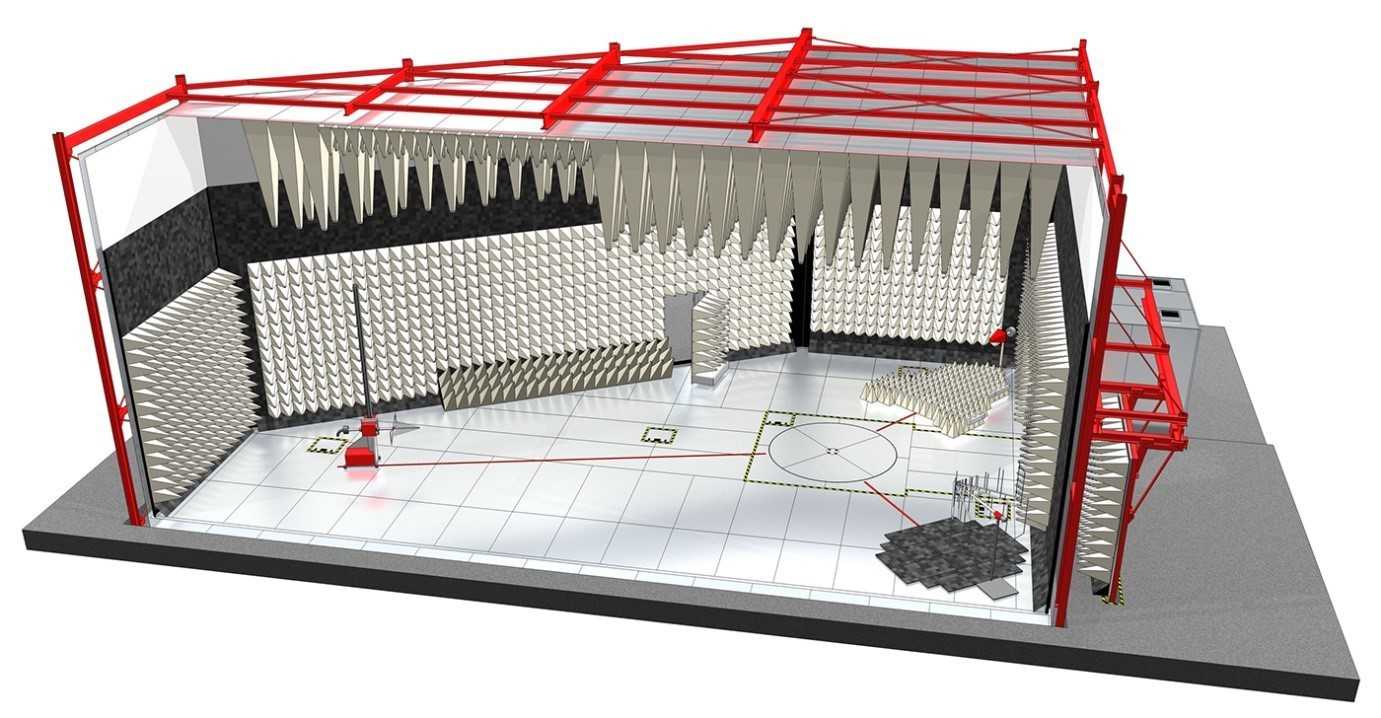

Frankonia SAC-10 Plus Triton Cameră semianecoică 10m cu sistem de axe multiple

SAC-10 Plus Triton este soluția de testare EMC de înaltă performanță și de ultimă generație, cu multiple axe de testare la distanțe de măsurare 10 m, 5 m și 3 m, cu o zonă de liniște de ø3,0m. Forma poligonală inovatoare, împreună cu structura sa optimizată de absorbere, permite utilizarea mai multor axe care au o configurație gata pentru testele de emisie și imunitate. Beneficiile multiplelor sale axe de testare permit clienților noștri să efectueze toate procedurile EMI / EMS necesare fără a fi nevoiți să modifice mediul de testare sau configurarea testului. Echipamentul și instrumentele de testare pot rămâne conectate în cameră. Zonele cu absorbere necesare pentru fiecare încercare pot fi prevăzute cu mișcare ghidată. Datorită configurației de testare reproductibile, SAC-10 Plus oferă performanțe remarcabile pentru NSA, SVSWR și FU, precum și economii.

Caracteristici cheie:

• Multiple axe de testare
• Distanță de măsurare de  10,0 m, 5,0 m și 3,0 m cu o zonă de liniște de ø3,0 m
• Compatibil cu EMI / EMS
• Nu este nevoie să modificați mediul de testare sau configurația testului
• Absorberele de pardoseală rămân în cameră cu mișcări ghidate (manuale sau semi-automate)
• Antenele rămân în cameră
• Calitatea testelor la un nivel constant ridicat
• Timpul testului scade considerabil
• Performanță excelentă într-o cameră compactă
• Placaj ingenios cu absorberele Frankosorb®
• Reducerea costurilor și investițiile în viitor
• Volum spațios al camerei în formă poligonală
• Ușor și eficient de folosit
• Defecțiunile sau daunele sunt aproape imposibile
• Flux de lucru optimizat
• Soluție la cheie

Specificații tehnice:

• Dimensiunea externă: 19,205 m x 12,080 m x 8,325 m (L x W x H)
• Masă rotativă: ø3,0 m
• Capacitate: maxim 5 tone, posibilitate adăugare mese rotative speciale
• Interval de frecvență: de la 30 MHz la 18 GHz (opțional până la 40 GHz)

Absorbere:

• Pereți și tavan: placaj optimizat din ferită, mix de absorberere piramidale lungi și scurte Frankosorb
• Podea: zonă de absorbere glisante pentru teste de imunitate și emisie, configurație individuală pentru fiecare axă de testare

Performanțe – axa 1:

Testare emisii (EMI):

compliance

validare cameră: conform cu CISPR 16-1-4 și ANSI C63.4

distanța de măsurare: 10,0 m / 5,0 / 3,0 m

zonă de liniște: ø3,0 m, înălțime 2,0 m

Deviație NSA:

10,0 m:

• ± 3.5 dB (30 MHz – 100 MHz)
• ± 3.0 dB (100 MHz – 400 MHz)
• ± 2.0 dB (400 MHz – 1 GHz)

5,0 m:

• ± 3.5 dB (30 MHz – 100 MHz)
• ± 3.0 dB (100 MHz – 400 MHz)
• ± 2.0 dB (400 MHz – 1 GHz)

3,0 m:

• ± 3.0 dB (30 MHz – 200 MHz)
• ± 1.0 dB (200 MHz – 1 GHz)

Deviație SVSWR:

• 5,0 m: ± 6.0 dB (1 GHz – 18 GHz)
• 3,0 m: ± 6.0 dB (1 GHz – 18 GHz)

Performanțe – axa 2:

Testare emisii (EMI):

• compliance
• validare cameră: conform cu CISPR 16-1-4
• distanța de măsurare: 3,0 m
• zonă de liniște: ø3,0 m, înălțime 2,0 m
• Deviație SVSWR: ± 5.0 dB (1 GHz – 18 GHz)

Testare imunitate (EMS):

• compliance
• validare cameră: conform cu IEC/EN 61000-4-3
• arie uniformă: 1,5 m x 1,5 m
• distanță de măsurare: 3,0 m
• deviație FU: 0 dB / +6 dB la 75% din 16 puncte de măsurare (1 GHz  la 18 GHz)

Performanțe – axa 3:

Testare imunitate (EMS):

• compliance
• validare cameră: conform cu IEC/EN 61000-4-3
• arie uniformă: 1,5 m x 1,5 m
• distanță de măsurare: 3,0 m
• deviație FU: 0 dB / +6 dB la 75% din 16 puncte de măsurare (30/80 MHz  la 18 GHz)
