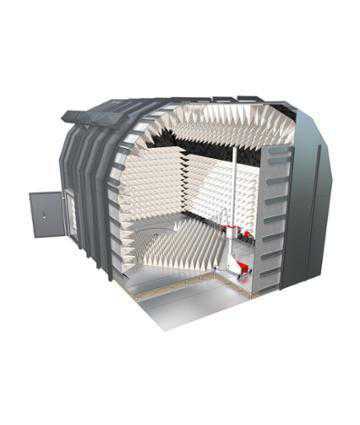

Frankonia SAC-3 Plus Semi Anechoic Chamber Camera semi-anecoica

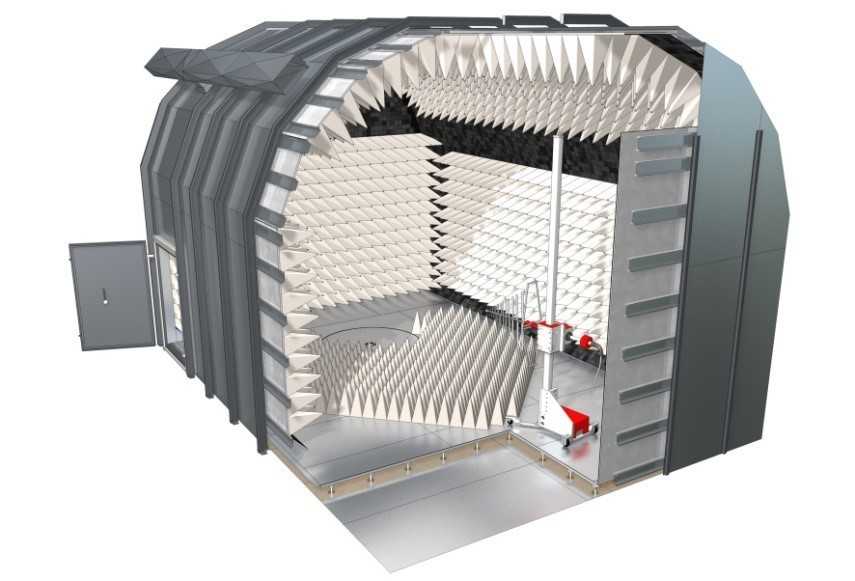

SAC-3 Plus este cea mai versatilă soluție de la Frankonia pentru testări EMC la distanța de 3,0 m, cu o zonă de liniște de ø2,0 m. Este adaptată pentru testare completă de emisii și imunitate. Acoperișul într-o formă inovativă – dome design – cu absorbele dispuse într-o formă optimizată asigură reflecții minime și oferă performanțe remarcabile pentru NSA, SVSWR și FU.

Caracteristici cheie:

• Soluție eficientă și eficientă pentru o distanță de măsurare de 3,0 m
• Compatibil cu EMI / EMS
• Structura de oțel adaptată și ecranare RF optimizată cu acoperiș în formă de cupolă (dome design)
• Upgradabilă pentru E-Drive (încărcare fixă, BlueBox, sistem de testare a bateriilor)
• Ecranare cu absorbere Frankosorb®
• Performanță excelentă cu absorbere ignifuge Frankosorb® de lungă durată
• Soluție la cheie

Specificații tehnice:

Dimensiunea externă:

• SAC-3 Plus: 9,680 m x 6,530 m x 6,000 m (L x W x H) – dome design
• SAC-3 Plus S: 8,480 m x 6,530 m x 6,000 m (L x W x H) – dome design
• SAC-3 Plus M: 8,780 m x 6,530 m x 6,000 m (L x W x H) – dome design
• SAC-3 Plus L: 9,230 m x 6,530 m x 6,000 m (L x W x H) – dome design
• SAC-3 Plus Square: 9,680 m x 6,530 m x 6,000 m (L x W x H) – square design

Masă rotativă:

• SAC-3 Plus: ø2,0 m
• SAC-3 Plus S: ø1,2 m
• SAC-3 Plus M: ø1,5 m
• SAC-3 Plus L: ø2,0 m
• SAC-3 Plus Square: ø2,0 m

• Capacitate: maxim 5 tone, posibilitate adăugare mese rotative speciale
• Interval de frecvență: de la 150 kHz / 30 MHz la 18 GHz (opțional până la 40 GHz)

Absorbere:

• Pereți și tavan: placaj optimizat din ferită, căptușire parțială cu absorberele hibride Frankosorb H600 & H1000
• Podea: absorbere hibride Frankosorb H600 transportabile pentru teste de imunitate și absorbere piramidale P450 pentru teste de emisii

Performanțe:

• Testare emisii (EMI):

ο   compliance în concordanță cu CISPR 16-1-4 și ANSI C63.4

ο   distanța de măsurare: 3,0 m

ο   zonă de liniște:

• SAC-3 Plus: ø2,0 m, înălțime 2,0 m
• SAC-3 Plus S: ø1,2 m, înălțime 2,0 m
• SAC-3 Plus M: ø1,5 m, înălțime 2,0 m
• SAC-3 Plus L: ø2,0 m, înălțime 2,0 m
• SAC-3 Plus Square: ø2,0 m, înălțime 2,0 m

ο   Deviație NSA: ± 3.5 dB (30 MHz – 1 GHz) – optional ± 3.0 dB

ο   Deviație SVSWR: ± 5.5 dB (1 GHz – 18 GHz) – optional ± 5.0 dB

• Testare imunitate (EMS):

ο   compliance în concordanță cu IEC/EN 61000-4-3

ο   arie uniformă: 1,5 m x 1,5 m

ο   distanță de măsurare: 3,0 m

ο   deviație FU: 0 dB / +6 dB la 75% din 16 puncte de măsurare (30/80 MHz la 18 GHz)
