Teledyne LeCroy T3DSO2000HD Osciloscop digital

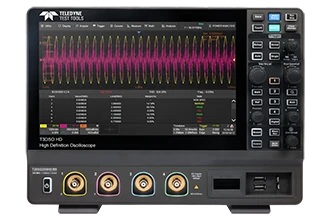

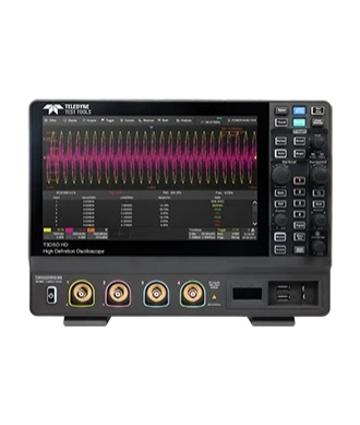

Seria de osciloscoape T3DSO2000HD include modele cu 4 canale și opțiuni de lățime de bandă analogică de 100 MHz, 200 MHz și 350 MHz. Osciloscoapele T3DSO2000HD utilizează convertoare ADC de înaltă rezoluție pe 12 biți și un front-end cu zgomot redus, oferind astfel o performanță impresionantă în ceea ce privește nivelul de zgomot, acoperind o gamă largă de aplicații de măsurare. Fiecare model oferă o rată maximă de eșantionare de 2 GSa/s (în modul intercalat) și o adâncime maximă a memoriei de 200 Mpts în modul intercalat. Modelele configurate MS includ, de asemenea, o sondă logică cu 16 canale, ca dotare standard.

Seria T3DSO2000HD utilizează cea mai recentă tehnologie, având o rată maximă de captură a formelor de undă de până la 100.000 wfm/s în modul normal și până la 500.000 wfm/s în modul secvență. De asemenea, dispune de o funcție de afișare cu gradare a intensității în 256 de niveluri și un mod de afișare cu temperatură a culorii. Sistemul inovator de declanșare digitală asigură o sensibilitate ridicată și un nivel redus de jitter. Acest sistem de declanșare suportă multiple moduri puternice de declanșare, inclusiv declanșare pe magistrale seriale.

Instrumente precum înregistrarea istorică a formelor de undă, funcțiile de căutare și navigare, testul de mască, diagrama Bode, analiza de putere și histograma permit capturarea, stocarea și analizarea extinsă a formelor de undă. Seria T3DSO2000HD include, de asemenea, o gamă impresionantă de capabilități de măsurare și calcul matematic, opțiuni pentru un generator arbitrar de forme de undă de 25 MHz, precum și decodare serială.

Ecranul tactil capacitiv mare, de 10.1’’, suportă gesturi multi-touch și, împreună cu un design al interfeței prietenos cu utilizatorul, îmbunătățește considerabil eficiența operării. De asemenea, permite controlul cu mouse-ul și controlul de la distanță prin web, prin LAN.

Modele disponibile:

-T3DSO2104HD / T3DSO2104HD-MS
-T3DSO2204HD / T3DSO2204-MS
-T3DSO2354HD / T3DSO2354-MS

Caracteristici generale

• Convertoare Analog-Digital pe 12 biți cu rată de eșantionare de până la 2 GSa/s
• Front-end cu un nivel de zgomot de 70 μVrms la o lățime de bandă de 500 MHz și acuratețe a câștigului DC de 0,5%
• 4 canale analogice, cu o lățime de bandă de până la 350 MHz
• Rată de captură a formelor de undă de până la 100.000 wfm/s (mod normal) și 500.000 wfm/s (mod secvență)
• Suport pentru afișare cu gradare a intensității în 256 de niveluri și mod de afișare cu temperatură a culorii
• Adâncime de memorie de până la 200 Mpts/canal
• Declanșare și decodare pentru magistrale seriale, suportând protocoale precum I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT și Manchester
• MSO – 16 canale digitale (opțional pe modelele DSO și standard pe modelele MS)
• Funcție de înregistrare istorică a formelor de undă (History), cu o lungime maximă de înregistrare de 80.000 de cadre
• Măsurători automate pentru peste 50 de parametri, suport pentru statistici cu histogramă, track, trend, măsurători Gating și măsurători pe Math, History și Ref
• 2 trasee matematice (FFT de 2 Mpts, adunare, scădere, înmulțire, împărțire, integrare, derivare, rădăcină pătrată etc.), suport pentru editor de formule
• Funcții de mediere și ERES bazate pe hardware de mare viteză; funcție de testare a măștii bazată pe hardware, cu un instrument Mask Editor pentru crearea de măști personalizate
• Generator de forme de undă integrat de 25 MHz
• Interfețe incluse: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Server web integrat pentru control de la distanță prin portul LAN, utilizând un browser web
• Compatibil cu comenzi SCPI pentru control de la distanță
• Suport pentru mouse și tastatură externe
