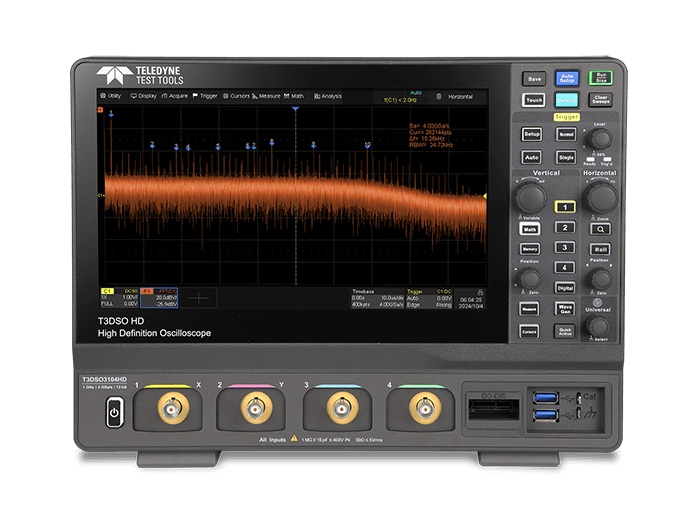

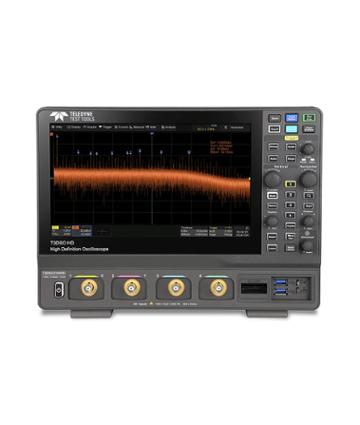

Teledyne LeCroy T3DSO3000HD Osciloscop digital

Seria T3DSO3000HD utilizează cea mai recentă tehnologie, oferind o rată maximă de captură a formei de undă de până la 200.000 wfm/s în modul normal și 890.000 wfm/s în modul secvențial, o funcție de afișare cu gradație de intensitate pe 256 de niveluri, plus un mod de afișare a temperaturii de culoare. De asemenea, utilizează un sistem inovator de declanșare digitală, cu sensibilitate ridicată și zgomot redus. Sistemul de declanșare acceptă mai multe moduri puternice de declanșare, inclusiv declanșare pe magistrală serială.

Instrumente precum înregistrarea istorică a formei de undă, funcțiile de căutare și navigare, modul secvență, testarea cu mască, analiza Bode și analiza de putere sunt incluse standard și permit capturarea, stocarea și analizarea înregistrărilor extinse ale formelor de undă. Seria T3DSO3000HD dispune, de asemenea, de un set impresionant de funcții de măsurare și operații matematice, opțiuni pentru un generator de forme de undă arbitrare de 50 MHz și decodare serială.

Ecranul capacitiv tactil de 10,1’’ suportă gesturi multi-touch, iar împreună cu un design al interfeței prietenos pentru utilizator, poate îmbunătăți semnificativ eficiența operării. De asemenea, acceptă controlul prin mouse și control web de la distanță prin LAN.

Caracteristici principale

• Convertor Analog-Digital pe 12 biți, cu o rată de eșantionare de până la 4 GS/s
• Etaje de intrare cu un nivel de zgomot de 125 μVrms @ 1 GHz lățime de bandă și precizie de câștig DC de 0,5%
• 4 canale analogice, cu lățime de bandă de până la 1 GHz
• Rată de captură a formei de undă de până la 200.000 wfm/s (mod normal) și 890.000 wfm/s (mod secvențial)
• Suportă modurile de afișare cu gradație de intensitate pe 256 de niveluri și de temperatură de culoare
• Lungime de înregistrare de până la 400 Mpts/canal
• Declanșare și decodare pe magistrală serială, suportă protocoalele I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester și ARINC429, incluse standard
• Analiză de putere, diagramă Bode și mod secvențial incluse standard
• MSO – 16 canale digitale (opțional)
• Funcția de înregistrare a formei de undă (Istoric), cu o lungime maximă de înregistrare de 80.000 de cadre
• Măsurători automate pentru peste 50 de parametri, cu suport pentru statistici, histogramă, urmărire, tendință, măsurători cu Gating și măsurători pe Math, Istoric și Referință
• 4 trasee matematice (FFT 4 Mpts, adunare, scădere, înmulțire, împărțire, integrare, derivare, rădăcină pătrată etc.), suportă editor de formule
• Funcție de mediere rapidă bazată pe hardware, ERES; funcție de testare cu mască bazată pe hardware, cu instrument de editare a măștii pentru crearea de măști personalizate
• Generator de forme de undă de 50 MHz integrat prin software (necesită hardware-ul opțional T3DSO-FGMOD pentru activare)
• Interfețe incluse: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0 Device (USBTMC), LAN 1000M (VXI-11/Telnet/Socket/LXI), intrare declanșare externă, ieșire auxiliară (Pass/Fail, Trigger Out)

• Server web integrat care suportă controlul de la distanță prin portul LAN utilizând un browser web. Suportă comenzi de control la distanță SCPI. Compatibil cu mouse și tastatură externe.

Modele disponibile:

-T3DSO3024HD
-T3DSO3034HD
-T3DSO3054HD
-T3DSO3104HD
