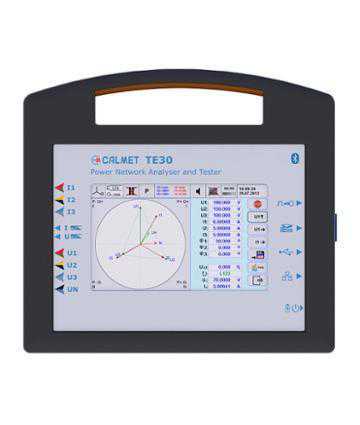

Calmet TE30 Contor etalon trifazat portabil, clasa 0,05% sau 0,1%

Garantie 12 Luni

Calmet_logo



Dispozitiv 4-in-1 ce combinǎ funcțiile:

  • Analizor trifazat de calitate energie electricǎ
  • Contor etalon
  • Tester transformatoare
  • Analizor retele electrice trifazate



TE30 oferǎ :

  • Acuratețe ȋnaltǎ: class 0.05%
  • Domeniu larg de mǎsurǎ: 0.05-600V și 0.001-12A (pȃnǎ ;a 40kV și 3000A cu accesorii opționale)
  • Mǎsurǎtori rapide, analizǎ și raport pentru toți parametrii de calitate energie electricǎ
  • Testare automatǎ a contoarelor și transformatoarelor de tensiune (VT) și de curent (CT)
  • Ușor de transportat, rigid și rezistent la apǎ (IP 67)  - cu accesoriile potrivite



Funcții de mǎsurǎ:

  • Parametri electrici – afișare tabelarǎ, vectorialǎ, tip osciloscop, sau grafic tendințǎ (trend)
  • Testare contoare electrice (cu disc, cu LED, LCD, S0)
  • Testare transformatoare CT și VT: raport trasformare, deviația de fazǎ și sarcina (burden)
  • Mǎsurare arminici și interarmonici pȃnǎ la ordinul 63
  • Calculul tuturor puterilor / energiilor: P, P+, P-, Q, Q+, Q-, S, PH1, PH1+, PH1-, QH1, QH1+, QH1-
  • Inregistrare și analizǎ calitate energie electricǎ ȋn conformitate cu IEC 61000-4-30: goluri, supratensiuni, intreruperi, tensiune de semnalizare, dezechilibru, flicker

Alte avantaje

  • Alimentare 50-450Vcc/ca sau de la baterie (autonomie 2 ore)
  • Ușor: 2kg cu baterii
  • Ecran LCD color 7″ (800x480) LCD cu touch screen (se poate folosi cu mǎnuși)
  • Funcție capture ecran și prin capture ecran
  • Interfețe USB, Ethernet și Bluetooth pentru imprimantǎ, PC, tabletǎ sau Internet
  • Card SD de pȃna la 32GB
  • Rapoartele și capturile de ecran se pot printa ȋn teren cu wireless printer
  • Meniu help cu diagrame de circuit
  • Intrare / Ieșire de impuls pȃnǎ la 200kHz
  • Optional se poate dota cu sincronizare GPS
  • Certificat de calibrare emis de producǎtor



Accesorii incluse si optionale TE30



TE30 – Clasa 0,05 sau 0,1

Afişaj

LCD color, grafic, dimensiune 7’’, cu funcţie touch-screen

Afişare vectori, forme de undă, diagrame pentru reţele trifazate

Interfeţe

USB, Ethernet şi Bluetooth

Memorie

Card SD până la 32 GB

Aplicaţie

Testare contoare şi transformatoare de curent şi tensiune

Parametru

Domeniu

Limită eroare

Clasa 0,05

Clasa 0,1

Tensiune – direct

10…300V

0,05…10V

±0.05%

±0,05%

±0.1%

±0,1%

Tensiune – cu VoltLiteWire

0.1…40kV

±0,1%

Curent – direct

0,02…12A

0,001…0,02A

±0.05%

±0,05%

±0.1%

±0,1%

Curent – cu cleşti 10A

0,2…10A

0,001…0,2A

±0,2%

±0,2%

Curent – cu cleşti 100A – intrarea de curent I

0,1…100A

0,01…0,1A

±0,2%

±0,2%

Curent – cu cleşti 100A – intrarea de tensiune U

0,2…100A

0,01…0,2A

±0,2%

±0,2%

Curent – cu cleşti 1000A

20…1000A

0,1…20A

±0,2%

±0,2%

Curent – cu cleşti flexibili

0,3…30A / 300A / 3000A

±0,1%

Curent cu VoltLiteWire

30…2000A

±0,1%

Putere şi energie – măsurare directă

0,02…12A / 10…300V

0,001…0,02A / 10…300V

±0.05%

±0,05%

±0.1%

±0,1%

Putere şi energie – cu cleşti 10A

0,2…10A / 10…300V

0,001…0,2A / 10…300V

±0.2%

±0,2%

Putere şi energie – cu cleşti 100A

0,1…100A / 10…300V

0,01…0,1A / 10…300V

±0.2%

±0,2%

Putere şi energie – cu cleşti 1000A

20…1000A / 10…300V

0,1…20A / 10…300V

±0.2%

±0,2%

Putere şi energie – cu cleşti flexibili

0,3…30A / 300A / 3000A / 10…300V

±0.1%

Putere şi energie – cu VoltLiteWire

30…2000A / 0,5…40kV

±0.1%

Frecvenţă

40…70Hz

±0,01 Hz

Defazaj

0…±360°

±0,1°

Factor de putere

0…±1

±0,002

SPECIFCAŢII funcţie contor

Parametru

Domeniu tensiune sau curent

Domeniu frecvenţă

Rezoluţie

Intrare impuls pentru numărarea impulsurilor de la contor, cap de scanare sau contr de referinţă

0…2V / 4….30V

0…2mA / 10….27mA

0,000001Hz…200kHz

0,0001%@t≥1s

Ieşire de impuls pentru testarea TE30

28V / 100mA

0,0001Hz…210 kHz

-

SPECIFICAŢII testare transformatoare

Parametru

Domeniu de curent

Domeniu de tensiune

Limită de eroare

Sarcină transformator curent

0,02…12A (direct)

0,05…10V (direct)

±0,1%

Sarcină transformator tesniune

0,02…12A (direct)

0,001…0,02A (direct)

10…300V (direct)

10…300V (direct)

±0,1%

±0,1%

SPECIFICAŢII măsurare raport transformare

Parametru

Curent primar / domeniu tensiune

Curent secundar / domeniu tensiune

Limită eroare

Raport transformare transformator curent

0,1…100A (cleşti 100A)

0,02…12A (direct)

0,001…0,02A (direct)

±0,2%

±0,2%

Raport transformare transformator curent

10…1000A (cleşti 1000A)

0,02…12A (direct)

±0,2%

Raport transformare transformator curent

0,3…30A/300A/3000A (cleşti flexibili)

0,02…12A (direct)

±0,1 %

Raport transformare transformator curent

30…2000A (AmpLiteWire)

0,02…12A (direct)

±0,1 %

Raport transformare transformator tensiune

0.5…40kV (VoltLiteWire)

10…300V (Direct)

±0,1 %

SPECIFICAŢII analiză calitate energie



Domeniu

Limită eroare

Armonici

Amplitudine

0...100% din intrare

Ordin 1....63

±0,1%

Fază

0...360°

±0,5%

THD tensiune curent

0...100% din intrare

Ordin 1....63

±0,1%

TID tensiune curent

0...30% din intrare

16...3200 Hz

±0,2%

Signal voltage

0...30% din intrare

16...3200 Hz

±5%

Flicker Pst şi Plt

0...40

0.000833…33.33Hz

±5%

Asimetrie tensiune

0...200%

-

±2%

Coeficient de temperatură

0,005% pe 1°C în domeniul -5…+50°C

Stabilitate în timp

Termen scurt [1 oră] = 0,01%, termen lung [1 an] = 0,03%

Alimentare

50…450V / 47…63Hz sau baterie internă 5xAA

Securitate

IEC 61010-1 şi 300V CAT III

Grad protecţie

IP 40, IP 67 (cu geanta de transport ET32)

Temperatură de operare / stocare

-50…+50°C / -20…+60°C
