Fluke 438-II Analizor de motoare si calitatea energiei - indisponibil

Fluke Platinum Badge Acest produs este INDISPONIBIL



Analizorul de motoare şi de calitate a energiei Fluke 438-II adaugă funcţii de măsurare mecanică pentru motoarele electrice la funcţiile avansate de analiză a calităţii energiei ale analizoarelor de calitate a energiei Fluke 430 seria II. Măsuraţi şi analizaţi simplu şi rapid parametrii esenţiali de performanţă electrică şi mecanică, precum puterea, armonicile, dezechilibrul, turaţia motorului, cuplul şi puterea mecanică, fără a fi nevoie să utilizaţi senzori mecanici. Utilizatorii analizoarelor de calitate a energiei Fluke 434-II, 435-II şi 437-II pot adăuga funcţii de analiză a motoarelor la unităţile lor existente, folosind setul de actualizare a analizorului de motoare Fluke-438-II/MA.



Fiind instrumentul portabil ideal pentru testarea motoarelor, modelul 438-II vă poate ajuta să localizaţi, prevedeţi, preveniţi şi să depanaţi problemele de calitate a energiei în sistemele de distribuţie a energiei trifazate şi monofazate, oferind în acelaşi timp tehnicienilor informaţiile mecanice şi electrice necesare pentru evaluarea eficientă a performanţei motorului.

  • Măsuraţi parametrii cheie ai motoarelor cu conectare directă, inclusiv cuplul, turaţia, puterea mecanică şi randamentul motorului
  • Efectuaţi o analiză dinamică a motorului prin trasarea factorului de declasare a motorului în funcţie de sarcină, în conformitate cu indicaţiile NEMA/IEC
  • Calculaţi puterea mecanică şi randamentul fără a avea nevoie de senzori mecanici, pur şi simplu conectaţi sondele de testare la conductoarele de alimentare şi sunteţi gata
  • Măsuraţi parametrii de putere electrică precum tensiunea, curentul, puterea, puterea aparentă, factorul de putere, distorsiunea armonică şi dezechilibrul, pentru identificarea caracteristicilor care afectează randamentul motorului
  • Identificaţi problemele de calitate a energiei precum căderile, vârfurile, fenomenele tranzitorii, armonicile şi dezechilibrul
  • Tehnologia de achiziţie de date PowerWave înregistrează datele RMS rapide şi prezintă valorile medii şi formele de undă pentru jumătate de ciclu pentru a caracteriza dinamica sistemelor electrice (porniri generator, UPS, aparataj de comutare etc.)
  • Funcţia de capturare a formelor de undă înregistrează 100/120 cicluri (50/60 Hz) din fiecare eveniment detectat, în toate modurile, fără instalare
  • Modul automat pentru fenomene tranzitorii înregistrează datele referitoare la forma de undă la 200 kS/s pe toate fazele, simultan până la 6 kV
  • Compatibil cu Fluke Connect®* – Vizualizaţi datele local pe instrument, prin aplicaţia de mobil Fluke Connect şi software-ul PowerLog 430-II pentru computere desktop
  • Cu clasificare de siguranţă pentru aplicaţiile industriale 600 V CAT IV/1000 V CAT III pentru utilizare la punctul de intrare în instalaţia electrică şi în aval



Funcţiile instrumentului Fluke 438-II de măsurare a mărimilor mecanice:

Cuplul motorului

Calculează valoarea forţei de rotaţie (afişată în lb.ft sau Nm) generată de un motor şi transmisă unei sarcini mecanice antrenate. Cuplul motorului este cea mai importantă variabilă ce caracterizează performanţa mecanică instantanee a echipamentelor rotative acţionate de motoarele electrice.

Turaţia motorului

Prezintă viteza de rotaţie instantanee a arborelui motorului. În combinaţie cu cuplul motorului, turaţia motorului oferă o imagine a performanţei mecanice a echipamentului rotativ acţionat de motoarele electrice.

Sarcina mecanică a motorului

Măsoară puterea mecanică reală (afişată în cp sau kW) generată de motoare şi oferă o legătură directă la condiţiile de supraîncărcare fără a se baza numai pe curentul motorului.

Randamentul motorului

Prezintă eficacitatea fiecărui motor dintr-un utilaj, o linie de asamblare, o fabrică şi/sau o unitate la transformarea puterii electrice în energie mecanică utilă. Prin agregarea corectă a randamentelor unui grup de motoare se poate estima randamentul total (agregat). Comparaţiile cu randamentele estimate ale motoarelor în condiţii de funcţionare observate pot ajuta la cuantificarea costului asociat cu ineficienţa energetică a motorului.

Principiul de funcţionare

Prin folosirea unor algoritmi brevetaţi, analizorul de calitate a energiei şi de motoare Fluke 438-II utilizează formele de undă ale curentului şi tensiunii trifazate pentru a calcula cuplul, turaţia, sarcina şi randamentul motorului cu o frecvenţă de actualizare de 1 secundă. Câmpul întrefierului motorului, după cum se observă din formele de undă ale tensiunii/curentului, reprezintă baza pentru măsurători. Senzorii mecanici şi testarea invazivă a motoarelor fără sarcină nu sunt necesare, ceea ce face ca analizarea performanţei electrice totale a motorului să fie mai rapidă ca oricând.

Analiza electrică a motorului

Instrumentul Fluke 438-II oferă o defalcare completă a parametrilor electrici. Înainte de a începe analiza motorului, se recomandă să efectuaţi măsurători de referinţă a calităţii energiei pentru a evalua starea armonicilor şi dezechilibrul de la ieşirea instalaţiei electrice, deoarece aceste două proprietăţi pot avea un impact negativ semnificativ asupra performanţei motorului.

Când este activat modul Analiză motor, rezultatele sunt rezumate pentru performanţa electrică, performanţa mecanică şi declasare (în conformitate cu recomandările NEMA).

Scara de severitate cu patru niveluri de culoare este simplu de înţeles şi indică performanţa motorului în funcţie de nivelurile recomandate ale parametrilor electrici, inclusiv puterea nominală, factorul de putere, dezechilibrul şi armonicile.

Pentru puterea mecanică, puteţi vizualiza instantaneu puterea mecanică generată împreună cu turaţia şi cuplul motorului. Puterea mecanică generată este comparată instantaneu cu puterea electrică pentru a vă oferi măsurători de randament în timp real. Cu această funcţie puteţi măsura cu uşurinţă performanţa utilajului în timpul fiecărui ciclu de operare.

Ecranul de prezentare a factorului de declasare NEMA este actualizat odată cu modificarea sarcinii şi a condiţiilor electrice, iar fiecare măsurătoare nouă este trasată pe graficul de toleranţă prin simbolul „+”. În acest exemplu putem vedea că motorul este între limite dar că este apropiat de factorul de service. Acest lucru indică faptul că ar putea fi necesară ameliorarea calităţii puterii, întreţinerea motorului sau o altă reglare pentru îmbunătăţirea performanţei. Prin efectuarea frecventă a acestor teste în timp, se pot crea referinţe cunoscute şi tendinţe de performanţă, ceea ce permite luarea deciziilor informate de investire în întreţinere.

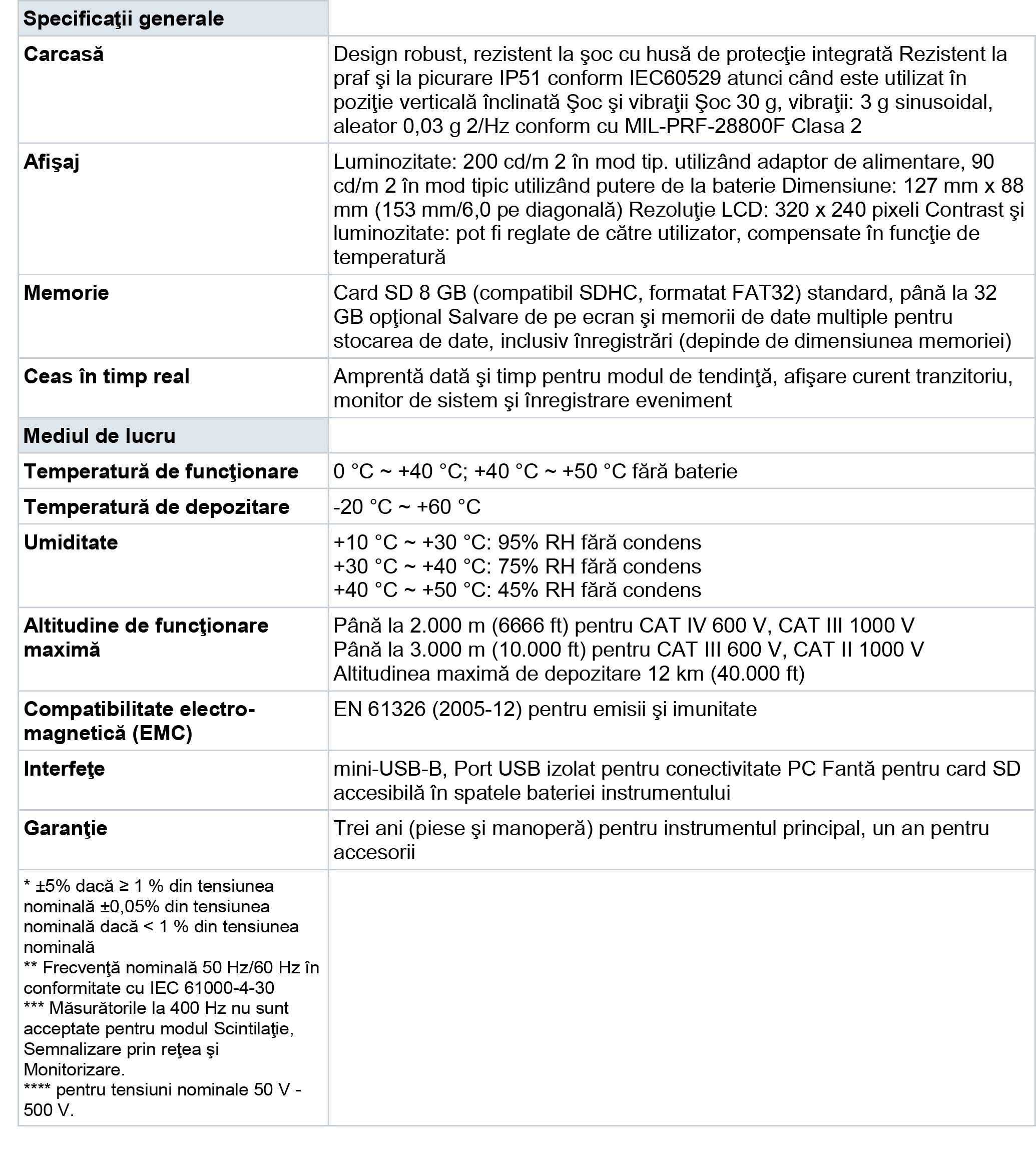

Fluke 438 Specificatii generale
