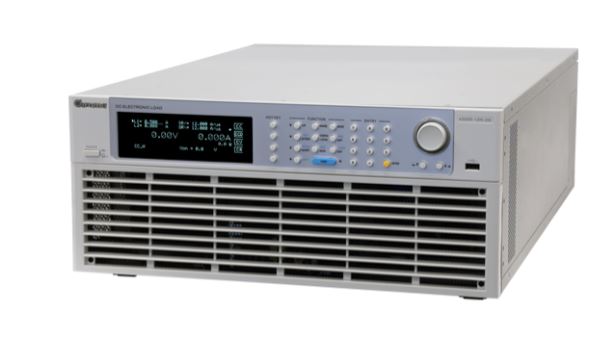

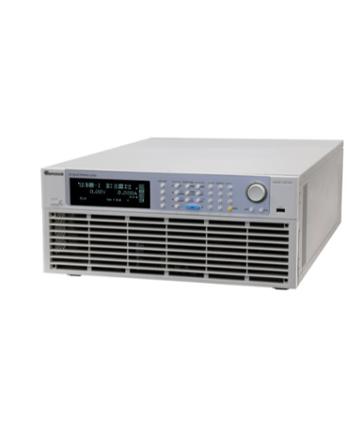

Chroma 63200E Sarcina electronica DC programabila - indisponibil

Seria 63200E sunt sarcini DC de mare putere care includ o alegere a trei tensiuni de operare, 150V, 600V și 1.200V, cu niveluri de putere de la 2kW la 24kW și până la 2.000A într-o singură unitate. Nivelurile de putere pot crește până la 240 kW atunci când mai multe unități sunt puse în paralel. Aceste sarcini de mare putere sunt concepute pentru testarea unei game largi de produse EV, inclusiv stații de încărcare DC, descărcarea bateriei auto, componentele de alimentare ale încărcătorului de bord și alte componente electronice de putere. Cu capabilitățile sale de mare putere, controlul paralel și funcțiile de sincronizare dinamică fac această sarcină ideală pentru bateriile de automobile, celulele de combustie și multe altele.

Aplicația de control master/slave a sarcinii 63200E permite ca unitățile cu aceeași specificație de tensiune să fie utilizate în paralel și sincronizate dinamic pentru a îndeplini cerințele de testare a puterii. În plus, a fost încorporată o funcție de stocare a datelor cu 255 de seturi pentru a rememora setările stocate în orice moment. Când sunt utilizate în testarea automată, funcțiile de salvare și retragere pot economisi mult timp.

Caracteristici generale

• Putere nominală:2kW, 3kW, 4kW, 5kW, 6kW, 8kW, 10kW, 12kW, 15kW, 18kW, 20kW, 24 kW
•  Interval de tensiune: 150V, 600V, 1200V
•  Interval de curent: 2000A max.
•  Moduri de operare CC, CR, CV și CP
•  Până la 10 unităţi de control paralel master/slave
•  Control sincron în sarcini statice și dinamice
•  Modul CZ pentru activarea simulării sarcinii capacitive
•  Simularea răspunsului tranzitoriu al sursei de alimentare în timp real și măsurarea Vpk+/-
•  Starea intrării secvenţiale 255 programabile de utilizator pe panoul frontal
•  Măsurare ultra-precisă a tensiunii și a curentului
•  Măsurarea timpului și a descărcării bateriilor
•  Simulare scurtcircuit
•  Control inteligent al ventilatorului
•  Protecție completă: protecție OC (reglabilă), OT, OP (reglabilă) și avertizare OV, alarmă inversă polaritate
•  Interfeţe standard USB, Ethernet/LXI şi GPIB opţionale

Fiecare model din seria 63200E are măsurători de tensiune și curent precise și în timp real. Deoarece testarea scurtcircuitului este esențială pentru testarea de putere și automată, 63200E include simularea scurtcircuitelor pentru a rezolva în mod eficient aceste cerințe ale aplicațiilor.

Cu afișajul fluorescent în vid (VFD) și butonul rotativ, sarcinile din seria 63200E oferă o funcționare versatilă pe panoul frontal. Pentru operarea de la distanță, utilizatorii pot controla 63200E prin USB standard sau optional Interfețe Ethernet/LXI și GPIB.

Controlul PWM incorporat al vitezei ventilatorului reduce zgomotul cauzat de ventilatoare. Seria 63200E are, de asemenea, protecții la supracurent, supraputere și temperatura, precum și alarme de inversare a polarității și a supratensiunii pentru a îmbunătăți fiabilitatea produsului. Aceste sarcini de curent continuu sunt instrumente de încredere, de precizie, teste de validare a designului ideale și integrare automată a sistemului de testare.
