Chauvin Arnoux C.A 8336 Analizor de energie + 4x MA193 + DataView

6.600 EUR +TVA 3.999 EUR +TVA
Garantia oferita este conform cu cea oferita de producator
NOTA: Toate produsele sunt livrabile din stoc, iar preturile speciale sunt valabile pana la epuizarea stocului disponibil.

Logo Chauvin Arnoux

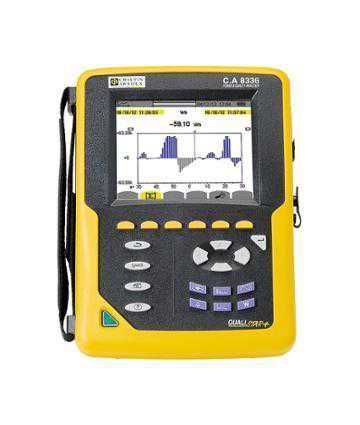

CA 8336, analizor portabil de retele electrice trifazate cu 4 x MA193-350 (cordoane de curent 350 mm) si software profesional DataView – pachet promotional

Toate masuratorile necesare intr-un singur instrument!

Simplitate de utiizare dovedita

Durate de inregistrare extra lungi

Capturarea tranzitoriilor care dureaza si doar cativa µs

Mod Inrush cu forme de unda.

Toti parametrii simultan!

Proiectat pentru deparatmentele de teste si mentenanta, Qualistar+ C.A 8336 poate fi folosit pentru a obtine un instantaneu a functiilor principale caracterizand calitatea retelei electrice. Functiile acestui analizator il fac perfect pentru mentenanta preventiva sau de corectare. Poate fi folosit si pentru a face un studiu de energie complet al unei instalatii.

Pentru dimensionarea instalatiior sau reparatiile de intrerupatoare, C.A 8336 este echipat cu un functii Inrush si TrueInrush.

Compact si usor de folosit, acest instrument ofera si un numar mare de valori calculate si cateva functii de procesare. C.A 8336 este echipat cu 4 canale de masuratori de tensiune si 4 canale de masuratori de curent. C.A 8336 captureaza si inregistreaza toti parametrii, tranzitorii, alarmele si formele de unda simultan.

Cand senzorii sunt conectati la C.A 8336 sunt recunoscuti automat. Ofera si posibilitatea de a combina diferite tipuri de senzori de curent iar configuratia ratiilor permite citirea directa a masuratorilor.

Special proiectat pentru lucrul pe teren:

Acces direct la functiile primare (configurare, etc)

Acces direct la masuratori (armonice, flicker, etc)

Intrari curent/tensiune cu insertii coordonate pe culori

Ecran mare TFT pentru o citire usoara

Durata de viata a bateriei de 13 ore

Functiile multiple ale Qualistar+ C.A 8336 il fac deosebit de versatil. Este potrivit pentru aplicatii de pana la 1,000 V in CAT III si 600 V in CAT IV.

Masuratorile obtinute cu modelele Qualistar pot fi procesate cu unul din cele 2 software-rui: PAT livrat ca standard sau DataView, valabil ca optiune. Ele permit configuratia, transferul, procesarea si analizarea datelor. In aditie, Dataview ofera posibilitatea de a genera rapoarte in concordanta cu standardele de calitate ale tensiunii.

Accesorii specifice:

Cablul ESSAILEC poate fi folosit pentru a face teste fara a deranja sau a intrerupere circuitul de alimentare pe controalele si retelele de protectie instalate in circuitele secundare  ale transfomatoarelor de curent sau de tensiune.

Toate modelele Qualistar+ sunt livrate cu un set de inele/insertii pentru identificarea rapida si personalizarea coordonarii pe culori.

Gama larga de senzori de curent pentru masuratori de la 5mA pana la 10 kA

Specificatii:

  • Tensiune TRMS CA+CC  pana la 1,000 V
  • Curent TRMS CA+CC: 5 mA pana la 10 kA depinzand de senzori
  • Frecventa
  • Valori Putere: W, VA, var, VAD, PF, DPF, cos φ, tan φ
  • Valori energie: Wh, varh, VAh, VADh, BTU, toe, Joule
  • Armonice de la 0 pana la al 50-lea ordin, phase
  • Tranzitori: pana la 210
  • Inrush cu forme de unda pe o perioada > 10 min
  • Functie TrueInrush
  • Inregistrarea unei selectii de parametrii la rata maxima de esantionare intr-o perioada de la cateva zile pana la cateva saptamani
  • Alarme: 10,000 de 40 de tipuri diferite
  • detectie Peak
  • Reprezentare vectoriala
  • Valabil in mai mult de 27 de limbi
  • IP53/IK08
  • Comunicare USB
  • IEC 61000-4-30 Clasa B
  • Dimensiuni: 240 x 180 x 55 mm
  • Greutate: 1.9 kg
  • Garantie: 36 luni



Pachetul de livrare contine:

  • C.A 8336
  • 4 x Cleste MA193
  • 5 cabluri de tensiune banana 4 mm, 3 m
  • 5 clipsuri crocodil
  • Un set de 12 inele/insertii coordonate pe culori pentru identificarea cablurilor si a intrarilor
  • O folie anti-zgarieturi pentru ecran
  • Cablu USB
  • Cablu de alimentare
  • Un pachet de alimentare
  • Manual de opere pe CD
  • Software PAT
  • Fisa de siguranta



Accesorii optionale:

  • 10-60 V Scopix Power
  • Cutie adaptor 1A CA833X
  • Adaptor putere CA 8335
  • Protectie ecran Qualistar
  • Set insertii si inele
  • Adaptor cleste E3N
  • Software DataView
  • Adaptor Essailec
  • Cleste E3N CVH osciloscop
  • Cleste PAC 93 BK
  • Cleste J93
  • Cleste C193 BK
  • Cleste MN93 BK
  • Cleste MN93A BK
  • AmpFlex A193 450 mm BK
  • AmpFlex A193 800 mm BK
  • MiniFlex MA 193-250
  • Cablu USB-A USB-B
  • Kit 4 cabluri de test crocodil BK
  • Set 5 cabluri banana si crocodil CORD3_0_15MP_BK
  • Pachet baterie NIMH 35 WH
  • Geanta de transport
  • Geanta de transport nr 22
  • Sonde de tensiune magnetizate diam 3.6-CF4
  • Miniflex MA93 350 mm

ANALIZOR PORTABIL DE REŢELE ELECTRICE TRIFAZATE:

(producător: CHAUVIN ARNOUX – FRANŢA)



Model

CA 8336

Tip carcasă

carcasă turnată din cauciuc spongios antişoc

Greutate

1.9 Kg

Afişaj

LCD tip TFT full-grafic, color, cu iluminare, ¼ VGA, 320 x 240, diagonală 148 mm (vizualizare în condiţii optime mărimi grafice)

Mod de afişare

numeric, forme de undă, armonici, diagrame, histograme, meniu în limba română

Meniu în limba română

DA

Nr. de intrări de tensiune / curent

5U / 4I

Curent de nul

măsurat direct

Tensiune (valoare efectivă c.a. + c.c.)

max. 1000V True RMS c.a. + c.c.

Programare rap. transf. U

max. 500 kV

Armonici tensiune şi curent

ord. 1…50, THD (distorsiuni armonice totale)

Analiză specială armonici

mod “expert” – analiza influenţei armonicilor datorate curentului de nul la motoare

Dezechilibru tensiuni şi curenţi

reprezentare vectorială grafică U+I pe aceeaşi diagramă Fresnel (direct pe ecranul aparatului)

Evenimente tranzitorii

210 evenimente

trigger programabil >78μs, declanşare şi achiziţie la momente programabile diferite (t-1, t+1, t+2) pentru comparare imediată, posibilitate de sortare automată a evenimentelor (de tensiune, de curent, pe neutru etc.)

Flicker (termen scurt / lung)

DA (PST, PLT)

Analiza calităţii energiei

DA (analiză conform standardului EN 50160, cu soft specializat)

Domenii de curent

5mA … 10.000A

Traductoare de curent disponibile

(opţionale)

4 cleşti mici MN93 (500mA...200Aca, deschidere 20 mm, pentru circuite secundare)

4 cleşti mici MN93A (5mA...100Ac.a., deschidere 20 mm, pentru circuite secundare) 3/4 cordoane flexibile AmpFlex A193 lungime 450 mm / 800 mm (100mA...10kAc.a., diametru 143 mm  / 254 mm, pentru bare de curent)

4 cordoane flexibile subţiri Mini-AmpFlex MA193 lungime 250 mm / 350 mm (100mA...10kAc.a., diametru 79 mm  / 111 mm pentru bare de curent)

4 cleşti C193 (1A...1000Ac.a., diametru max. cleşte 52 mm)

4 cleşti PAC93 (1A...1000Ac.a./1300Ac.c., diametru max. cleşte 39 mm)

4 cleşti mici E3N (50mA...100Ac.a./c.c., diametru max. cleşte 12 mm)

4 cleşti mari J93 (max. 3500Ac.a. / 5000Ac.c., diametru max. cleşte 72 mm)

Adaptor trifazat 5A (pentru conectare  directă la transformator de curent)

Da, disponibil opţional

Programare rap. transformare I

max. 60 kA

Posibilitate de conectare traductoare de curent diferite pe cele 3 sau 4 canale

DA (aplicaţie foarte utilă la testarea sistemelor de energie solară)

Valori statistice măsurate

efective, vârf, min, max, medie, factor de formă

Măsoară şi afişează TRMS

DA (valoare efectivă reală şi pe forme de undă distorsionate)

Programare alarme

DA (10.000 de alarme, 40 de tipuri diferite)

Măsurare puteri

putere activă, reactivă, aparentă, sumă

Factor de putere

cos φ, PF, DPF, Tan, sumă

Măsurare energie

energie activă, reactivă, aparentă, sumă, sens +/-

Frecvenţa fundamentală

40 Hz … 69 Hz

Frecvenţa de eşantionare

12,8 kHz pe canal

Rata de eşantionare

256 eşantioane / perioadă

Osciloscop direct pe aparat

DA (afişare color grafică forme de undă pentru U şi I simultan)
