Teledyne LeCroy HDO6K-CANbus TDME - Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN pentru HDO6000

Teledyne LeCroy HDO6K-CANbus TDME – Pachet de Declansare, Decodare, Masurare/Grafic si Diagrama Ochi CAN pentru HDO6000

Pachetul software de declansare, decodificare, masurare/grafic si diagrama ochi CAN asigura declansatori de inalta performanta si suprapuneri codificate pe culori ale decodificarii, tabele protocol si capabilitati de cautare. Capabilitatile de masurare/grafic contine instrumente de masurare automatizata si creare de grafice, iar diagrama  de tip ochi foloseste la aprecierea si depanarea semnalului din stratul fizic.

Caracteristici Generale:

• Evidentiere prin culoarea rosie a decodificarii cadrului de eroare
• Ajustarea declansarii DATA pe baza unui model poate fi mai scurta decat bytes/fragmente complete si se poate intinde pe bytes intregi
• Definitie conditionala a declansatorului DATA (<, <=, =, >, >=, <>, IN RANGE, OUT of RANGE)
• Definitie conditionala a declansatorului ID (<, <=, =, >, >=, <>, IN RANGE, OUT of RANGE)
• Compatibil cu declansare si decodificare pe 29 de biti a GM CAN Priority ID, Source ID, Parameter ID
• Suprapuneri intuitive ale decodificarii, codificate pe culori

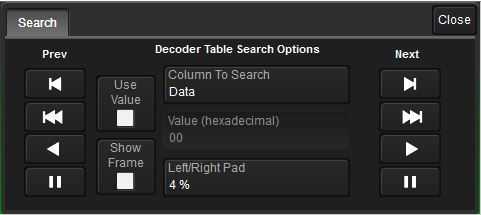

• Tabel protocol interactiv cu redimensionare vizuala si cautare dupa model

• Masuratori automate de timp
• Extragere datelor digitale de tip serial si transformarea lor in valori analogice (DAC serial) cu grafice ale formei de unda
• Diagrama Ochi cu localizare a erorilor
